EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI · арт. 80.40321809LIM

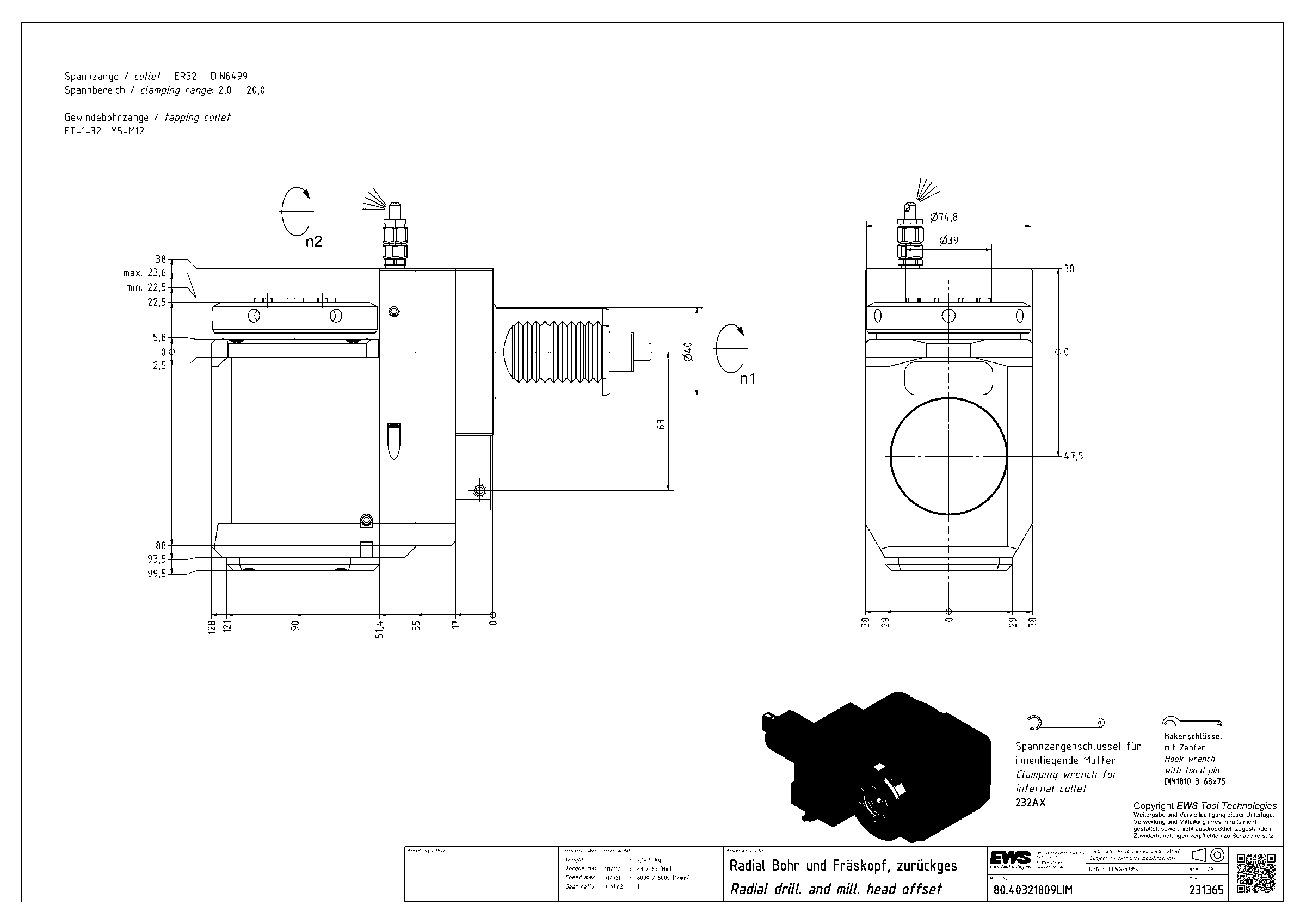

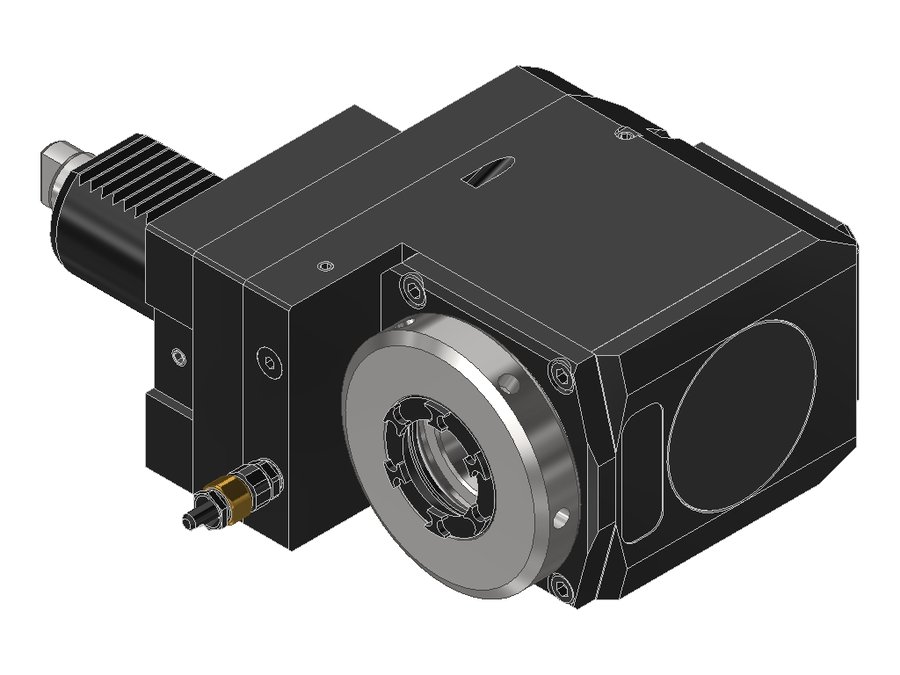

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.40321809LIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV04000115 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 40 мм |
| Исполнение | левое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 90 мм |
| Вылет LPR | 128 мм |
| Масса | 7,147 кг |
| Высота | 76 мм |
| Общая длина | 200 мм |
| Ширина | 137,5 мм |
| Заказной номер EWS | 231365 |
| Радиальная высота | 38 мм |
| Радиальная ширина | 99,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 63 Н·м |
| Функциональная ширина | 22,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI — 224 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 80.16165480ZR | 16 | VDI16 | цанга ER16 | 45 | 61 | 105,5 | |
| 80.30251809LIM#01 | 30 | VDI30 | цанга ER25 | 70 | 96 | 158 | |
| 80.30251809RIKDIM | 30 | VDI30 | цанга ER25 | 70 | 103,5 | 165,5 | |
| 80.30251809RIM | 30 | VDI30 | цанга ER25 | 70 | 103,5 | 165,5 | |
| 80.30255482RIKDIM | 30 | VDI30 | цанга ER25 | 70 | 103,5 | 158,5 | |
| 80.30255482RIM#01 | 30 | VDI30 | цанга ER25 | 70 | 103,5 | 158,5 | |
| 80.40321809LIM | 40 | VDI40 | цанга ER32 | 90 | 128 | 200 | Текущая |
| 80.40321809RIKDIM | 40 | VDI40 | цанга ER32 | 90 | 128 | 200 | |
| 80.40321809RIM#01 | 40 | VDI40 | цанга ER32 | 90 | 128 | 200 | |
| 80.40325482LIKDIM | 40 | VDI40 | цанга ER32 | 90 | 128 | 191 | |
| 80.40325482LIM | 40 | VDI40 | цанга ER32 | 90 | 128 | 191 | |
| 80.40325482RIKDI1IM | 40 | VDI40 | цанга ER32 | 90 | 128 | 191 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 80.40321809LIM.
Ключи и отвёртки2
- 232AXКлюч для зажимной гайки EWS 232AX
- DIN1810 B - 68X75Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 68X75
Гайки цанговые1
- 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
