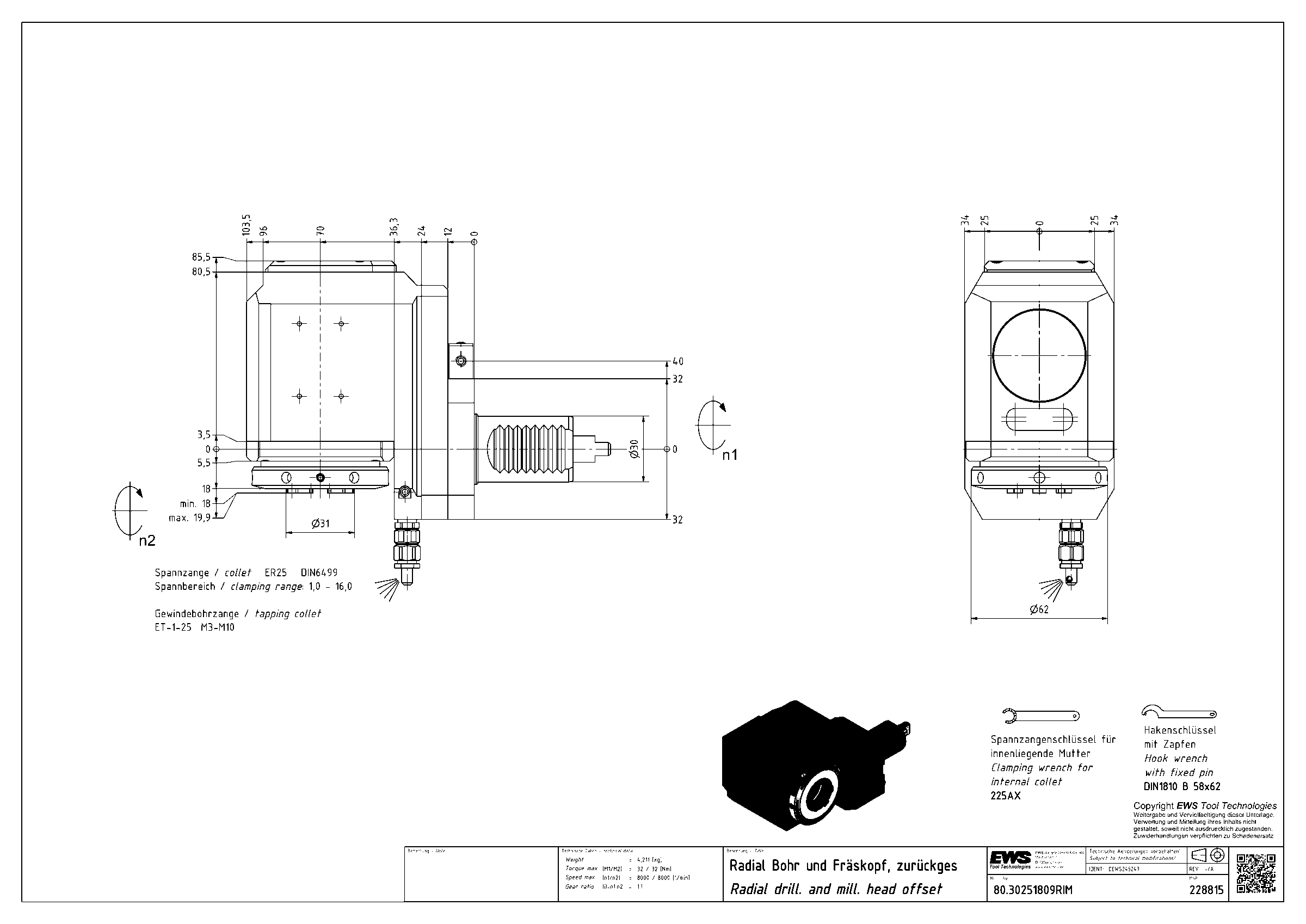

EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI · арт. 80.30251809RIM

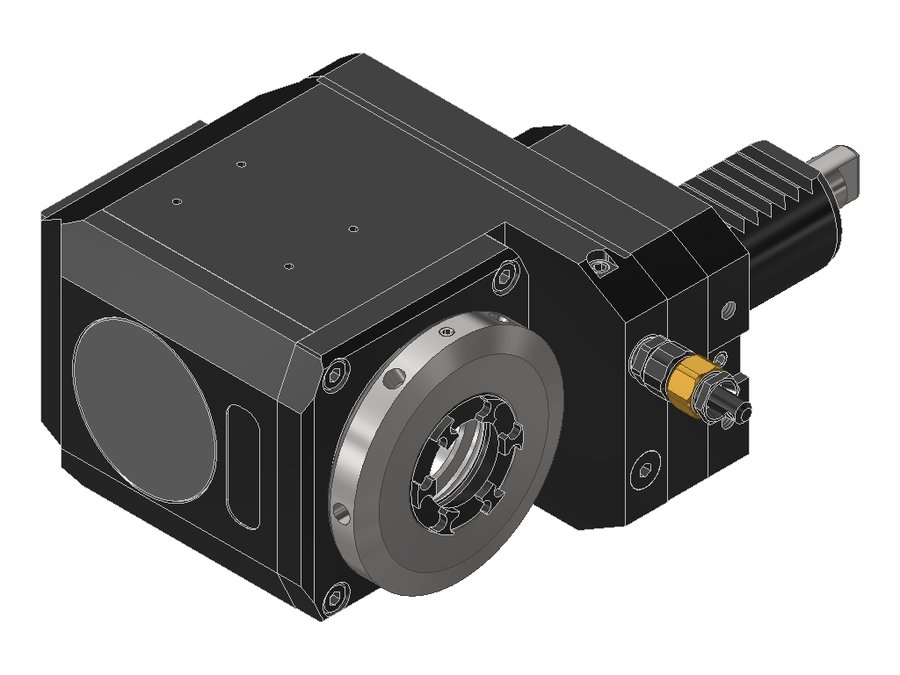

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.30251809RIM, хвостовик Ø30, под цанги ER25 (Ø2–16 мм), код 250 430E
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | ER25 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 30 мм |
| Исполнение | правое |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 70 мм |
| Вылет LPR | 103,5 мм |
| Масса | 4,211 кг |
| Высота | 68 мм |
| Общая длина | 165,5 мм |
| Ширина | 117,5 мм |
| Заказной номер EWS | 228815 |
| Радиальная высота | 34 мм |
| Радиальная ширина | 85,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 8000 об/мин |
| Макс. крутящий момент | 32 Н·м |
| Функциональная ширина | 18 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI — 224 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 80.5040TOEMR | 50 | VDI50 | ER40 | 112 | 156 | 240 | |
| 80.5040TOEMRIKD | 50 | VDI50 | ER40 | 112 | 156 | 240 | |
| 80.6050LB45L | 60 | VDI60 | цанга ER50 | 113 | 165 | 294 | |
| 80.16165480ZR | 16 | VDI16 | цанга ER16 | 45 | 61 | 105,5 | |
| 80.30251809LIM#01 | 30 | VDI30 | цанга ER25 | 70 | 96 | 158 | |
| 80.30251809RIKDIM | 30 | VDI30 | цанга ER25 | 70 | 103,5 | 165,5 | |
| 80.30251809RIM | 30 | VDI30 | цанга ER25 | 70 | 103,5 | 165,5 | Текущая |
| 80.30255482RIKDIM | 30 | VDI30 | цанга ER25 | 70 | 103,5 | 158,5 | |
| 80.30255482RIM#01 | 30 | VDI30 | цанга ER25 | 70 | 103,5 | 158,5 | |
| 80.40321809LIM | 40 | VDI40 | цанга ER32 | 90 | 128 | 200 | |
| 80.40321809RIKDIM | 40 | VDI40 | цанга ER32 | 90 | 128 | 200 | |
| 80.40321809RIM#01 | 40 | VDI40 | цанга ER32 | 90 | 128 | 200 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 80.30251809RIM.
Ключи и отвёртки3
- 225AXКлюч для зажимной гайки EWS 225AX
- DIN1810 B - 58X62Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 58X62
- ER25IMНабор ключей EWS ER25IM, для ER25, вкладная гайка
Гайки цанговые1
- 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
