EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI · арт. 80.40325482RIKDIM

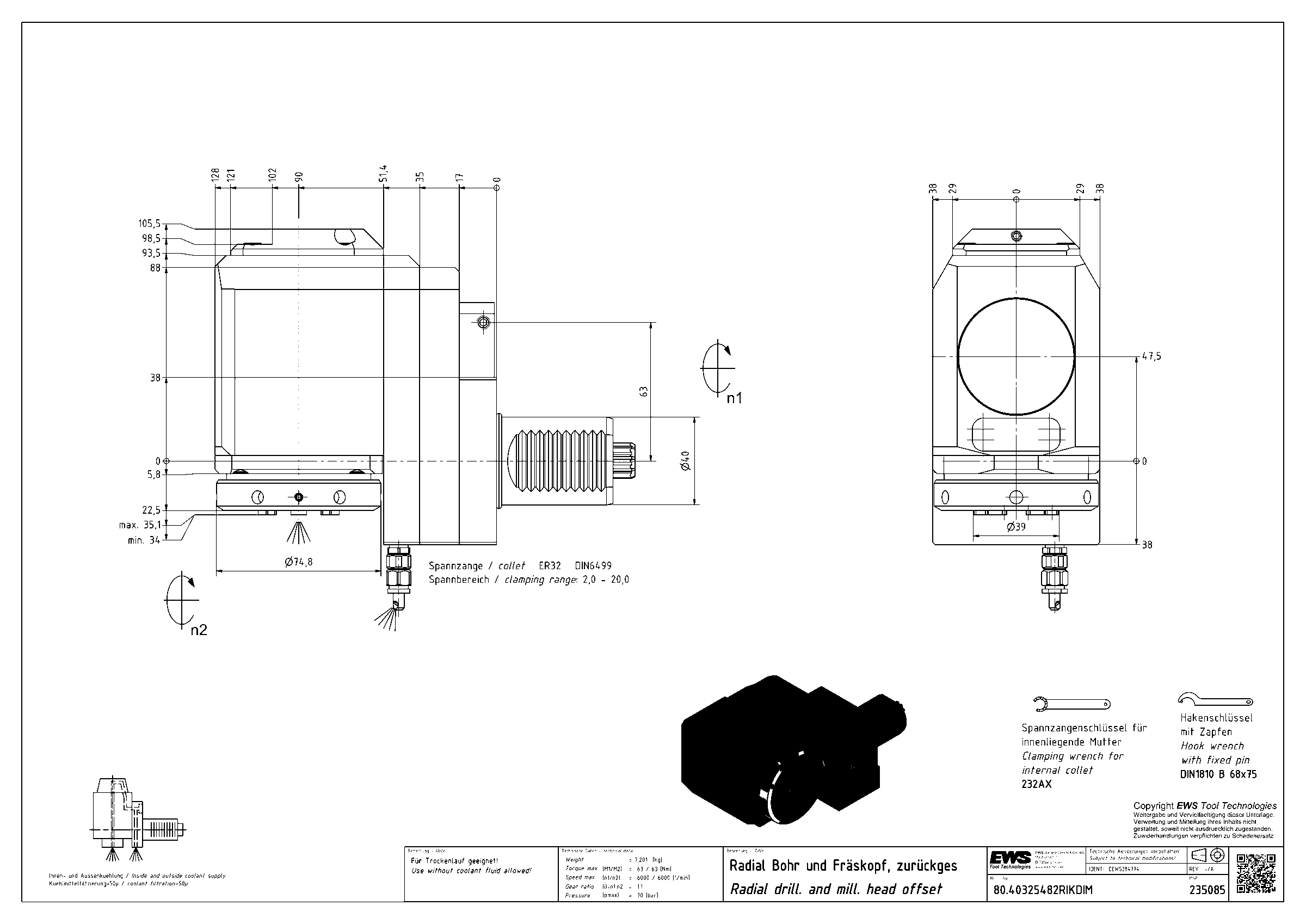

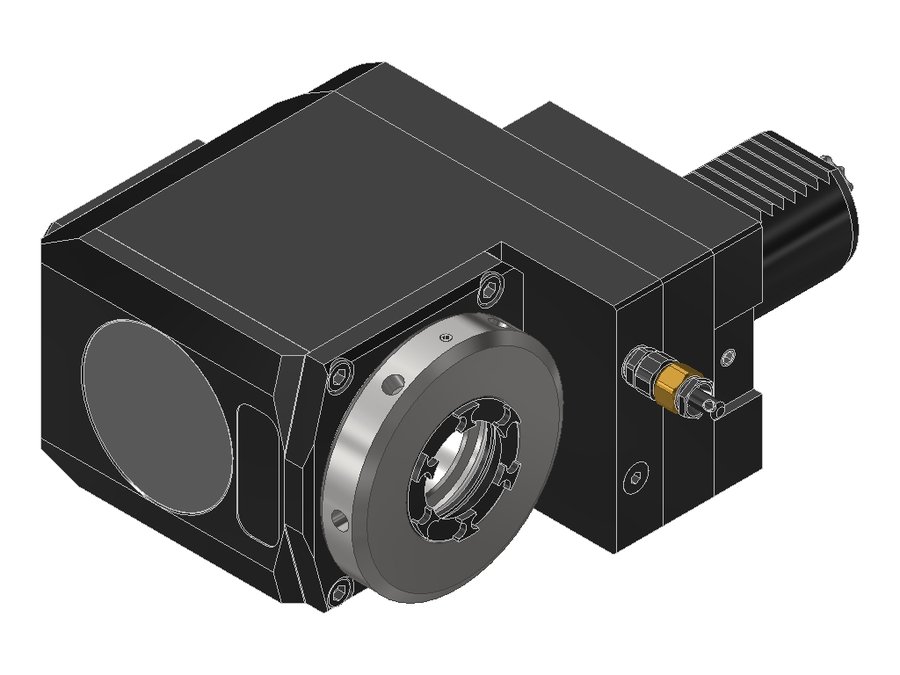

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.40325482RIKDIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV04000115 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | DIN 5482 |
| Диаметр хвостовика | 40 мм |
| Исполнение | правое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 90 мм |
| Вылет LPR | 128 мм |
| Масса | 7,201 кг |
| Высота | 76 мм |
| Общая длина | 191 мм |
| Ширина | 143,5 мм |
| Заказной номер EWS | 235085 |
| Радиальная высота | 38 мм |
| Радиальная ширина | 105,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 63 Н·м |
| Функциональная ширина | 22,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI — 224 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 80.40321809LIM | 40 | VDI40 | цанга ER32 | 90 | 128 | 200 | |
| 80.40321809RIKDIM | 40 | VDI40 | цанга ER32 | 90 | 128 | 200 | |
| 80.40321809RIM#01 | 40 | VDI40 | цанга ER32 | 90 | 128 | 200 | |
| 80.40325482LIKDIM | 40 | VDI40 | цанга ER32 | 90 | 128 | 191 | |
| 80.40325482LIM | 40 | VDI40 | цанга ER32 | 90 | 128 | 191 | |
| 80.40325482RIKDI1IM | 40 | VDI40 | цанга ER32 | 90 | 128 | 191 | |
| 80.40325482RIKDIM | 40 | VDI40 | цанга ER32 | 90 | 128 | 191 | Текущая |
| 80.40325482RIM#01 | 40 | VDI40 | цанга ER32 | 90 | 128 | 191 | |
| 80.50401809L | 50 | VDI50 | ER40 | 112 | 156 | 248 | |
| 80.50401809R | 50 | VDI50 | ER40 | 112 | 156 | 248 | |
| 80.50405480R | 50 | VDI50 | ER40 | 112 | 156 | 249 | |
| 80.50405480RI1 | 50 | VDI50 | ER40 | 112 | 156 | 249 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 80.40325482RIKDIM.
Ключи и отвёртки2
- 232AXКлюч для зажимной гайки EWS 232AX
- DIN1810 B - 68X75Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 68X75
Гайки цанговые1
- 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
