EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI · арт. 80.4032DSQT15LIM#01

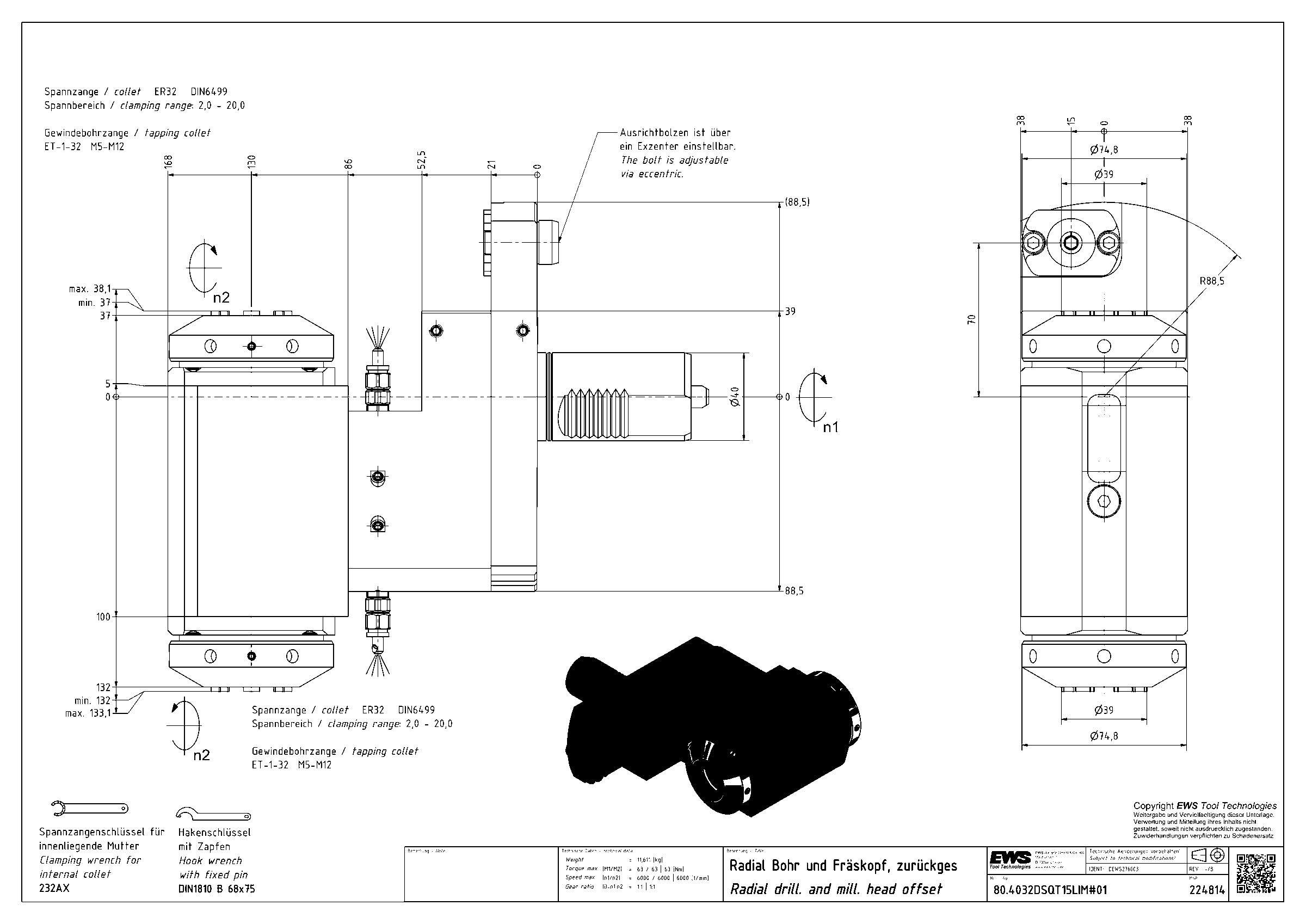

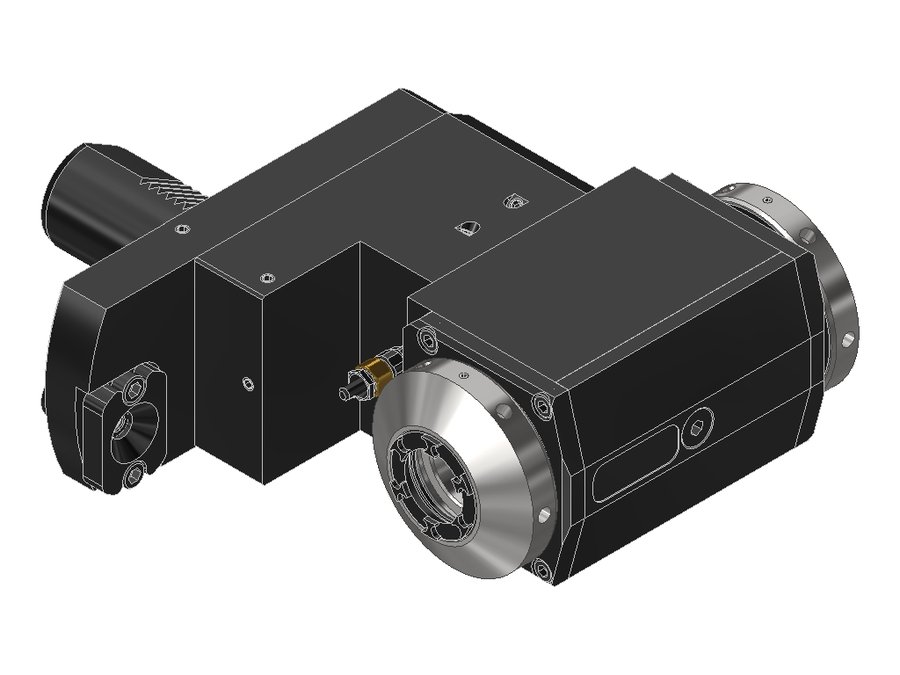

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.4032DSQT15LIM#01, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | эксцентриковый штифт (регулируемый) |
|---|---|
| Код интерфейса станка | ZYV04000315 |
| Размер цанги | ER32 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 40 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI40 shaft rotated 30° |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 110,5 мм |
| Вылет LPR | 148,5 мм |
| Масса | 11,611 кг |
| Высота | 76 мм |
| Общая длина | 226,5 мм |
| Заказной номер EWS | 224814 |
| Радиальная высота | 38 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 63 Н·м |
| Функциональная ширина | 132 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI — 224 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 80.4032CTXRLIKDIM#01 | 40 | VDI40 | цанга ER32 | 100 | 138 | 213 | |
| 80.4032CTXRLIM#01 | 40 | VDI40 | цанга ER32 | 100 | 138 | 213 | |
| 80.4032DSQT10LIKDIMX100 | 40 | VDI40 shaft rotated 30° | цанга ER32 | — | — | — | |
| 80.4032DSQT10LIMX100#01 | 40 | VDI40 shaft rotated 30° | цанга ER32 | 100 | 138 | 199 | |
| 80.4032DSQT15LIKDI1IM | 40 | VDI40 shaft rotated 30° | цанга ER32 | 130 | 168 | 246 | |
| 80.4032DSQT15LIKDIM#01 | 40 | VDI40 shaft rotated 30° | цанга ER32 | 110,5 | 148,5 | 226,5 | |
| 80.4032DSQT15LIM#01 | 40 | VDI40 shaft rotated 30° | цанга ER32 | 110,5 | 148,5 | 226,5 | Текущая |
| 80.4032HAASSL20LIKDIM | 40 | VDI40 | цанга ER32 | 90 | 128 | 232,85 | |
| 80.4032HAASSL20LIM | 40 | VDI40 | цанга ER32 | 90 | 128 | 232,85 | |
| 80.4032HAASSL40HLIKDIM | 40 | VDI40 | цанга ER32 | 90 | 128 | 258,25 | |
| 80.4032HAASSL40HLIM | 40 | VDI40 | цанга ER32 | 90 | 128 | 258,25 | |
| 80.4032HAASSL40LIKDIM | 40 | VDI40 | цанга ER32 | 90 | 128 | 245,55 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 80.4032DSQT15LIM#01.
Гайки цанговые1
- 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
Ключи и отвёртки1
- 232AXКлюч для зажимной гайки EWS 232AX
