EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI · арт. 80.4032HAASSL40LIKDIM

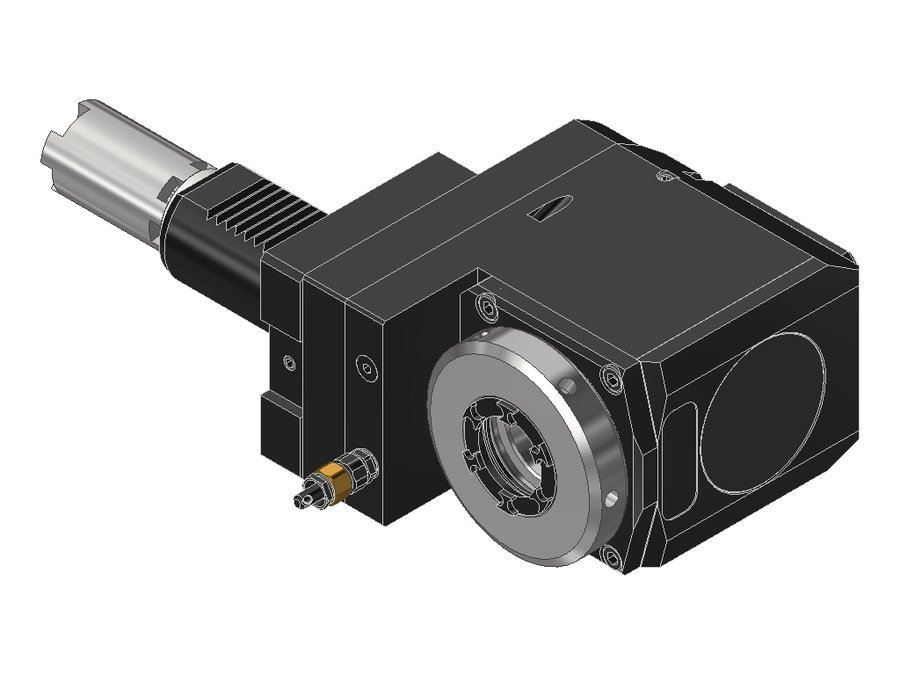

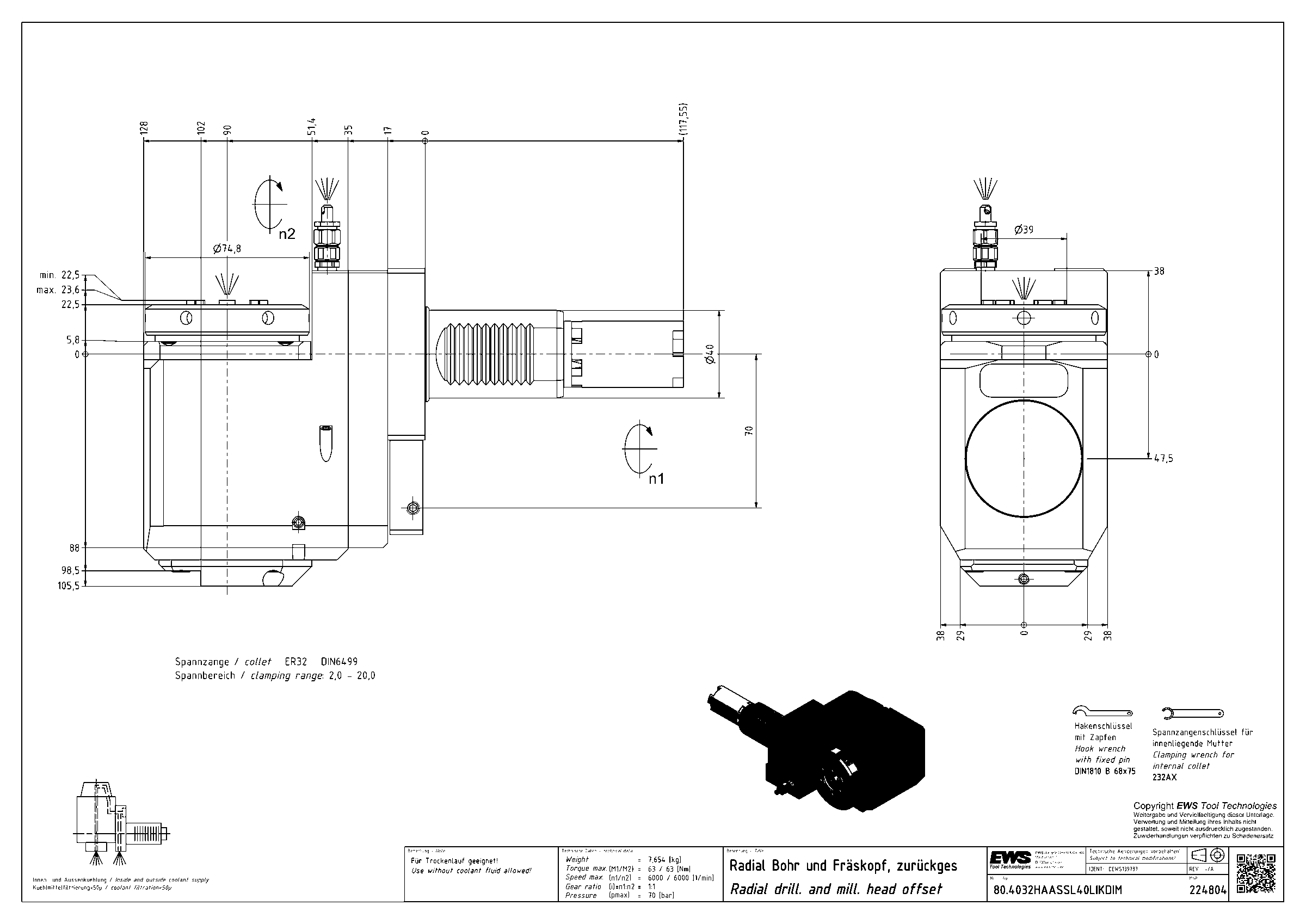

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.4032HAASSL40LIKDIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV04000115 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | кулачковая муфта |
| Диаметр хвостовика | 40 мм |
| Исполнение | левое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 90 мм |
| Вылет LPR | 128 мм |
| Масса | 7,654 кг |
| Высота | 76 мм |
| Общая длина | 245,55 мм |
| Ширина | 143,5 мм |
| Заказной номер EWS | 224804 |
| Радиальная высота | 38 мм |
| Радиальная ширина | 105,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 63 Н·м |
| Функциональная ширина | 22,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI — 224 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 80.4032DSQT15LIKDIM#01 | 40 | VDI40 shaft rotated 30° | цанга ER32 | 110,5 | 148,5 | 226,5 | |
| 80.4032DSQT15LIM#01 | 40 | VDI40 shaft rotated 30° | цанга ER32 | 110,5 | 148,5 | 226,5 | |
| 80.4032HAASSL20LIKDIM | 40 | VDI40 | цанга ER32 | 90 | 128 | 232,85 | |
| 80.4032HAASSL20LIM | 40 | VDI40 | цанга ER32 | 90 | 128 | 232,85 | |
| 80.4032HAASSL40HLIKDIM | 40 | VDI40 | цанга ER32 | 90 | 128 | 258,25 | |
| 80.4032HAASSL40HLIM | 40 | VDI40 | цанга ER32 | 90 | 128 | 258,25 | |
| 80.4032HAASSL40LIKDIM | 40 | VDI40 | цанга ER32 | 90 | 128 | 245,55 | Текущая |
| 80.4032HAASSL40LIM | 40 | VDI40 | цанга ER32 | 90 | 128 | 245,55 | |
| 80.4032LB15LIKDIM | 40 | VDI40 | цанга ER32 | 90 | 128 | 221 | |
| 80.4032LCTXRLIKDI1IM | 40 | VDI40 | цанга ER32 | 120 | 158 | 233 | |
| 80.4032LCTXRLIKDIM | 40 | VDI40 | цанга ER32 | 120 | 158 | 233 | |
| 80.4032LCTXRLIM | 40 | VDI40 | цанга ER32 | 120 | 158 | 233 |
