EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS для BMT · арт. 80.3820BNA1809IM

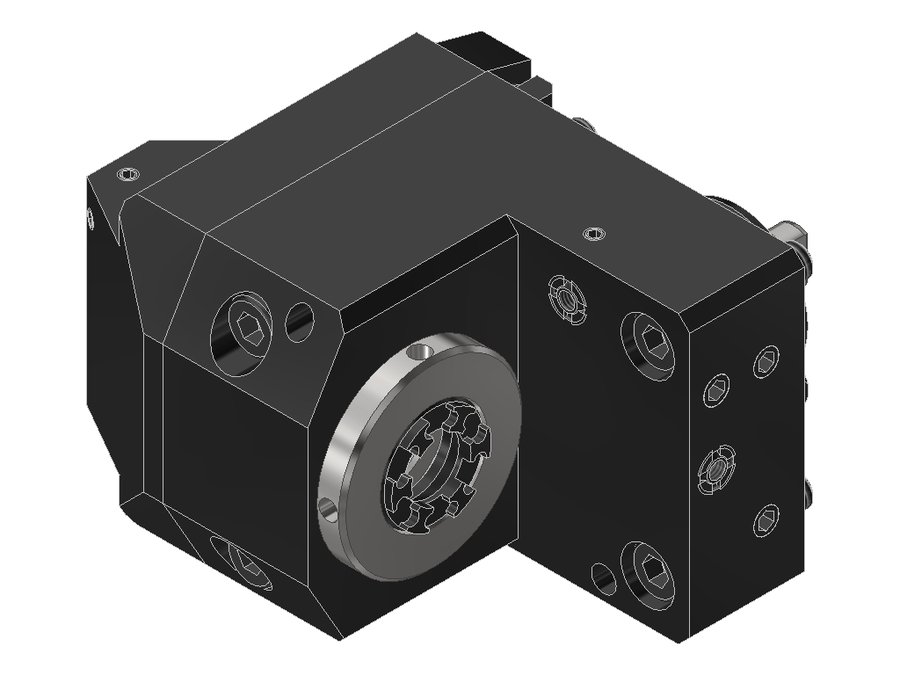

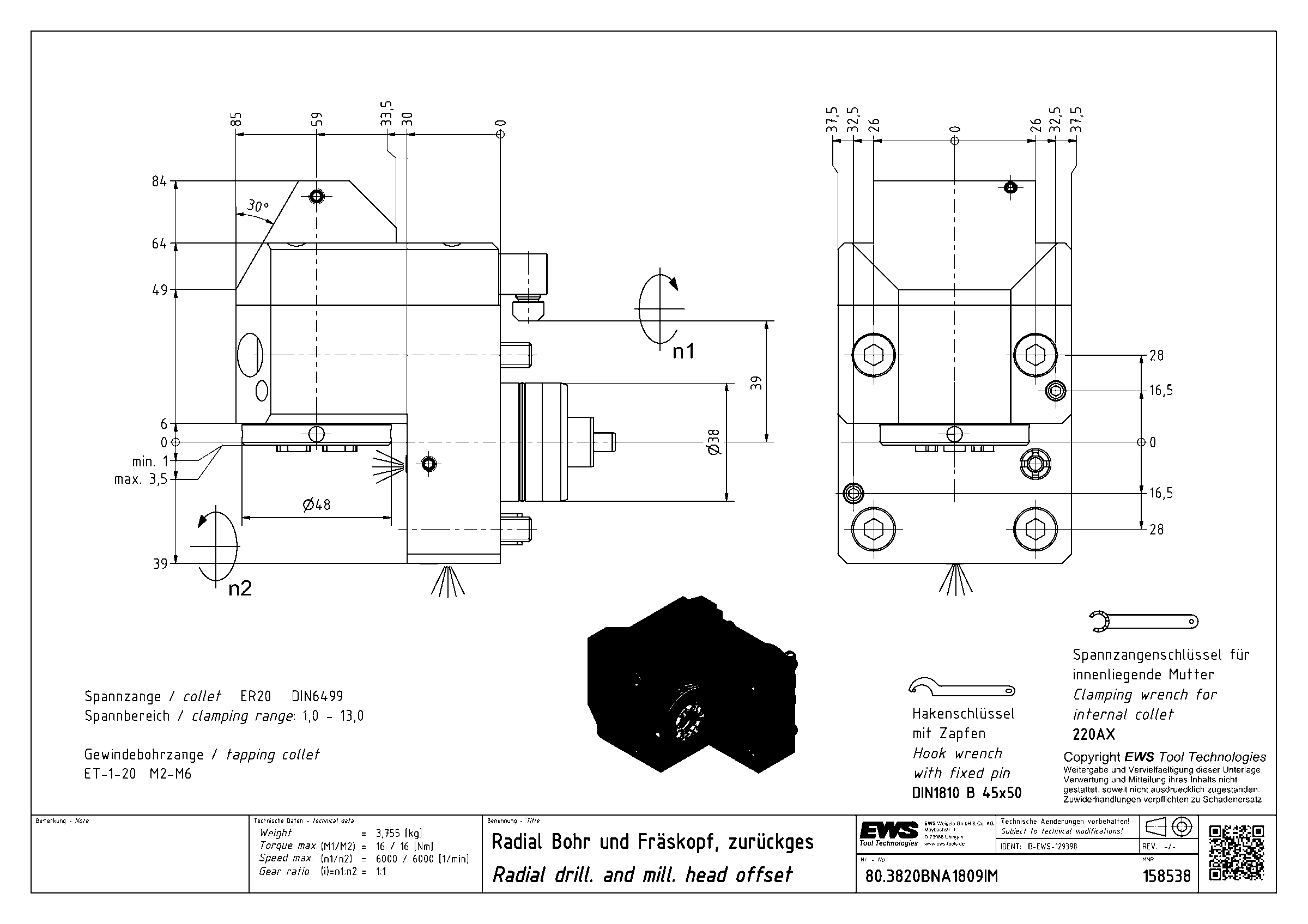

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.3820BNA1809IM, хвостовик Ø38, под цанги ER20 (Ø2–13 мм), код 200 428E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB052A3815 |
| Код интерфейса инструмента | SZD02000295 |
| Размер цанги | ER20 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 38 мм |
| Исполнение | правое |
| Присоединение к станку | BMT38 Miyano |
| Присоединение инструмента | цанга ER20 |
| Масса | 3,755 кг |
| Заказной номер EWS | 158538 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 16 Н·м |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные со смещением EWS для BMT — 106 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 80.65VX41809PFX100-CC4 | 65 | BMT65 | EWS Varia VX4 | 100 | 141 | 253 | |
| 80.68VX4DQSMGSPBMT#01 | 68 | BMT68 Mazak | EWS Varia VX4 | 80 | 117 | 207 | |
| 80.68VX4DQSMGSPBMTIKD#01 | 68 | BMT68 Mazak | EWS Varia VX4 | 80 | 117 | 207 | |
| 80.68VX4QSMGSPBMT#01 | 68 | BMT68 Mazak | EWS Varia VX4 | 80 | 117 | 207 | |
| 80.68VX4QSMGSPBMTIKD#01 | 68 | BMT68 Mazak | EWS Varia VX4 | 80 | 117 | 207 | |
| 80.75C51809PIKDX128Z10 | 75 | BMT75 | PSC 50 | 128 | 179,5 | 289,5 | |
| 80.3820BNA1809IM | 38 | BMT38 Miyano | цанга ER20 | — | — | — | Текущая |
| 80.4525D1809PFIKDIMX70 | 45 | BMT45 | цанга ER25 | 70 | 103 | 187 | |
| 80.4525D1809PFIKDIMX85 | 45 | BMT45 | цанга ER25 | 85 | 118 | 202 | |
| 80.4525D1809PFIMX70 | 45 | BMT45 | цанга ER25 | 70 | 103 | 187 | |
| 80.4525D1809PFIMX85 | 45 | BMT45 | цанга ER25 | 85 | 118 | 202 | |
| 80.4525DTC600FIKDIMX85 | 45 | BMT45 | цанга ER25 | 85 | 118 | 190 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 80.3820BNA1809IM.
Ключи и отвёртки3
- 220AXКлюч для зажимной гайки EWS 220AX
- AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
- DIN1810 B - 45X50Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 45X50
Гайки цанговые1
- 120AXГайка зажимная внутренняя ER (IM) EWS 120AX
