Canela · Оправки расточные — внутреннее точение · арт. A0608H-SCLCL06

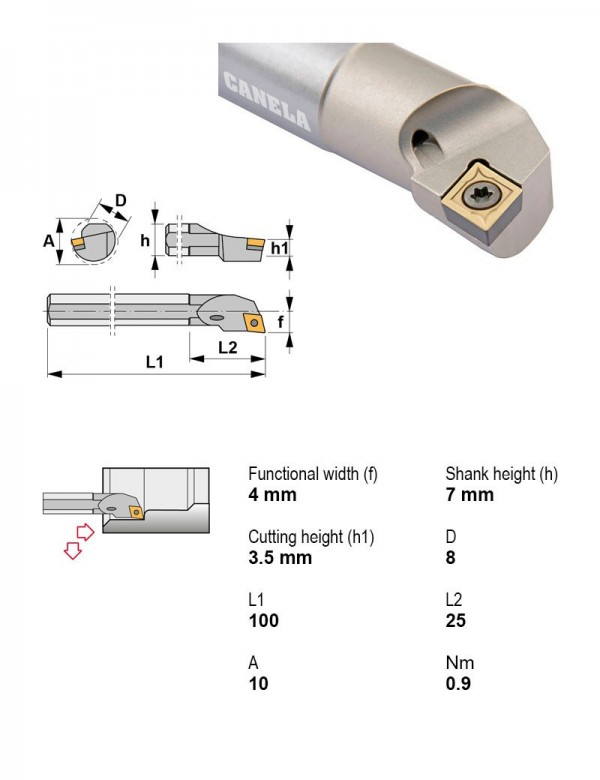

Оправка расточная Ø8 мм, 95°, левое
| Применение | Внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 8 |
| Задний угол | Положительный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Оправки расточные — внутреннее точение — 347 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Присоединение | Внутренняя подача СОЖ | Диаметр хвостовика | Главный угол в плане | Крепление пластины | Направление резания | Задний угол | Форма пластины | Применение | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| A50X-STXNL22-N | Виброгасящее исполнение | Есть | 50 | 113° | Центральный винт | Левое | Отрицательный | T — треугольная 60° | — | |
| A50X-STXNR22-N | Виброгасящее исполнение | Есть | 50 | 113° | Центральный винт | Правое | Отрицательный | T — треугольная 60° | — | |
| A60X-STFCL16-N | Расточная оправка виброгасящая | Есть | 60 | 90° | Центральный винт | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| A60X-STFCR16-N | Расточная оправка виброгасящая | Есть | 60 | 90° | Центральный винт | Правое | Положительный | T — треугольная 60° | Внутреннее точение | |
| A60X-STXNL22-N | Виброгасящее исполнение | Есть | 60 | 113° | Центральный винт | Левое | Отрицательный | T — треугольная 60° | — | |
| A60X-STXNR22-N | Виброгасящее исполнение | Есть | 60 | 113° | Центральный винт | Правое | Отрицательный | T — треугольная 60° | — | |
| A0608H-SCLCL06 | Расточная оправка | Есть | 8 | 95° | Центральный винт | Левое | Положительный | C — ромбическая 80° | Внутреннее точение | Текущая |
| A0608H-SCLCR06 | Расточная оправка | Есть | 8 | 95° | Центральный винт | Правое | Положительный | C — ромбическая 80° | Внутреннее точение | |
| A0810J-SCLCL06 | Расточная оправка | Есть | 10 | 95° | Центральный винт | Левое | Положительный | C — ромбическая 80° | Внутреннее точение | |
| A0810J-SCLCR06 | Расточная оправка | Есть | 10 | 95° | Центральный винт | Правое | Положительный | C — ромбическая 80° | Внутреннее точение | |
| A0810J-SDQCL07 | Расточная оправка | Есть | 10 | 107°30' | Центральный винт | Левое | Положительный | D — ромбическая 55° | Внутреннее точение | |
| A0810J-SDQCR07 | Расточная оправка | Есть | 10 | 107°30' | Центральный винт | Правое | Положительный | D — ромбическая 55° | Внутреннее точение |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к A0608H-SCLCL06.
Пластины фрезерные5
- CCGT060202-ALKM15Пластина фрезерная, ромбическая 80°, IC 6,35 мм, сплав KM15
- CCGT060204-ALKM15Пластина фрезерная, ромбическая 80°, IC 6,35 мм, сплав KM15
- CCMT060202PM25Пластина фрезерная, ромбическая 80°, IC 6,35 мм, сплав PM25
- CCMT060204TL20Пластина фрезерная, ромбическая 80°, IC 6,35 мм, сплав TL20
- CCMW060204PM25Пластина фрезерная, ромбическая 80°, IC 6,35 мм, сплав PM25
Державки токарные по ISO 56081
- PSC80-PSSNL55070-25Державка токарная Ø80 мм, 45°, левое
Документы по позиции
Для этой позиции технический лист пока не привязан.
