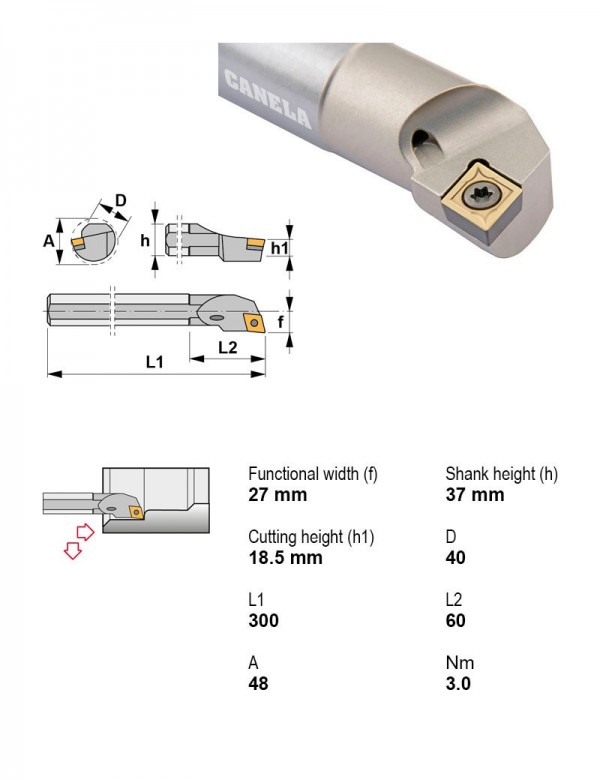

Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Задний угол Положительный
Canela · Оправки расточные — центральный винт, пластина C (ромбическая 80°) · арт. A40T-SCLCL12

Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Задний угол Положительный

Применениевнутреннее торцевание, внутреннее точение
Главный угол в плане95°
Крепление пластиныЦентральный винт
ПрисоединениеРасточная оправка
Внутренняя подача СОЖЕсть
Направление резанияЛевое
Диаметр хвостовика40 мм
Под пластину, I.C.12.7 мм
Задний уголПоложительный
Форма пластиныC — ромбическая 80°

Другие типоразмеры серии

Оправки расточные — центральный винт, пластина C (ромбическая 80°) — 138 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулПрименениеГлавный угол в планеПрисоединениеВнутренняя подача СОЖНаправление резанияДиаметр хвостовика, ммПод пластину, I.C., ммВ список
A25X-SCLCL09-Nвнутреннее торцевание, внутреннее точение95°Расточная оправка виброгасящаяЕстьЛевое259.52
A25X-SCLCR09-Nвнутреннее торцевание, внутреннее точение95°Расточная оправка виброгасящаяЕстьПравое259.52
A32S-SCLCL12внутреннее торцевание, внутреннее точение95°Расточная оправкаЕстьЛевое3212.7
A32S-SCLCR12внутреннее торцевание, внутреннее точение95°Расточная оправкаЕстьПравое3212.7
A32X-SCLCL12-Nвнутреннее торцевание, внутреннее точение95°Расточная оправка виброгасящаяЕстьЛевое3212.7
A32X-SCLCR12-Nвнутреннее торцевание, внутреннее точение95°Расточная оправка виброгасящаяЕстьПравое3212.7
A40T-SCLCL12внутреннее торцевание, внутреннее точение95°Расточная оправкаЕстьЛевое4012.7Текущая
A40T-SCLCR12внутреннее торцевание, внутреннее точение95°Расточная оправкаЕстьПравое4012.7
A40X-SCLCL12-Nвнутреннее торцевание, внутреннее точение95°Расточная оправка виброгасящаяЕстьЛевое4012.7
A40X-SCLCR12-Nвнутреннее торцевание, внутреннее точение95°Расточная оправка виброгасящаяЕстьПравое4012.7
A50X-SCLCL12-Nвнутреннее торцевание, внутреннее точение95°Расточная оправка виброгасящаяЕстьЛевое5012.7
A50X-SCLCR12-Nвнутреннее торцевание, внутреннее точение95°Расточная оправка виброгасящаяЕстьПравое5012.7
Показать ещё · всего в серии 138

Совместимость

Связанные позиции по данным производителя — 13 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к A40T-SCLCL12.

Пластины фрезерные6

  • CCGT120402-ALKM15Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,2
  • CCGT120404-ALKM15Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,4
  • CCMT120408TL20Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав TL20
  • CCMT120408TN15Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав TN15
  • CCMT120408TN30Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав TN30
  • CCMW120408PM25Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав PM25

Пластины токарные по ISO 18323

  • CCGT120402-APKM15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,2
  • CCGT120404-APKM15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,4
  • CCGT120408-APKM15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,8

Винты для пластин2

  • 1540Винт Torx M4×0,5 1540
  • 1760Винт под шестигранник M6×0,75 1760

Запчасти к инструменту2

  • 3614Пластина опорная ромбическая 80° 3614
  • 5517Ключ Torx T15 5517

Документы по позиции

Для этой позиции документы пока не привязаны.
