Canela · Пластины фрезерные — форма C (ромбическая 80°) · арт. CCGT060202-ALKM15

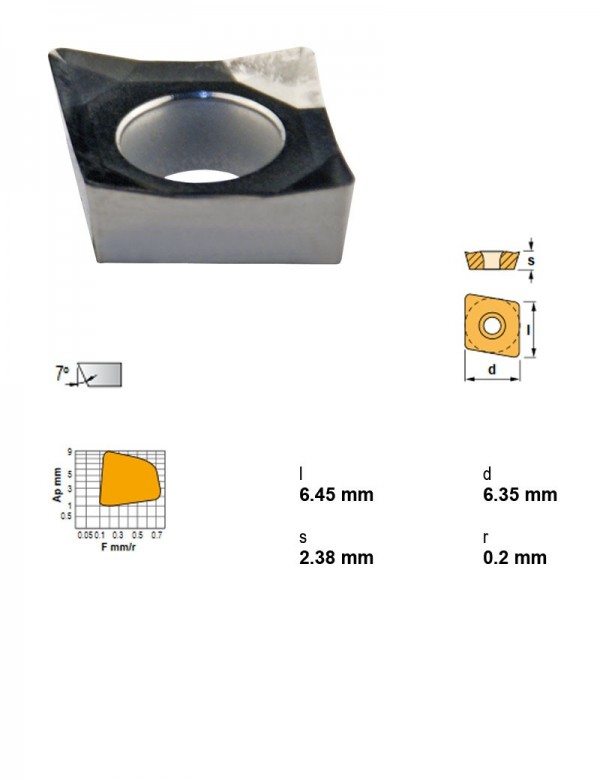

Пластина фрезерная, ромбическая 80°, IC 6,35 мм, сплав KM15, Радиус при вершине 0,2
| Применение | фрезерование, точение |
|---|---|
| Радиус при вершине | 0.2 |
| Характер резания | Непрерывное, лёгкое прерывание, прерывистое |
| Марка сплава | KM15 |
| I.C. | 6,35 мм |
| Вид обработки | Чистовая, получистовая, черновая |
| Группа материалов | Чугун |
| Задний угол | Положительный |
| Форма пластины | C — ромбическая 80° |
| Толщина пластины | 2,38 мм |
Другие типоразмеры серии
Пластины фрезерные — форма C (ромбическая 80°) — 46 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины фрезерные.
| Артикул | Применение | Радиус при вершине | Марка сплава | I.C., мм | Группа материалов | Задний угол | Толщина пластины, мм | Характер резания | Вид обработки | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| CCGT09T302-ALKM15 | фрезерование, точение | 0.2 | KM15 | 9,52 | Чугун | Положительный | 3,97 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | |
| CCGT09T304-ALKM15 | фрезерование, точение | 0.4 | KM15 | 9,52 | Чугун | Положительный | 3,97 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | |
| CCGT09T308-ALKM15 | фрезерование, точение | 0.8 | KM15 | 9,52 | Чугун | Положительный | 3,97 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | |
| CCGT060202-ALKM15 | фрезерование, точение | 0.2 | KM15 | 6,35 | Чугун | Положительный | 2,38 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | Текущая |
| CCGT060204-ALKM15 | фрезерование, точение | 0.4 | KM15 | 6,35 | Чугун | Положительный | 2,38 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | |
| CCGT120402-ALKM15 | фрезерование, точение | 0.2 | KM15 | 12,7 | Чугун | Положительный | 4,76 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | |
| CCGT120404-ALKM15 | фрезерование, точение | 0.4 | KM15 | 12,7 | Чугун | Положительный | 4,76 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | |
| CCGT120408-ALKM15 | фрезерование, точение | 0.8 | KM15 | 12,7 | Чугун | Положительный | 4,76 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | |
| CCMT09T304TL20 | фрезерование, точение | 0.4 | TL20 | 9,52 | Сталь | Положительный | 3,97 | Прерывистое | Чистовая, получистовая | |
| CCMT09T304TN15 | фрезерование, точение | 0.4 | TN15 | 9,52 | Сталь | Положительный | 3,97 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| CCMT09T304TN30 | фрезерование, точение | 0.4 | TN30 | 9,52 | Сталь | Положительный | 3,97 | Прерывистое | Чистовая, получистовая | |
| CCMT09T304TN35 | фрезерование, точение | 0.4 | TN35 | 9,52 | Нержавеющая сталь | Положительный | 3,97 | Лёгкое прерывание | Чистовая, получистовая |
Совместимость
Связанные позиции по данным производителя — 76 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций CCGT060202-ALKM15 указан производителем как подходящий.
Оправки расточные37
- A08F-SCLCL06Оправка расточная Ø8 мм, 95°, левое, Применение внутреннее торцевание, внутреннее точение, Внутренняя подача СОЖ Есть
- A08F-SCLCR06Оправка расточная Ø8 мм, 95°, правое, Применение внутреннее торцевание, внутреннее точение, Внутренняя подача СОЖ Есть
- A10H-SCLCL06Оправка расточная Ø10 мм, 95°, левое, Применение внутреннее торцевание, внутреннее точение, Внутренняя подача СОЖ Есть
- A10H-SCLCR06Оправка расточная Ø10 мм, 95°, правое, Применение внутреннее торцевание, внутреннее точение, Внутренняя подача СОЖ Есть
- A12K-SCLCL06Оправка расточная Ø12 мм, 95°, левое, Применение внутреннее торцевание, внутреннее точение, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- A12K-SCLCR06Оправка расточная Ø12 мм, 95°, правое, Применение внутреннее торцевание, внутреннее точение, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- A0608H-SCLCL06Оправка расточная Ø8 мм, 95°, левое, Применение Внутреннее точение, Внутренняя подача СОЖ Есть
- A0608H-SCLCR06Оправка расточная Ø8 мм, 95°, правое, Применение Внутреннее точение, Внутренняя подача СОЖ Есть
- A0810J-SCLCL06Оправка расточная Ø10 мм, 95°, левое, Применение Внутреннее точение, Внутренняя подача СОЖ Есть
- A0810J-SCLCR06Оправка расточная Ø10 мм, 95°, правое, Применение Внутреннее точение, Внутренняя подача СОЖ Есть
- A1012K-SCLCL06Оправка расточная Ø12 мм, 95°, левое, Применение Внутреннее точение, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- A1012K-SCLCR06Оправка расточная Ø12 мм, 95°, правое, Применение Внутреннее точение, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- A1216M-SCLCL06Оправка расточная Ø16 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- A1216M-SCLCR06Оправка расточная Ø16 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- E08K-SCLCL06Оправка расточная Ø8 мм, 95°, левое, Применение внутреннее торцевание, внутреннее точение, Внутренняя подача СОЖ Есть
- E08K-SCLCR06Оправка расточная Ø8 мм, 95°, правое, Применение внутреннее торцевание, внутреннее точение, Внутренняя подача СОЖ Есть
- E10M-SCLCL06Оправка расточная Ø10 мм, 95°, левое, Применение внутреннее торцевание, внутреннее точение, Внутренняя подача СОЖ Есть
- E10M-SCLCR06Оправка расточная Ø10 мм, 95°, правое, Применение внутреннее торцевание, внутреннее точение, Внутренняя подача СОЖ Есть
- E12Q-SCLCL06Оправка расточная Ø12 мм, 95°, левое, Применение внутреннее торцевание, внутреннее точение, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- E12Q-SCLCR06Оправка расточная Ø12 мм, 95°, правое, Применение внутреннее торцевание, внутреннее точение, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- S08K-SCLCL06Оправка расточная Ø8 мм, 95°, левое, Применение внутреннее торцевание, внутреннее точение, Внутренняя подача СОЖ Нет
- S08K-SCLCR06Оправка расточная Ø8 мм, 95°, правое, Применение внутреннее торцевание, внутреннее точение, Внутренняя подача СОЖ Нет
- S10M-SCLCL06Оправка расточная Ø10 мм, 95°, левое, Применение внутреннее торцевание, внутреннее точение, Внутренняя подача СОЖ Нет
- S10M-SCLCR06Оправка расточная Ø10 мм, 95°, правое, Применение внутреннее торцевание, внутреннее точение, Внутренняя подача СОЖ Нет
- S12M-SCLCL06Оправка расточная Ø12 мм, 95°, левое, Применение внутреннее торцевание, внутреннее точение, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
- S12M-SCLCN06Оправка расточная Ø12 мм, 95°
- S12M-SCLCR06Оправка расточная Ø12 мм, 95°, правое, Применение внутреннее торцевание, внутреннее точение, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
- S16R-SCLCN06Оправка расточная Ø16 мм, 95°
- S20S-SCLCN06Оправка расточная Ø20 мм, 95°
- SCFCL06CA-06Оправка расточная, 90°, левое, Высота центра картриджа 6 мм, Крепление пластины Центральный винт, Задний угол Положительный
- SCFCL08CA-06Оправка расточная, 90°, левое, Высота центра картриджа 8 мм, Крепление пластины Центральный винт, Задний угол Положительный
- SCFCR06CA-06Оправка расточная, 90°, правое, Высота центра картриджа 6 мм, Крепление пластины Центральный винт, Задний угол Положительный
- SCFCR08CA-06Оправка расточная, 90°, правое, Высота центра картриджа 8 мм, Крепление пластины Центральный винт, Задний угол Положительный
- SCLCL06CA-06Оправка расточная, 95°, левое, Высота центра картриджа 6 мм, Задний угол Положительный
- SCLCL08CA-06Оправка расточная, 95°, левое, Высота центра картриджа 8 мм, Задний угол Положительный
- SCLCR06CA-06Оправка расточная, 95°, правое, Высота центра картриджа 6 мм, Внутренняя подача СОЖ Нет, Задний угол Положительный
- SCLCR08CA-06Оправка расточная, 95°, правое, Высота центра картриджа 8 мм, Внутренняя подача СОЖ Нет, Задний угол Положительный
Державки токарные по ISO 560823
- SCACL0808D06Державка токарная, 8X8, 90°, левое, Применение Точение, Под пластину, I.C. 6,35 мм, Форма пластины C — ромбическая 80°
- SCACL0808M06Державка токарная, 8X8, 90°, левое, Применение Точение, Под пластину, I.C. 6,35 мм, Форма пластины C — ромбическая 80°
- SCACL1010E06Державка токарная, 10X10, 90°, левое, Применение Точение, Под пластину, I.C. 6,35 мм, Форма пластины C — ромбическая 80°
- SCACL1010M06Державка токарная, 10X10, 90°, левое, Применение Точение, Под пластину, I.C. 6,35 мм, Форма пластины C — ромбическая 80°
- SCACL1212M06Державка токарная, 12X12, 90°, левое, Применение Точение, Под пластину, I.C. 6,35 мм, Форма пластины C — ромбическая 80°
- SCACR0808D06Державка токарная, 8X8, 90°, правое, Применение Точение, Под пластину, I.C. 6,35 мм, Форма пластины C — ромбическая 80°
- SCACR0808M06Державка токарная, 8X8, 90°, правое, Применение Точение, Под пластину, I.C. 6,35 мм, Форма пластины C — ромбическая 80°
- SCACR1010E06Державка токарная, 10X10, 90°, правое, Применение Точение, Под пластину, I.C. 6,35 мм, Форма пластины C — ромбическая 80°
- SCACR1010M06Державка токарная, 10X10, 90°, правое, Применение Точение, Под пластину, I.C. 6,35 мм, Форма пластины C — ромбическая 80°
- SCACR1212M06Державка токарная, 12X12, 90°, правое, Применение Точение, Под пластину, I.C. 6,35 мм, Форма пластины C — ромбическая 80°
- SCACR1616M06Державка токарная, 16X16, 90°, правое, Применение Точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- SCLCL0808D06Державка токарная, 8X8, 95°, левое
- SCLCL0808M06Державка токарная, 8X8, 95°, левое
- SCLCL1010E06Державка токарная, 10X10, 95°, левое
- SCLCL1010M06Державка токарная, 10X10, 95°, левое
- SCLCL1212M06Державка токарная, 12X12, 95°, левое, Применение внутреннее торцевание, профилирование, точение, Под пластину, I.C. 6,35 мм
- SCLCL1616M06Державка токарная, 16X16, 95°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- SCLCR0808D06Державка токарная, 8X8, 95°, правое
- SCLCR0808M06Державка токарная, 8X8, 95°, правое
- SCLCR1010E06Державка токарная, 10X10, 95°, правое
- SCLCR1010M06Державка токарная, 10X10, 95°, правое
- SCLCR1212M06Державка токарная, 12X12, 95°, правое, Применение внутреннее торцевание, профилирование, точение, Под пластину, I.C. 6,35 мм
- SCLCR1616M06Державка токарная, 16X16, 95°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 6,35 мм, Задний угол Положительный
Свёрла корпусные со сменными пластинами14
- 021400010Сверло сборное Ø10 мм, хвостовик Ø12 мм
- 021400011Сверло сборное Ø11 мм, хвостовик Ø12 мм
- 021400012Сверло сборное Ø12 мм, хвостовик Ø12 мм
- 021400013Сверло сборное Ø13 мм, хвостовик Ø12 мм
- 021400014Сверло сборное Ø14 мм, хвостовик Ø12 мм
- 021400015Сверло сборное Ø15 мм, хвостовик Ø12 мм
- 021400016Сверло сборное Ø16 мм, хвостовик Ø12 мм
- 961461018Сверло сборное Ø18 мм, хвостовик Ø20 мм, Применение Зенкование
- 961461020Сверло сборное Ø20 мм, хвостовик Ø20 мм, Применение Зенкование, Присоединение ISO 9766
- 961461024Сверло сборное Ø24 мм, хвостовик Ø20 мм
- 961461026Сверло сборное Ø26 мм, хвостовик Ø20 мм
- 961461030Сверло сборное Ø30 мм, хвостовик Ø20 мм
- 962461015Сверло сборное Ø15 мм, хвостовик Ø20 мм
- 962461020Сверло сборное Ø20 мм, хвостовик Ø20 мм, Применение Зенкование, Присоединение ISO 9766
Фрезы дисковые пазовые и отрезные2
- 13140702511Фреза сборная Ø25 мм, 2+2 зуб., хвостовик Ø25 мм
- 13143002511Фреза сборная Ø25 мм, 2+2 зуб., хвостовик MK3
Документы по позиции
Для этой позиции документы пока не привязаны.
Нужна консультация по позиции — материал детали, аналог или срок поставки?
Задать вопрос по позиции
