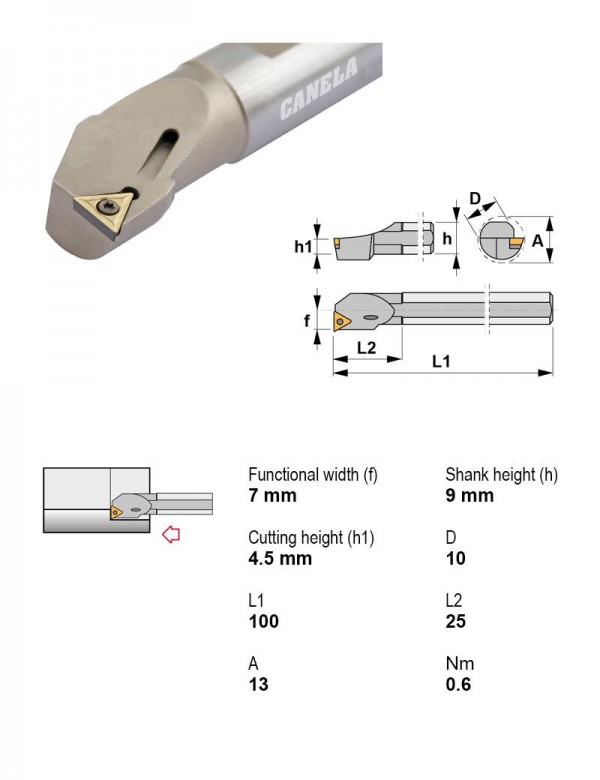

Canela · Оправки расточные — центральный винт, пластина T (треугольная 60°) · арт. A10H-STFCR09
Оправка расточная Ø10 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 5,55 мм
| Применение | Внутреннее точение |
|---|---|
| Главный угол в плане | 90° |
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 10 мм |
| Под пластину, I.C. | 5.55 мм |
| Задний угол | Положительный |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Оправки расточные — центральный винт, пластина T (треугольная 60°) — 147 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Применение | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|---|
| A10H-STFCL09 | 90° | Расточная оправка | Есть | Левое | Положительный | Внутреннее точение | 10 | 5.55 | |
| A10H-STFCR09 | 90° | Расточная оправка | Есть | Правое | Положительный | Внутреннее точение | 10 | 5.55 | Текущая |
| A12K-STFCL11 | 90° | Расточная оправка | Есть | Левое | Положительный | Внутреннее точение | 12 | 6.35 | |
| A12K-STFCR11 | 90° | Расточная оправка | Есть | Правое | Положительный | Внутреннее точение | 12 | 6.35 | |
| A16M-STFCL11 | 90° | Расточная оправка | Есть | Левое | Положительный | Внутреннее точение | 16 | 6.35 | |
| A16M-STFCR11 | 90° | Расточная оправка | Есть | Правое | Положительный | Внутреннее точение | 16 | 6.35 | |
| A20Q-STFCL11 | 90° | Расточная оправка | Есть | Левое | Положительный | Внутреннее точение | 20 | 6.35 | |
| A20Q-STFCL16 | 90° | Расточная оправка | Есть | Левое | Положительный | Внутреннее точение | 20 | 9.52 | |
| A20Q-STFCR11 | 90° | Расточная оправка | Есть | Правое | Положительный | Внутреннее точение | 20 | 6.35 | |
| A20Q-STFCR16 | 90° | Расточная оправка | Есть | Правое | Положительный | Внутреннее точение | 20 | 9.52 | |
| A25R-STFCL16 | 90° | Расточная оправка | Есть | Левое | Положительный | Внутреннее точение | 25 | 9.52 | |
| A25R-STFCR16 | 90° | Расточная оправка | Есть | Правое | Положительный | Внутреннее точение | 25 | 9.52 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к A10H-STFCR09.
Корпуса сборных фрез1
- 122293032Фреза сборная Ø32 мм, 4 зуб., хвостовик Ø16 мм
Пластины токарные по ISO 18321
- TCMT090204TN15Пластина токарная, треугольная 60°, IC 5,55 мм, сплав TN15
Пластины фрезерные1
- SPMX115506TL20Пластина фрезерная, квадратная 90°, IC 11,6 мм, сплав TL20
