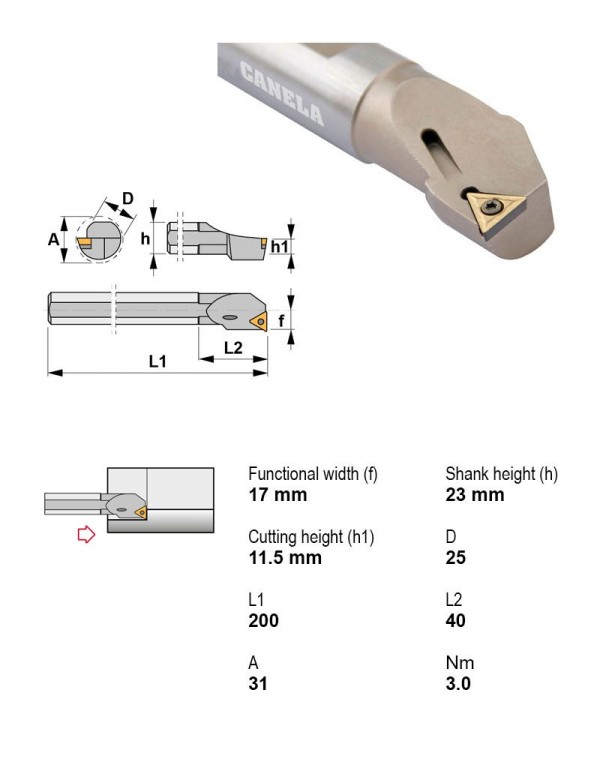

Canela · Оправки расточные — центральный винт, пластина T (треугольная 60°) · арт. A25R-STFCL16
Оправка расточная Ø25 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
| Применение | Внутреннее точение |
|---|---|
| Главный угол в плане | 90° |
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 25 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Оправки расточные — центральный винт, пластина T (треугольная 60°) — 147 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Применение | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|---|
| A16M-STFCL11 | 90° | Расточная оправка | Есть | Левое | Положительный | Внутреннее точение | 16 | 6.35 | |
| A16M-STFCR11 | 90° | Расточная оправка | Есть | Правое | Положительный | Внутреннее точение | 16 | 6.35 | |
| A20Q-STFCL11 | 90° | Расточная оправка | Есть | Левое | Положительный | Внутреннее точение | 20 | 6.35 | |
| A20Q-STFCL16 | 90° | Расточная оправка | Есть | Левое | Положительный | Внутреннее точение | 20 | 9.52 | |
| A20Q-STFCR11 | 90° | Расточная оправка | Есть | Правое | Положительный | Внутреннее точение | 20 | 6.35 | |
| A20Q-STFCR16 | 90° | Расточная оправка | Есть | Правое | Положительный | Внутреннее точение | 20 | 9.52 | |
| A25R-STFCL16 | 90° | Расточная оправка | Есть | Левое | Положительный | Внутреннее точение | 25 | 9.52 | Текущая |
| A25R-STFCR16 | 90° | Расточная оправка | Есть | Правое | Положительный | Внутреннее точение | 25 | 9.52 | |
| A25X-STFCL16-N | 90° | Расточная оправка виброгасящая | Есть | Левое | Положительный | Внутреннее точение | 25 | 9.52 | |
| A25X-STFCR16-N | 90° | Расточная оправка виброгасящая | Есть | Правое | Положительный | Внутреннее точение | 25 | 9.52 | |
| A25X-STXNL16-N | 113° | Виброгасящее исполнение | Есть | Левое | Отрицательный | — | 25 | 9.52 | |
| A25X-STXNR16-N | 113° | Виброгасящее исполнение | Есть | Правое | Отрицательный | — | 25 | 9.52 |
Совместимость
Связанные позиции по данным производителя — 15 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к A25R-STFCL16.
Пластины токарные по ISO 183212
- TCGT16T302-ALKM15Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,2 мм, сплав KM15
- TCGT16T304-ALKM15Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,4 мм, сплав KM15
- TCGT16T308-ALKM15Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,8 мм, сплав KM15
- TCMT16T304TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T304TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T304TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Задний угол Положительный
- TCMT16T308-39TL20Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,8 мм, сплав TL20
- TCMT16T308-39TL40Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,8 мм, сплав TL40
- TCMT16T308PM25Пластина токарная, треугольная 60°, IC 9,52 мм, сплав PM25
- TCMT16T308TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T308TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T308TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Задний угол Положительный
Пластины фрезерные2
- TCMW16T304KM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Толщина пластины 3,97 мм
- TCMW16T308KM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, Толщина пластины 3,97 мм
Державки токарные по ISO 56081
- PSC40-DDJNL27055-15Державка токарная Ø40 мм, 93°, левое, Применение Профилирование, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Документы по позиции
Для этой позиции документы пока не привязаны.
