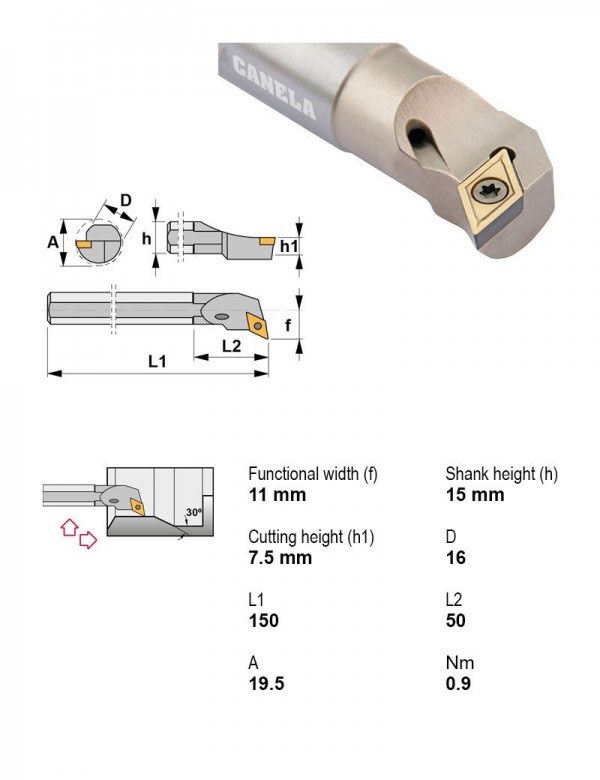

Canela · Оправки расточные — внутреннее точение · арт. A1216M-SDUCL07
Оправка расточная Ø16 мм, 93°, левое
| Применение | Внутреннее точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 16 |
| Задний угол | Положительный |
| Форма пластины | D — ромбическая 55° |
Другие типоразмеры серии
Оправки расточные — внутреннее точение — 347 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Присоединение | Внутренняя подача СОЖ | Диаметр хвостовика | Главный угол в плане | Крепление пластины | Направление резания | Задний угол | Форма пластины | Применение | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| A1012K-STFCL11 | Расточная оправка | Есть | 12 | 90° | Центральный винт | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| A1012K-STFCR11 | Расточная оправка | Есть | 12 | 90° | Центральный винт | Правое | Положительный | T — треугольная 60° | Внутреннее точение | |
| A1216M-SCLCL06 | Расточная оправка | Есть | 16 | 95° | Центральный винт | Левое | Положительный | C — ромбическая 80° | Внутреннее точение | |
| A1216M-SCLCR06 | Расточная оправка | Есть | 16 | 95° | Центральный винт | Правое | Положительный | C — ромбическая 80° | Внутреннее точение | |
| A1216M-SDQCL07 | Расточная оправка | Есть | 16 | 107°30' | Центральный винт | Левое | Положительный | D — ромбическая 55° | Внутреннее точение | |
| A1216M-SDQCR07 | Расточная оправка | Есть | 16 | 107°30' | Центральный винт | Правое | Положительный | D — ромбическая 55° | Внутреннее точение | |
| A1216M-SDUCL07 | Расточная оправка | Есть | 16 | 93° | Центральный винт | Левое | Положительный | D — ромбическая 55° | Внутреннее точение | Текущая |
| A1216M-SDUCR07 | Расточная оправка | Есть | 16 | 93° | Центральный винт | Правое | Положительный | D — ромбическая 55° | Внутреннее точение | |
| A1216M-STFCL11 | Расточная оправка | Есть | 16 | 90° | Центральный винт | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| A1216M-STFCR11 | Расточная оправка | Есть | 16 | 90° | Центральный винт | Правое | Положительный | T — треугольная 60° | Внутреннее точение | |
| E12Q-STFCL11 | Расточная оправка | Есть | 12 | 90° | Центральный винт | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| E12Q-STFCR11 | Расточная оправка | Есть | 12 | 90° | Центральный винт | Правое | Положительный | T — треугольная 60° | Внутреннее точение |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к A1216M-SDUCL07.
Пластины токарные по ISO 18326
- DCGT070202-ALKM15Пластина токарная, ромбическая 55°, IC 6,35 мм, сплав KM15
- DCGT070204-ALKM15Пластина токарная, ромбическая 55°, IC 6,35 мм, сплав KM15
- DCGT070204-APKM15Пластина токарная, ромбическая 55°, IC 6,35 мм, сплав KM15
- DCMT070204TN15Пластина токарная, ромбическая 55°, IC 6,35 мм, сплав TN15
- DCMT070204TN30Пластина токарная, ромбическая 55°, IC 6,35 мм, сплав TN30
- DCMT070204TN35Пластина токарная, ромбическая 55°, IC 6,35 мм, сплав TN35
Державки токарные по ISO 56081
- PSC80-PSSNL55070-25Державка токарная Ø80 мм, 45°, левое
Свёрла спиральные монолитные1
- 732312.25Сверло монолитное Ø12,25 мм, 2 зуб., хвостовик Ø14 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
