Canela · Пластины токарные — форма D (ромбическая 55°) · арт. DCGT070204-ALKM15

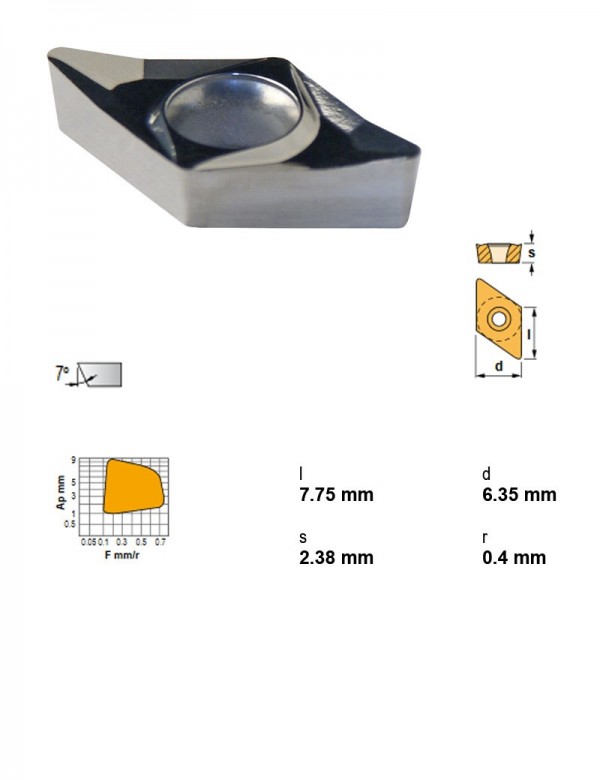

Пластина токарная, ромбическая 55°, IC 6,35 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая, черновая

Применение	Точение
Радиус при вершине	0.4
Характер резания	Непрерывное, лёгкое прерывание, прерывистое
Марка сплава	KM15
I.C.	6,35 мм
Вид обработки	Чистовая, получистовая, черновая
Группа материалов	Чугун
Задний угол	Положительный
Форма пластины	D — ромбическая 55°
Толщина пластины	2,38 мм

Другие типоразмеры серии

Пластины токарные — форма D (ромбическая 55°) — 82 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.

Артикул	Радиус при вершине	I.C., мм	Применение	Марка сплава	Группа материалов	Задний угол	Толщина пластины, мм	Характер резания	Вид обработки	В список
DCGT11T304-ALKM15	0.4	9,52	Точение	KM15	Чугун	Положительный	3,97	Непрерывное, лёгкое прерывание, прерывистое	Чистовая, получистовая, черновая
DCGT11T304-APKM15	0.4	9,52	Точение	KM15	Чугун	Положительный	3,97	Непрерывное, лёгкое прерывание, прерывистое	Чистовая, получистовая
DCGT11T308-ALKM15	0.8	9,52	Точение	KM15	Чугун	Положительный	3,97	Непрерывное, лёгкое прерывание, прерывистое	Чистовая, получистовая, черновая
DCGT11T308-APKM15	0.8	9,52	Точение	KM15	Чугун	Положительный	3,97	Непрерывное, лёгкое прерывание, прерывистое	Чистовая, получистовая
DCGT070202-ALKM15	0.2	6,35	Точение	KM15	Чугун	Положительный	2,38	Непрерывное, лёгкое прерывание, прерывистое	Чистовая, получистовая, черновая
DCGT070202-APKM15	0.2	6,35	Точение	KM15	Чугун	Положительный	2,38	Непрерывное, лёгкое прерывание, прерывистое	Чистовая, получистовая
DCGT070204-ALKM15	0.4	6,35	Точение	KM15	Чугун	Положительный	2,38	Непрерывное, лёгкое прерывание, прерывистое	Чистовая, получистовая, черновая	Текущая
DCGT070204-APKM15	0.4	6,35	Точение	KM15	Чугун	Положительный	2,38	Непрерывное, лёгкое прерывание, прерывистое	Чистовая, получистовая
DCMT11T304NC25	0.4	9,52	Точение	NC25	Сталь	Положительный	3,97	Непрерывное	Чистовая, получистовая
DCMT11T304TN15	0.4	9,52	Точение	TN15	Сталь	Положительный	3,97	Непрерывное, лёгкое прерывание	Чистовая, получистовая
DCMT11T304TN30	0.4	9,52	Точение	TN30	Сталь	Положительный	3,97	Прерывистое	Чистовая, получистовая
DCMT11T304TN35	0.4	9,52	Точение	TN35	Нержавеющая сталь	Положительный	3,97	Лёгкое прерывание	Чистовая, получистовая

Показать ещё · всего в серии 82

Совместимость

Связанные позиции по данным производителя — 111 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходит к позициям

У этих позиций DCGT070204-ALKM15 указан производителем как подходящий.

Оправки расточные79

A12K-SDQCL07Оправка расточная Ø12 мм, 117°30', левое, Внутренняя подача СОЖ Есть
A12K-SDQCR07Оправка расточная Ø12 мм, 117°30', правое, Внутренняя подача СОЖ Есть
A12K-SDUCL07Оправка расточная Ø12 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
A12K-SDUCL07-EXОправка расточная Ø12 мм, 93°, левое, Внутренняя подача СОЖ Есть
A12K-SDUCR07-EXОправка расточная Ø12 мм, 93°, правое, Внутренняя подача СОЖ Есть
A16M-SDQCL07Оправка расточная Ø16 мм, 117°30', левое, Внутренняя подача СОЖ Есть
A16M-SDQCR07Оправка расточная Ø16 мм, 117°30', правое, Внутренняя подача СОЖ Есть
A16M-SDUCL07Оправка расточная Ø16 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
A16M-SDUCL07-EXОправка расточная Ø16 мм, 93°, левое, Внутренняя подача СОЖ Есть
A16M-SDUCR07-EXОправка расточная Ø16 мм, 93°, правое, Внутренняя подача СОЖ Есть
A0810J-SDQCL07Оправка расточная Ø10 мм, 107°30', левое
A0810J-SDQCR07Оправка расточная Ø10 мм, 107°30', правое
A0810J-SDUCL07Оправка расточная Ø10 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
A0810J-SDUCR07Оправка расточная Ø10 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
A1012K-SDQCL07Оправка расточная Ø12 мм, 107°30', левое
A1012K-SDQCR07Оправка расточная Ø12 мм, 107°30', правое
A1012K-SDUCL07Оправка расточная Ø12 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
A1012K-SDUCR07Оправка расточная Ø12 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
A1216M-SDQCL07Оправка расточная Ø16 мм, 107°30', левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
A1216M-SDQCR07Оправка расточная Ø16 мм, 107°30', правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
A1216M-SDUCL07Оправка расточная Ø16 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
A1216M-SDUCR07Оправка расточная Ø16 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
E10M-SDQCL07Оправка расточная Ø10 мм, 117°30', левое, Внутренняя подача СОЖ Есть
E10M-SDQCR07Оправка расточная Ø10 мм, 117°30', правое, Внутренняя подача СОЖ Есть
E10M-SDUCL07Оправка расточная Ø10 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
E10M-SDUCR07Оправка расточная Ø10 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
E12Q-SDQCL07Оправка расточная Ø12 мм, 117°30', левое, Внутренняя подача СОЖ Есть
E12Q-SDQCR07Оправка расточная Ø12 мм, 117°30', правое, Внутренняя подача СОЖ Есть
E12Q-SDUCL07Оправка расточная Ø12 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
E12Q-SDUCR07Оправка расточная Ø12 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
E16R-SDQCL07Оправка расточная Ø16 мм, 117°30', левое, Внутренняя подача СОЖ Есть
E16R-SDQCR07Оправка расточная Ø16 мм, 117°30', правое, Внутренняя подача СОЖ Есть
E16R-SDUCL07Оправка расточная Ø16 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
E16R-SDUCR07Оправка расточная Ø16 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
E20S-SDQCR07Оправка расточная Ø20 мм, 117°30', правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
PSC32-SDUCL11065-07Оправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм, Задний угол Положительный
PSC32-SDUCL13070-07XОправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Есть, Задний угол Положительный
PSC32-SDUCL15080-07XОправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Есть, Задний угол Положительный
PSC32-SDUCR11065-07Оправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм, Задний угол Положительный
PSC32-SDUCR13070-07XОправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Есть, Задний угол Положительный

Показаны первые 40 из 79. Остальные — в разделе Оправки расточные.

Державки токарные по ISO 560832

PSC32-SDJCL22040-07Державка токарная Ø32 мм, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
PSC32-SDJCR22040-07Державка токарная Ø32 мм, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
PSC40-SDJCL27050-07Державка токарная Ø40 мм, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
PSC40-SDJCR27050-07Державка токарная Ø40 мм, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
SDACL0808M07Державка токарная, 8X8, 90°, левое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Форма пластины D — ромбическая 55°
SDACL1010M07Державка токарная, 10X10, 90°, левое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Форма пластины D — ромбическая 55°
SDACL1212M07Державка токарная, 12X12, 90°, левое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Форма пластины D — ромбическая 55°
SDACL1616M07Державка токарная, 16X16, 90°, левое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
SDACR0808M07Державка токарная, 8X8, 90°, правое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Форма пластины D — ромбическая 55°
SDACR1010M07Державка токарная, 10X10, 90°, правое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Форма пластины D — ромбическая 55°
SDACR1212M07Державка токарная, 12X12, 90°, правое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Форма пластины D — ромбическая 55°
SDACR1616M07Державка токарная, 16X16, 90°, правое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
SDJCL0808M07Державка токарная, 8X8, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм
SDJCL1010E07Державка токарная, 10X10, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Форма пластины D — ромбическая 55°
SDJCL1010M07Державка токарная, 10X10, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Форма пластины D — ромбическая 55°
SDJCL1212F07Державка токарная, 12X12, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Форма пластины D — ромбическая 55°
SDJCL1212M07Державка токарная, 12X12, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Форма пластины D — ромбическая 55°
SDJCL1616H07Державка токарная, 16X16, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
SDJCL1616M07Державка токарная, 16X16, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
SDJCL2020K07Державка токарная, 20X20, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм, Задний угол Положительный
SDJCR0808M07Державка токарная, 8X8, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм
SDJCR1010E07Державка токарная, 10X10, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Форма пластины D — ромбическая 55°
SDJCR1010M07Державка токарная, 10X10, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Форма пластины D — ромбическая 55°
SDJCR1212F07Державка токарная, 12X12, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Форма пластины D — ромбическая 55°
SDJCR1212M07Державка токарная, 12X12, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Форма пластины D — ромбическая 55°
SDJCR1616H07Державка токарная, 16X16, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
SDJCR1616M07Державка токарная, 16X16, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
SDJCR2020K07Державка токарная, 20X20, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм, Задний угол Положительный
SDNCN0808D07Державка токарная, 8X8, 63°
SDNCN1010E07Державка токарная, 10X10, 63°
SDNCN1010M07Державка токарная, 10X10, 63°
SDNCN1212F07Державка токарная, 12X12, 63°, Под пластину, I.C. 6,35 мм
