Canela · Пластины токарные — форма D (ромбическая 55°) · арт. DCMT070204TN15

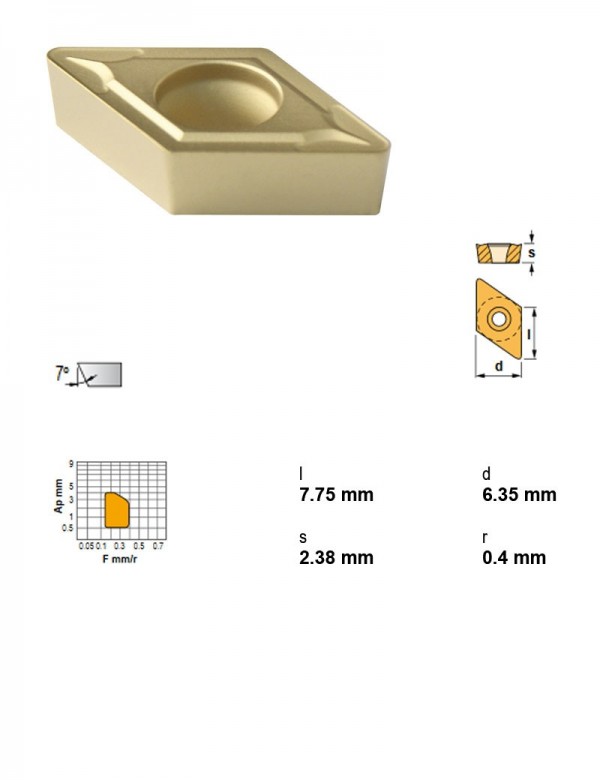

Пластина токарная, ромбическая 55°, IC 6,35 мм, сплав TN15
| Применение | Точение |
|---|---|
| Радиус при вершине | 0.4 |
| Характер резания | Непрерывное, лёгкое прерывание |
| Марка сплава | TN15 |
| I.C. | 6,35 мм |
| Вид обработки | Чистовая, получистовая |
| Группа материалов | Сталь |
| Задний угол | Положительный |
| Форма пластины | D — ромбическая 55° |
| Толщина пластины | 2,38 мм |
Другие типоразмеры серии
Пластины токарные — форма D (ромбическая 55°) — 82 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Радиус при вершине | I.C., мм | Применение | Марка сплава | Группа материалов | Задний угол | Толщина пластины, мм | Характер резания | Вид обработки | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| DCMT11T304TN30 | 0.4 | 9,52 | Точение | TN30 | Сталь | Положительный | 3,97 | Прерывистое | Чистовая, получистовая | |
| DCMT11T304TN35 | 0.4 | 9,52 | Точение | TN35 | Нержавеющая сталь | Положительный | 3,97 | Лёгкое прерывание | Чистовая, получистовая | |
| DCMT11T308NC25 | 0.8 | 9,52 | Точение | NC25 | Сталь | Положительный | 3,97 | Непрерывное | Чистовая, получистовая | |
| DCMT11T308TN15 | 0.8 | 9,52 | Точение | TN15 | Сталь | Положительный | 3,97 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| DCMT11T308TN30 | 0.8 | 9,52 | Точение | TN30 | Сталь | Положительный | 3,97 | Прерывистое | Чистовая, получистовая | |
| DCMT11T308TN35 | 0.8 | 9,52 | Точение | TN35 | Нержавеющая сталь | Положительный | 3,97 | Лёгкое прерывание | Чистовая, получистовая | |
| DCMT070204TN15 | 0.4 | 6,35 | Точение | TN15 | Сталь | Положительный | 2,38 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | Текущая |
| DCMT070204TN30 | 0.4 | 6,35 | Точение | TN30 | Сталь | Положительный | 2,38 | Прерывистое | Чистовая, получистовая | |
| DCMT070204TN35 | 0.4 | 6,35 | Точение | TN35 | Нержавеющая сталь | Положительный | 2,38 | Лёгкое прерывание | Чистовая, получистовая | |
| DCMT150408TN15 | 0.8 | 12,7 | Точение | TN15 | Сталь | Положительный | 4,76 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| DCMW11T304CB30 | 0.4 | 9,52 | Точение | CB30 | Твёрдые материалы | Положительный | 3,97 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| DCMW11T304CB70 | 0.4 | 9,52 | Точение | CB70 | Твёрдые материалы | Положительный | 3,97 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая |
Совместимость
Связанные позиции по данным производителя — 111 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций DCMT070204TN15 указан производителем как подходящий.
Оправки расточные79
- A12K-SDQCL07Оправка расточная Ø12 мм, 117°30', левое, Внутренняя подача СОЖ Есть
- A12K-SDQCR07Оправка расточная Ø12 мм, 117°30', правое, Внутренняя подача СОЖ Есть
- A12K-SDUCL07Оправка расточная Ø12 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- A12K-SDUCL07-EXОправка расточная Ø12 мм, 93°, левое, Внутренняя подача СОЖ Есть
- A12K-SDUCR07-EXОправка расточная Ø12 мм, 93°, правое, Внутренняя подача СОЖ Есть
- A16M-SDQCL07Оправка расточная Ø16 мм, 117°30', левое, Внутренняя подача СОЖ Есть
- A16M-SDQCR07Оправка расточная Ø16 мм, 117°30', правое, Внутренняя подача СОЖ Есть
- A16M-SDUCL07Оправка расточная Ø16 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- A16M-SDUCL07-EXОправка расточная Ø16 мм, 93°, левое, Внутренняя подача СОЖ Есть
- A16M-SDUCR07-EXОправка расточная Ø16 мм, 93°, правое, Внутренняя подача СОЖ Есть
- A0810J-SDQCL07Оправка расточная Ø10 мм, 107°30', левое
- A0810J-SDQCR07Оправка расточная Ø10 мм, 107°30', правое
- A0810J-SDUCL07Оправка расточная Ø10 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- A0810J-SDUCR07Оправка расточная Ø10 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- A1012K-SDQCL07Оправка расточная Ø12 мм, 107°30', левое
- A1012K-SDQCR07Оправка расточная Ø12 мм, 107°30', правое
- A1012K-SDUCL07Оправка расточная Ø12 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- A1012K-SDUCR07Оправка расточная Ø12 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- A1216M-SDQCL07Оправка расточная Ø16 мм, 107°30', левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- A1216M-SDQCR07Оправка расточная Ø16 мм, 107°30', правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- A1216M-SDUCL07Оправка расточная Ø16 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- A1216M-SDUCR07Оправка расточная Ø16 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- E10M-SDQCL07Оправка расточная Ø10 мм, 117°30', левое, Внутренняя подача СОЖ Есть
- E10M-SDQCR07Оправка расточная Ø10 мм, 117°30', правое, Внутренняя подача СОЖ Есть
- E10M-SDUCL07Оправка расточная Ø10 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- E10M-SDUCR07Оправка расточная Ø10 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- E12Q-SDQCL07Оправка расточная Ø12 мм, 117°30', левое, Внутренняя подача СОЖ Есть
- E12Q-SDQCR07Оправка расточная Ø12 мм, 117°30', правое, Внутренняя подача СОЖ Есть
- E12Q-SDUCL07Оправка расточная Ø12 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- E12Q-SDUCR07Оправка расточная Ø12 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- E16R-SDQCL07Оправка расточная Ø16 мм, 117°30', левое, Внутренняя подача СОЖ Есть
- E16R-SDQCR07Оправка расточная Ø16 мм, 117°30', правое, Внутренняя подача СОЖ Есть
- E16R-SDUCL07Оправка расточная Ø16 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- E16R-SDUCR07Оправка расточная Ø16 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- E20S-SDQCR07Оправка расточная Ø20 мм, 117°30', правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- PSC32-SDUCL11065-07Оправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- PSC32-SDUCL13070-07XОправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC32-SDUCL15080-07XОправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC32-SDUCR11065-07Оправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- PSC32-SDUCR13070-07XОправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Есть, Задний угол Положительный
Показаны первые 40 из 79. Остальные — в разделе Оправки расточные.
Державки токарные по ISO 560832
- PSC32-SDJCL22040-07Державка токарная Ø32 мм, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- PSC32-SDJCR22040-07Державка токарная Ø32 мм, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- PSC40-SDJCL27050-07Державка токарная Ø40 мм, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- PSC40-SDJCR27050-07Державка токарная Ø40 мм, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- SDACL0808M07Державка токарная, 8X8, 90°, левое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Форма пластины D — ромбическая 55°
- SDACL1010M07Державка токарная, 10X10, 90°, левое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Форма пластины D — ромбическая 55°
- SDACL1212M07Державка токарная, 12X12, 90°, левое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Форма пластины D — ромбическая 55°
- SDACL1616M07Державка токарная, 16X16, 90°, левое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- SDACR0808M07Державка токарная, 8X8, 90°, правое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Форма пластины D — ромбическая 55°
- SDACR1010M07Державка токарная, 10X10, 90°, правое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Форма пластины D — ромбическая 55°
- SDACR1212M07Державка токарная, 12X12, 90°, правое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Форма пластины D — ромбическая 55°
- SDACR1616M07Державка токарная, 16X16, 90°, правое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- SDJCL0808M07Державка токарная, 8X8, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм
- SDJCL1010E07Державка токарная, 10X10, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Форма пластины D — ромбическая 55°
- SDJCL1010M07Державка токарная, 10X10, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Форма пластины D — ромбическая 55°
- SDJCL1212F07Державка токарная, 12X12, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Форма пластины D — ромбическая 55°
- SDJCL1212M07Державка токарная, 12X12, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Форма пластины D — ромбическая 55°
- SDJCL1616H07Державка токарная, 16X16, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- SDJCL1616M07Державка токарная, 16X16, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- SDJCL2020K07Державка токарная, 20X20, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- SDJCR0808M07Державка токарная, 8X8, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм
- SDJCR1010E07Державка токарная, 10X10, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Форма пластины D — ромбическая 55°
- SDJCR1010M07Державка токарная, 10X10, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Форма пластины D — ромбическая 55°
- SDJCR1212F07Державка токарная, 12X12, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Форма пластины D — ромбическая 55°
- SDJCR1212M07Державка токарная, 12X12, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Форма пластины D — ромбическая 55°
- SDJCR1616H07Державка токарная, 16X16, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- SDJCR1616M07Державка токарная, 16X16, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- SDJCR2020K07Державка токарная, 20X20, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- SDNCN0808D07Державка токарная, 8X8, 63°
- SDNCN1010E07Державка токарная, 10X10, 63°
- SDNCN1010M07Державка токарная, 10X10, 63°
- SDNCN1212F07Державка токарная, 12X12, 63°, Под пластину, I.C. 6,35 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
