Canela · Оправки расточные — внутреннее точение · арт. A32S-PSKNL12

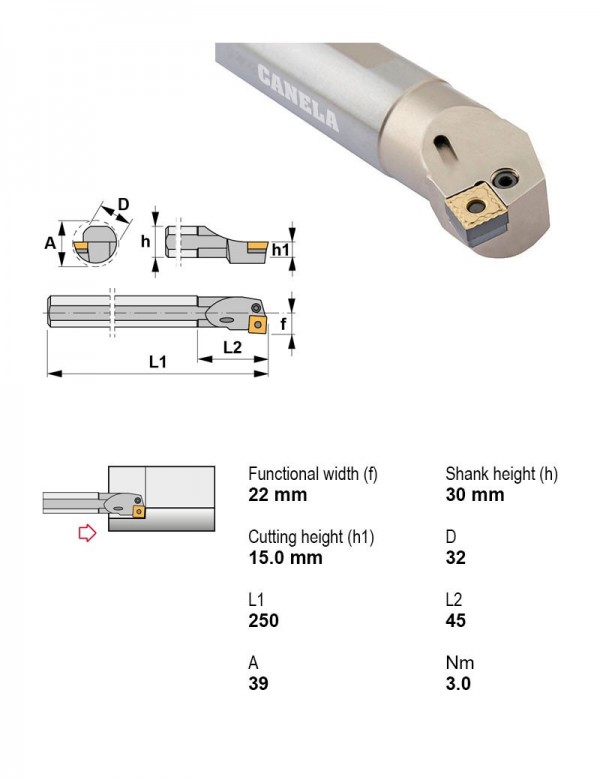

Оправка расточная Ø32 мм, 75°, левое
| Применение | Внутреннее точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 32 |
| Задний угол | Отрицательный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Оправки расточные — внутреннее точение — 347 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Присоединение | Внутренняя подача СОЖ | Диаметр хвостовика | Главный угол в плане | Крепление пластины | Направление резания | Задний угол | Форма пластины | Применение | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| A25R-STFCL16 | Расточная оправка | Есть | 25 | 90° | Центральный винт | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| A25R-STFCR16 | Расточная оправка | Есть | 25 | 90° | Центральный винт | Правое | Положительный | T — треугольная 60° | Внутреннее точение | |
| A25X-STFCL16-N | Расточная оправка виброгасящая | Есть | 25 | 90° | Центральный винт | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| A25X-STFCR16-N | Расточная оправка виброгасящая | Есть | 25 | 90° | Центральный винт | Правое | Положительный | T — треугольная 60° | Внутреннее точение | |
| A25X-STXNL16-N | Виброгасящее исполнение | Есть | 25 | 113° | Центральный винт | Левое | Отрицательный | T — треугольная 60° | — | |
| A25X-STXNR16-N | Виброгасящее исполнение | Есть | 25 | 113° | Центральный винт | Правое | Отрицательный | T — треугольная 60° | — | |
| A32S-PSKNL12 | Расточная оправка | Есть | 32 | 75° | Рычажный зажим | Левое | Отрицательный | S — квадратная 90° | Внутреннее точение | Текущая |
| A32S-PSKNR12 | Расточная оправка | Есть | 32 | 75° | Рычажный зажим | Правое | Отрицательный | S — квадратная 90° | Внутреннее точение | |
| A32S-PSSNL12 | Расточная оправка | Есть | 32 | 45° | Рычажный зажим | Левое | Отрицательный | S — квадратная 90° | Внутреннее точение | |
| A32S-PSSNR12 | Расточная оправка | Есть | 32 | 45° | Рычажный зажим | Правое | Отрицательный | S — квадратная 90° | Внутреннее точение | |
| A32S-PTFNL16 | Расточная оправка | Есть | 32 | 90° | Рычажный зажим | Левое | Отрицательный | T — треугольная 60° | Внутреннее точение | |
| A32S-PTFNR16 | Расточная оправка | Есть | 32 | 90° | Рычажный зажим | Правое | Отрицательный | T — треугольная 60° | Внутреннее точение |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к A32S-PSKNL12.
Пластины токарные по ISO 18323
- SNMG120404FMC-TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15
- SNMG120408KC-TK15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TK15
- SNMG120408TC-TS20Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TS20
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм
Оправки расточные1
- PSC63-DCLNL17100-12Оправка расточная Ø63 мм, 95°, левое
Документы по позиции
Для этой позиции технический лист пока не привязан.
