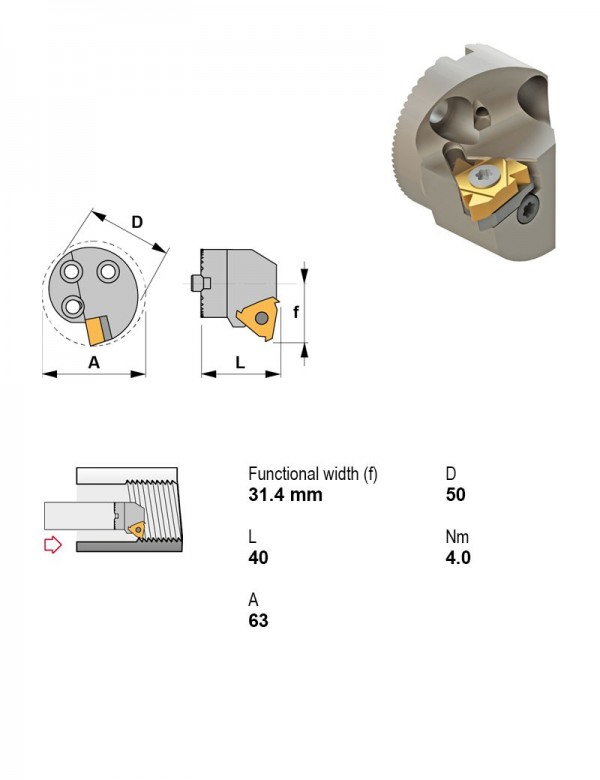

Головка режущая сменная для виброгасящих оправок Ø50 мм, 113°, левое
| Главный угол в плане | 113° |
|---|---|
| Крепление пластины | Центральный винт |
| Присоединение | Виброгасящее исполнение |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 50 мм |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул A50X-STXNL22-N в строку поиска. Тип изделия указан в коротком описании под названием.
Другие типоразмеры серии
Головки режущие сменные для виброгасящих оправок — 82 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | Задний угол | Форма пластины | Применение | Диаметр задней части, дюйм | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| A50X-SCLCL12-N | 95° | Центральный винт | Левое | 50 | 12.7 | Положительный | C — ромбическая 80° | внутреннее торцевание, внутреннее точение | 2.480 | |
| A50X-SCLCR12-N | 95° | Центральный винт | Правое | 50 | 12.7 | Положительный | C — ромбическая 80° | внутреннее торцевание, внутреннее точение | 2.480 | |
| A50X-SDUCL11-N | 93° | Центральный винт | Левое | 50 | 9.52 | Положительный | D — ромбическая 55° | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 2.480 | |
| A50X-SDUCR11-N | 93° | Центральный винт | Правое | 50 | 9.52 | Положительный | D — ромбическая 55° | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 2.480 | |
| A50X-STFCL16-N | 90° | Центральный винт | Левое | 50 | 9.52 | Положительный | T — треугольная 60° | Внутреннее точение | 2.480 | |
| A50X-STFCR16-N | 90° | Центральный винт | Правое | 50 | 9.52 | Положительный | T — треугольная 60° | Внутреннее точение | 2.480 | |
| A50X-STXNL22-N | 113° | Центральный винт | Левое | 50 | 12.7 | Отрицательный | T — треугольная 60° | — | — | Текущая |
| A50X-STXNR22-N | 113° | Центральный винт | Правое | 50 | 12.7 | Отрицательный | T — треугольная 60° | — | — | |
| A60X-MTUNL22-N | 93° | Клиновой или двойной зажим | Левое | 60 | 12.7 | Отрицательный | T — треугольная 60° | внутреннее торцевание, внутреннее профилирование, внутреннее точение | — | |
| A60X-MTUNR22-N | 93° | Клиновой или двойной зажим | Правое | 60 | 12.7 | Отрицательный | T — треугольная 60° | внутреннее торцевание, внутреннее профилирование, внутреннее точение | — | |
| A60X-PCLNL12-N | 95° | Рычажный зажим | Левое | 60 | 12.7 | Отрицательный | C — ромбическая 80° | внутреннее торцевание, внутреннее точение | 3.150 | |
| A60X-PCLNL16-N | 95° | Рычажный зажим | Левое | 60 | 15.88 | Отрицательный | C — ромбическая 80° | внутреннее торцевание, внутреннее точение | 3.150 |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к A50X-STXNL22-N.
Пластины резьбовые токарные3
- 22NL-400ISOTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 4 мм, Тип резьбы ISO, левое
- 22NL-N55TIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Профиль резьбы 55°, левое
- 22NL-N60TIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Профиль резьбы 60°, левое
Подходит к позициям
У этих позиций A50X-STXNL22-N указан производителем как подходящий.
Оправки расточные1
- J50/550Оправка расточная Ø50 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
