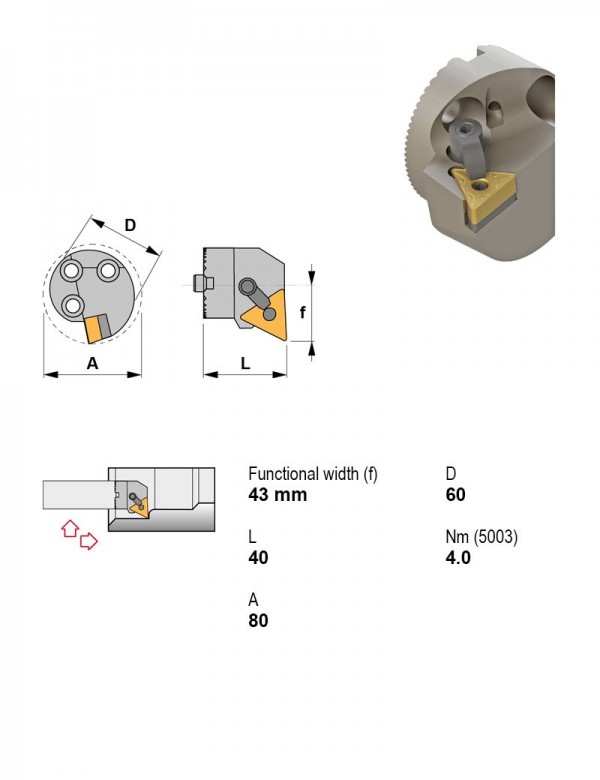

Canela · Оправки расточные — клиновой или двойной зажим, пластина T (треугольная 60°) · арт. A60X-MTUNL22-N
Головка режущая сменная для виброгасящих оправок Ø60 мм, 93°, левое
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Клиновой или двойной зажим |
| Присоединение | Виброгасящее исполнение |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 60 мм |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул A60X-MTUNL22-N в строку поиска. Тип изделия указан в коротком описании под названием.
Другие типоразмеры серии
Оправки расточные — клиновой или двойной зажим, пластина T (треугольная 60°) — 54 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|
| A40X-MTUNL16-N | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Есть | Левое | 40 | 9.52 | |
| A40X-MTUNR16-N | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Есть | Правое | 40 | 9.52 | |
| A50X-MTUNL16-N | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Есть | Левое | 50 | 9.52 | |
| A50X-MTUNL22-N | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Есть | Левое | 50 | 12.7 | |
| A50X-MTUNR16-N | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Есть | Правое | 50 | 9.52 | |
| A50X-MTUNR22-N | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Есть | Правое | 50 | 12.7 | |
| A60X-MTUNL22-N | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Есть | Левое | 60 | 12.7 | Текущая |
| A60X-MTUNR22-N | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Есть | Правое | 60 | 12.7 | |
| PSC40-MTFNL17090-16 | Внутреннее точение | 90° | Есть | Левое | 40 | 9.52 | |
| PSC40-MTFNL22110-16 | Внутреннее точение | 90° | Есть | Левое | 40 | 9.52 | |
| PSC40-MTFNL27120-16 | Внутреннее точение | 90° | Есть | Левое | 40 | 9.52 | |
| PSC40-MTFNR17090-16 | Внутреннее точение | 90° | Есть | Правое | 40 | 9.52 |
Совместимость
Связанные позиции по данным производителя — 13 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к A60X-MTUNL22-N.
Пластины токарные по ISO 18323
- TNMA220412TK15Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
- TNMG220408MC-TN15Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8
- TNMG220408MC-TN30Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
Подходит к позициям
У этих позиций A60X-MTUNL22-N указан производителем как подходящий.
Оснастка модульная PSC1
- PSC63-J60Переходник виброгасящий PSC63 Ø60
Документы по позиции
Для этой позиции документы пока не привязаны.
Нужна консультация по позиции — материал детали, аналог или срок поставки?
Задать вопрос по позиции
