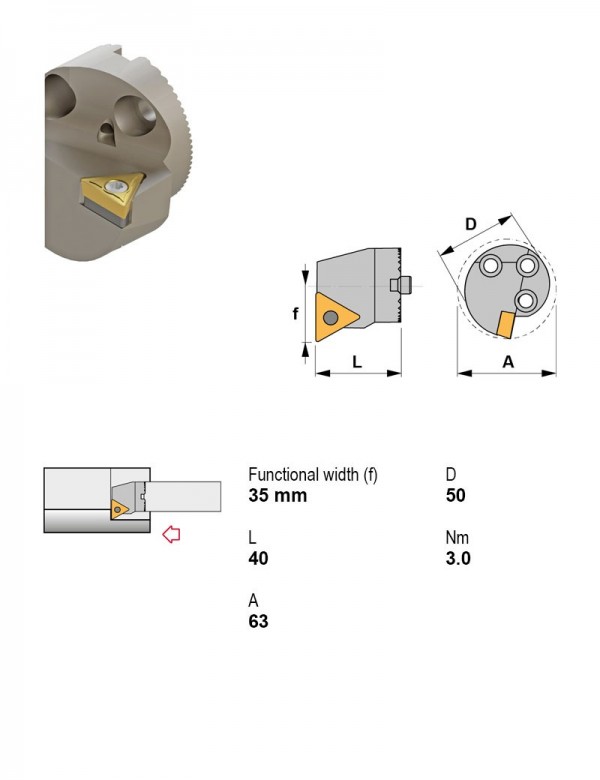

Canela · Оправки расточные — центральный винт, пластина T (треугольная 60°) · арт. A50X-STFCR16-N
Оправка расточная Ø50 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
| Применение | Внутреннее точение |
|---|---|
| Главный угол в плане | 90° |
| Диаметр задней части | 2.480 дюйм |
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка виброгасящая |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 50 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Оправки расточные — центральный винт, пластина T (треугольная 60°) — 147 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Применение | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|---|
| A40T-STFCR16 | 90° | Расточная оправка | Есть | Правое | Положительный | Внутреннее точение | 40 | 9.52 | |
| A40X-STFCL16-N | 90° | Расточная оправка виброгасящая | Есть | Левое | Положительный | Внутреннее точение | 40 | 9.52 | |
| A40X-STFCR16-N | 90° | Расточная оправка виброгасящая | Есть | Правое | Положительный | Внутреннее точение | 40 | 9.52 | |
| A40X-STXNL22-N | 113° | Виброгасящее исполнение | Есть | Левое | Отрицательный | — | 40 | 12.7 | |
| A40X-STXNR22-N | 113° | Виброгасящее исполнение | Есть | Правое | Отрицательный | — | 40 | 12.7 | |
| A50X-STFCL16-N | 90° | Расточная оправка виброгасящая | Есть | Левое | Положительный | Внутреннее точение | 50 | 9.52 | |
| A50X-STFCR16-N | 90° | Расточная оправка виброгасящая | Есть | Правое | Положительный | Внутреннее точение | 50 | 9.52 | Текущая |
| A50X-STXNL22-N | 113° | Виброгасящее исполнение | Есть | Левое | Отрицательный | — | 50 | 12.7 | |
| A50X-STXNR22-N | 113° | Виброгасящее исполнение | Есть | Правое | Отрицательный | — | 50 | 12.7 | |
| A60X-STFCL16-N | 90° | Расточная оправка виброгасящая | Есть | Левое | Положительный | Внутреннее точение | 60 | 9.52 | |
| A60X-STFCR16-N | 90° | Расточная оправка виброгасящая | Есть | Правое | Положительный | Внутреннее точение | 60 | 9.52 | |
| A60X-STXNL22-N | 113° | Виброгасящее исполнение | Есть | Левое | Отрицательный | — | 60 | 12.7 |
Совместимость
Связанные позиции по данным производителя — 19 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к A50X-STFCR16-N.
Пластины токарные по ISO 183212
- TCGT16T302-ALKM15Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,2 мм, сплав KM15
- TCGT16T304-ALKM15Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,4 мм, сплав KM15
- TCGT16T308-ALKM15Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,8 мм, сплав KM15
- TCMT16T304TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T304TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T304TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Задний угол Положительный
- TCMT16T308-39TL20Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,8 мм, сплав TL20
- TCMT16T308-39TL40Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,8 мм, сплав TL40
- TCMT16T308PM25Пластина токарная, треугольная 60°, IC 9,52 мм, сплав PM25
- TCMT16T308TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T308TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T308TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Задний угол Положительный
Пластины фрезерные2
- TCMW16T304KM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Толщина пластины 3,97 мм
- TCMW16T308KM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, Толщина пластины 3,97 мм
Винты для пластин1
- 1335Винт Torx M3,5×0,6 1335
Державки резьбовые токарные1
- PSC63-NER35175-04Державка резьбовая Ø63 мм, Применение Канавки, Крепление пластины Прижим Top Notch
Державки токарные по ISO 56081
- PSC40-DCLNR27055-16Державка токарная Ø40 мм, 95°, правое, Крепление пластины Прижим за лунку, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
Запчасти к инструменту1
- 3414Пластина опорная треугольная 3414
Подходит к позициям
У этих позиций A50X-STFCR16-N указан производителем как подходящий.
Оправки расточные1
- J50/550Оправка расточная Ø50 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
