Canela · Оправки расточные — рычажный зажим, пластина C (ромбическая 80°) · арт. A60X-PCLNL16-N

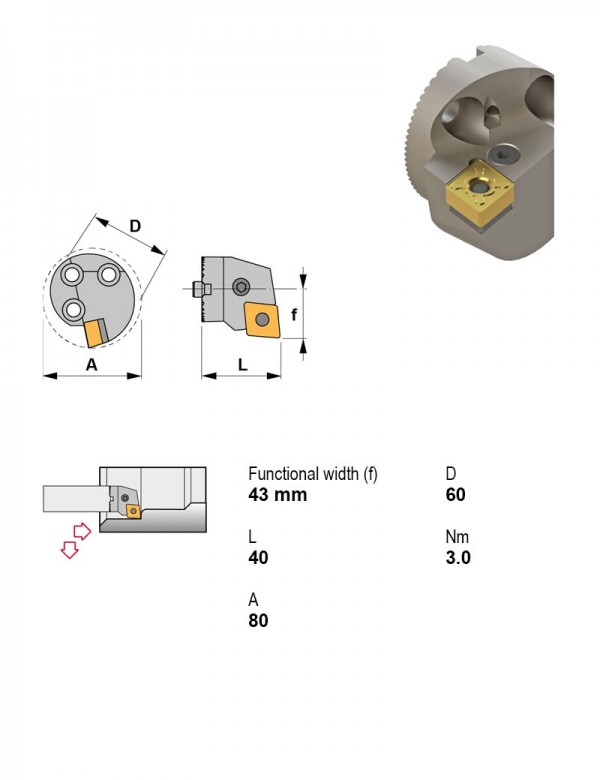

Оправка расточная Ø60 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Диаметр задней части | 3.150 дюйм |
| Крепление пластины | Рычажный зажим |
| Присоединение | Расточная оправка виброгасящая |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 60 мм |
| Под пластину, I.C. | 15.88 мм |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Оправки расточные — рычажный зажим, пластина C (ромбическая 80°) — 119 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| A40X-PCLNR12-N | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка виброгасящая | Есть | Правое | 40 | 12.7 | |
| A50X-PCLNL12-N | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка виброгасящая | Есть | Левое | 50 | 12.7 | |
| A50X-PCLNL16-N | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка виброгасящая | Есть | Левое | 50 | 15.88 | |
| A50X-PCLNR12-N | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка виброгасящая | Есть | Правое | 50 | 12.7 | |
| A50X-PCLNR16-N | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка виброгасящая | Есть | Правое | 50 | 15.88 | |
| A60X-PCLNL12-N | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка виброгасящая | Есть | Левое | 60 | 12.7 | |
| A60X-PCLNL16-N | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка виброгасящая | Есть | Левое | 60 | 15.88 | Текущая |
| A60X-PCLNR12-N | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка виброгасящая | Есть | Правое | 60 | 12.7 | |
| A60X-PCLNR16-N | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка виброгасящая | Есть | Правое | 60 | 15.88 | |
| PCFNL16CA-12 | внутреннее торцевание, внутреннее точение | 90° | Картридж | Нет | Левое | — | — | |
| PCFNL20CA-12 | внутреннее торцевание, внутреннее точение | 90° | Картридж | Нет | Левое | — | — | |
| PCFNL25CA-16 | внутреннее торцевание, внутреннее точение | 90° | Картридж | Нет | Левое | — | — |
Совместимость
Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к A60X-PCLNL16-N.
Пластины токарные по ISO 18322
- CNMG160608RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 0,8
- CNMG160612RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 1,2
Винты для пластин1
- 4115Штифт стопорный 4115
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Запчасти к инструменту1
- 3616Пластина опорная ромбическая 80° 3616
Оправки расточные1
- PSC40-SVQCL27080-16Оправка расточная Ø40 мм, 107°30', левое, Присоединение PSC, Под пластину, I.C. 9,52 мм
Пластины расточные для малых отверстий1
- LS16.1897.02TL20Пластина расточная S16.1897.02, R 0,2 мм, отверстие от Ø15,5 мм, левая, сплав TL20
Подходит к позициям
У этих позиций A60X-PCLNL16-N указан производителем как подходящий.
Оснастка модульная PSC1
- PSC63-J60Переходник виброгасящий PSC63 Ø60
