Canela · Пластины токарные — точение · арт. CNGX120712CX9

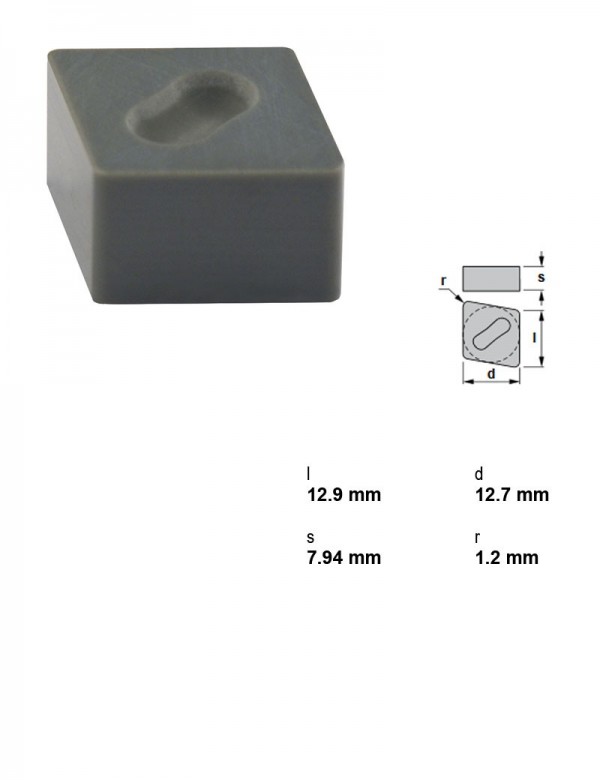

Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав CX9
| Применение | Точение |
|---|---|
| Радиус при вершине | 1.2 |
| Марка сплава | CX9 |
| Вписанная окружность (IC) | 12,7 |
| Группа материалов | Чугун |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
| Толщина пластины | 7,94 |
Другие типоразмеры серии
Пластины токарные — точение — 367 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Марка сплава | Группа материалов | Форма пластины | Толщина пластины | Вписанная окружность (IC) | Задний угол | Радиус при вершине | В список |
|---|---|---|---|---|---|---|---|---|
| CNGN120716CW1 | CW1 | Жаропрочные сплавы и титан | C — ромбическая 80° | 7,94 | 12,7 | Отрицательный | 1.6 | |
| CNGP120404TS15 | TS15 | Нержавеющая сталь | C — ромбическая 80° | 4,76 | 12,7 | Отрицательный | 0.4 | |
| CNGP120408TS15 | TS15 | Нержавеющая сталь | C — ромбическая 80° | 4,76 | 12,7 | Отрицательный | 0.8 | |
| CNGX120708CX6 | CX6 | Чугун | C — ромбическая 80° | 7,94 | 12,7 | Отрицательный | 0.8 | |
| CNGX120708CX9 | CX9 | Чугун | C — ромбическая 80° | 7,94 | 12,7 | Отрицательный | 0.8 | |
| CNGX120712CX6 | CX6 | Чугун | C — ромбическая 80° | 7,94 | 12,7 | Отрицательный | 1.2 | |
| CNGX120712CX9 | CX9 | Чугун | C — ромбическая 80° | 7,94 | 12,7 | Отрицательный | 1.2 | Текущая |
| CNGX120716CX6 | CX6 | Чугун | C — ромбическая 80° | 7,94 | 12,7 | Отрицательный | 1.6 | |
| CNGX120716CX9 | CX9 | Чугун | C — ромбическая 80° | 7,94 | 12,7 | Отрицательный | 1.6 | |
| CNGX160712CX6 | CX6 | Чугун | C — ромбическая 80° | 7,94 | 15,88 | Отрицательный | 1.2 | |
| CNGX160716CX6 | CX6 | Чугун | C — ромбическая 80° | 7,94 | 15,88 | Отрицательный | 1.6 | |
| CNGX160716CX9 | CX9 | Чугун | C — ромбическая 80° | 7,94 | 15,88 | Отрицательный | 1.6 |
Совместимость
Связанные позиции по данным производителя — 18 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций CNGX120712CX9 указан производителем как подходящий.
Державки токарные по ISO 560812
- CCBNL2525M12-7CXДержавка токарная керамическая, 25X25, 75°, левое
- CCBNL3225P12-7CXДержавка токарная керамическая, 32X25, 75°, левое
- CCBNR2525M12-7CXДержавка токарная керамическая, 25X25, 75°, правое
- CCBNR3225P12-7CXДержавка токарная керамическая, 32X25, 75°, правое
- CCKNL2525M12-7CXДержавка токарная керамическая, 25X25, 75°, левое
- CCKNL3225P12-7CXДержавка токарная керамическая, 32X25, 75°, левое
- CCKNR2525M12-7CXДержавка токарная керамическая, 25X25, 75°, правое
- CCKNR3225P12-7CXДержавка токарная керамическая, 32X25, 75°, правое
- CCLNL2525M12-7CXДержавка токарная керамическая, 25X25, 95°, левое
- CCLNL3225P12-7CXДержавка токарная керамическая, 32X25, 95°, левое
- CCLNR3225P12-4CXДержавка токарная керамическая, 32X25, 95°, правое
- CCLNR3225P16-CDДержавка токарная керамическая, 32X25, 95°, правое
Оправки расточные6
- S32S-CCLNL12-7CXОправка расточная керамическая Ø32 мм, 95°, левое
- S32S-CCLNR12-7CXОправка расточная керамическая Ø32 мм, 95°, правое
- S40T-CCLNL12-7CXОправка расточная керамическая Ø40 мм, 95°, левое
- S40T-CCLNR12-7CXОправка расточная керамическая Ø40 мм, 95°, правое
- S50U-CCLNL12-7CXОправка расточная керамическая Ø50 мм, 95°, левое
- S50U-CCLNR12-7CXОправка расточная керамическая Ø50 мм, 95°, правое
Документы по позиции
Для этой позиции технический лист пока не привязан.
Нужна консультация по позиции — материал детали, аналог или срок поставки?
