Canela · Державки токарные керамические — прижим сверху, пластина C (ромбическая 80°) · арт. CCLNL3225P16-CX

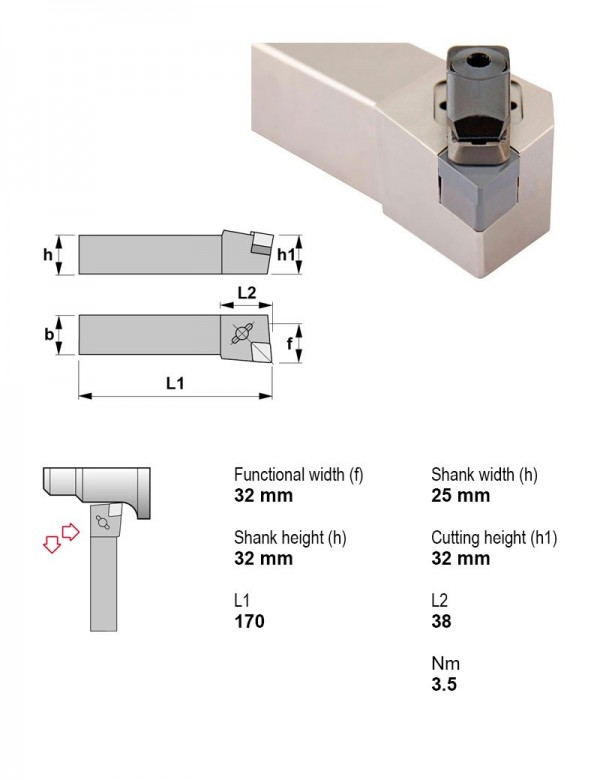

Державка токарная керамическая, 32X25, 95°, левое, Применение Точение, Форма пластины C — ромбическая 80°
| Применение | Точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Прижим сверху |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Отрицательный |
| Сечение державки | 32X25 |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Державки токарные керамические — прижим сверху, пластина C (ромбическая 80°) — 64 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Направление резания | Сечение державки | В список |
|---|---|---|---|---|---|
| CCLNL2525M16-CX | Точение | 95° | Левое | 25X25 | |
| CCLNL3225P12-4CD | Точение | 95° | Левое | 32X25 | |
| CCLNL3225P12-4CX | Точение | 95° | Левое | 32X25 | |
| CCLNL3225P12-7CD | Точение | 95° | Левое | 32X25 | |
| CCLNL3225P12-7CX | Точение | 95° | Левое | 32X25 | |
| CCLNL3225P16-CD | Точение | 95° | Левое | 32X25 | |
| CCLNL3225P16-CX | Точение | 95° | Левое | 32X25 | Текущая |
| CCLNR2525M12-4CD | Точение | 95° | Правое | 25X25 | |
| CCLNR2525M12-4CX | Точение | 95° | Правое | 25X25 | |
| CCLNR2525M12-7CD | Точение | 95° | Правое | 25X25 | |
| CCLNR2525M12-7CX | Точение | 95° | Правое | 25X25 | |
| CCLNR2525M16-CD | Точение | 95° | Правое | 25X25 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CCLNL3225P16-CX.
Пластины токарные по ISO 18323
- CNGX160712CX6Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав CX6, Радиус при вершине 1,2
- CNGX160716CX6Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав CX6, Радиус при вершине 1,6
- CNGX160716CX9Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав CX9
Винты для пластин1
- 1180Винт Torx M8×1 1180
Державки токарные по ISO 56081
- CPTS-2432Державка токарная, 1.50
Запчасти к инструменту1
- ICSN-533Пластина опорная ромбическая 80° ICSN-533
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
