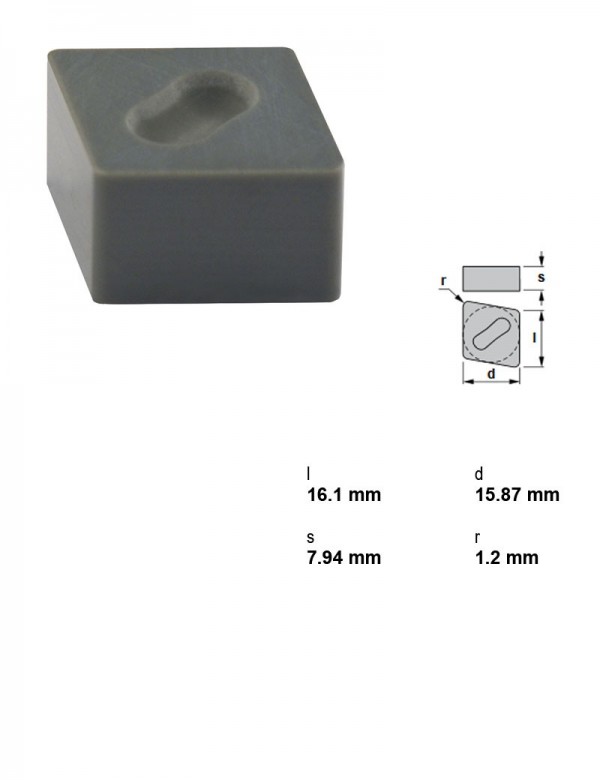

Canela · Пластины токарные — форма C (ромбическая 80°) · арт. CNGX160712CX6
Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав CX6, Радиус при вершине 1,2
| Применение | Точение |
|---|---|
| Радиус при вершине | 1.2 |
| Марка сплава | CX6 |
| I.C. | 15,88 мм |
| Группа материалов | Чугун |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
| Толщина пластины | 7,94 мм |
Другие типоразмеры серии
Пластины токарные — форма C (ромбическая 80°) — 71 позиция серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Радиус при вершине | Марка сплава | I.C., мм | Группа материалов | Задний угол | Толщина пластины, мм | Характер резания | Вид обработки | В список |
|---|---|---|---|---|---|---|---|---|---|
| CNGX120708CX6 | 0.8 | CX6 | 12,7 | Чугун | Отрицательный | 7,94 | — | — | |
| CNGX120708CX9 | 0.8 | CX9 | 12,7 | Чугун | Отрицательный | 7,94 | — | — | |
| CNGX120712CX6 | 1.2 | CX6 | 12,7 | Чугун | Отрицательный | 7,94 | — | — | |
| CNGX120712CX9 | 1.2 | CX9 | 12,7 | Чугун | Отрицательный | 7,94 | — | — | |
| CNGX120716CX6 | 1.6 | CX6 | 12,7 | Чугун | Отрицательный | 7,94 | — | — | |
| CNGX120716CX9 | 1.6 | CX9 | 12,7 | Чугун | Отрицательный | 7,94 | — | — | |
| CNGX160712CX6 | 1.2 | CX6 | 15,88 | Чугун | Отрицательный | 7,94 | — | — | Текущая |
| CNGX160716CX6 | 1.6 | CX6 | 15,88 | Чугун | Отрицательный | 7,94 | — | — | |
| CNGX160716CX9 | 1.6 | CX9 | 15,88 | Чугун | Отрицательный | 7,94 | — | — | |
| CNMA120408TK15 | 0.4 | TK15 | 12,7 | Чугун | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | |
| CNMA120412TK15 | 0.8 | TK15 | 12,7 | Чугун | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | |
| CNMG090304FC-TN15 | 0.4 | TN15 | 9,52 | Сталь | Отрицательный | 3,18 | Непрерывное, лёгкое прерывание | Чистовая, получистовая |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций CNGX160712CX6 указан производителем как подходящий.
Державки токарные по ISO 56087
- CCBNL2525M16-CXДержавка токарная керамическая, 25X25, 75°, левое, Применение Точение, Форма пластины C — ромбическая 80°
- CCBNL3225P16-CXДержавка токарная керамическая, 32X25, 75°, левое, Применение Точение, Форма пластины C — ромбическая 80°
- CCBNR2525M16-CXДержавка токарная керамическая, 25X25, 75°, правое, Применение Точение, Форма пластины C — ромбическая 80°
- CCBNR3225P16-CXДержавка токарная керамическая, 32X25, 75°, правое, Применение Точение, Форма пластины C — ромбическая 80°
- CCLNL2525M16-CXДержавка токарная керамическая, 25X25, 95°, левое, Применение Точение, Форма пластины C — ромбическая 80°
- CCLNL3225P16-CXДержавка токарная керамическая, 32X25, 95°, левое, Применение Точение, Форма пластины C — ромбическая 80°
- CCLNR3225P16-CXДержавка токарная керамическая, 32X25, 95°, правое, Применение Точение, Форма пластины C — ромбическая 80°
Документы по позиции
Для этой позиции документы пока не привязаны.
