Canela · Пластины токарные — форма C (ромбическая 80°) · арт. CNGX160716CX9

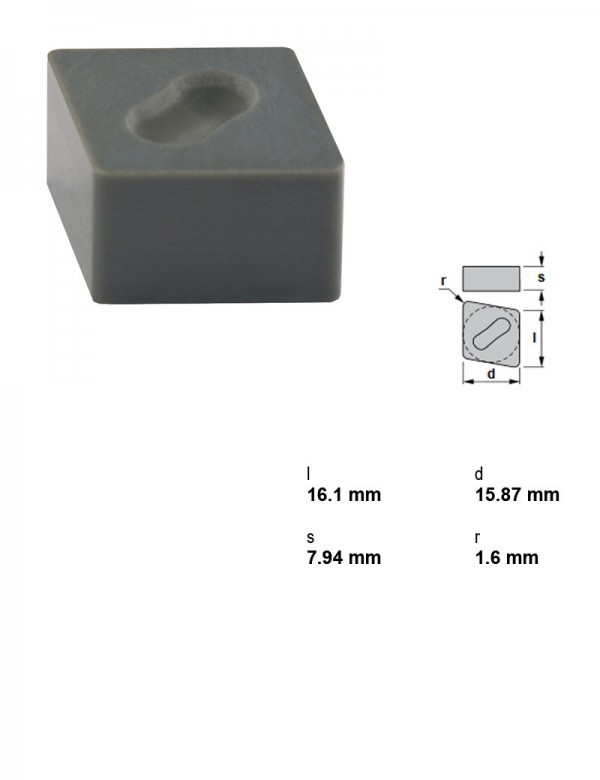

Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав CX9
| Применение | Точение |
|---|---|
| Радиус при вершине | 1.6 |
| Марка сплава | CX9 |
| I.C. | 15,88 мм |
| Группа материалов | Чугун |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
| Толщина пластины | 7,94 мм |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул CNGX160716CX9 в строку поиска. Тип изделия указан в коротком описании под названием.
Другие типоразмеры серии
Пластины токарные — форма C (ромбическая 80°) — 149 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Радиус при вершине | I.C., мм | Задний угол | Толщина пластины, мм | Марка сплава | Применение | Группа материалов | Характер резания | Вид обработки | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| CNGX120712CX6 | 1.2 | 12,7 | Отрицательный | 7,94 | CX6 | Точение | Чугун | — | — | |
| CNGX120712CX9 | 1.2 | 12,7 | Отрицательный | 7,94 | CX9 | Точение | Чугун | — | — | |
| CNGX120716CX6 | 1.6 | 12,7 | Отрицательный | 7,94 | CX6 | Точение | Чугун | — | — | |
| CNGX120716CX9 | 1.6 | 12,7 | Отрицательный | 7,94 | CX9 | Точение | Чугун | — | — | |
| CNGX160712CX6 | 1.2 | 15,88 | Отрицательный | 7,94 | CX6 | Точение | Чугун | — | — | |
| CNGX160716CX6 | 1.6 | 15,88 | Отрицательный | 7,94 | CX6 | Точение | Чугун | — | — | |
| CNGX160716CX9 | 1.6 | 15,88 | Отрицательный | 7,94 | CX9 | Точение | Чугун | — | — | Текущая |
| CNMA120408TK15 | 0.4 | 12,7 | Отрицательный | 4,76 | TK15 | Точение | Чугун | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | |
| CNMA120412TK15 | 0.8 | 12,7 | Отрицательный | 4,76 | TK15 | Точение | Чугун | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | |
| CNMA190616 TRH46315 | 1.6 | 19,05 | Отрицательный | 6,35 | TRH46315 | — | — | — | — | |
| CNMG 120404 2M V1415 | 0.4 | 12,7 | Отрицательный | 4,76 | V1415 | — | — | — | — | |
| CNMG 120404 MP | 0.4 | 12,7 | Отрицательный | 4,76 | — | — | — | — | — |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций CNGX160716CX9 указан производителем как подходящий.
Державки токарные по ISO 56087
- CCBNL2525M16-CXДержавка токарная керамическая, 25X25, 75°, левое, Применение Точение, Форма пластины C — ромбическая 80°
- CCBNL3225P16-CXДержавка токарная керамическая, 32X25, 75°, левое, Применение Точение, Форма пластины C — ромбическая 80°
- CCBNR2525M16-CXДержавка токарная керамическая, 25X25, 75°, правое, Применение Точение, Форма пластины C — ромбическая 80°
- CCBNR3225P16-CXДержавка токарная керамическая, 32X25, 75°, правое, Применение Точение, Форма пластины C — ромбическая 80°
- CCLNL2525M16-CXДержавка токарная керамическая, 25X25, 95°, левое, Применение Точение, Форма пластины C — ромбическая 80°
- CCLNL3225P16-CXДержавка токарная керамическая, 32X25, 95°, левое, Применение Точение, Форма пластины C — ромбическая 80°
- CCLNR3225P16-CXДержавка токарная керамическая, 32X25, 95°, правое, Применение Точение, Форма пластины C — ромбическая 80°
Документы по позиции
Для этой позиции документы пока не привязаны.
Нужна консультация по позиции — материал детали, аналог или срок поставки?
Задать вопрос по позиции
