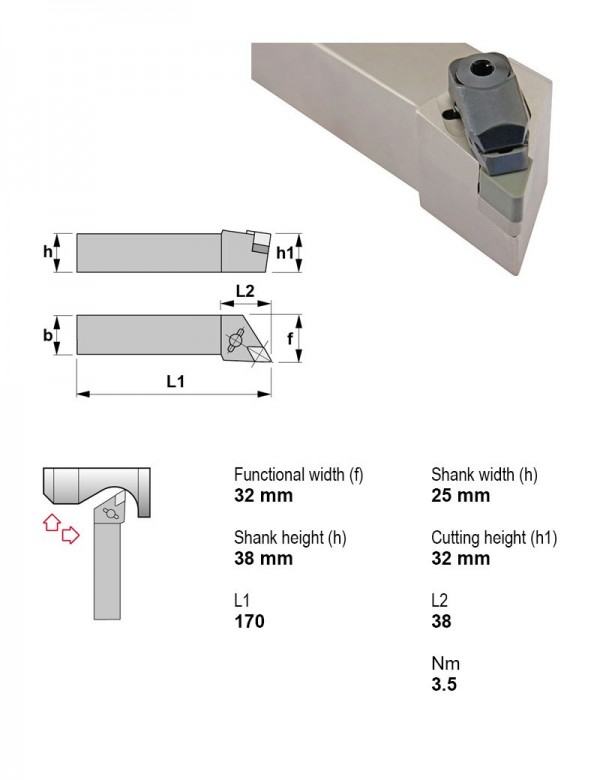

Державка токарная керамическая, 32X25, 93°, левое, Применение внутреннее торцевание, профилирование, точение, Форма пластины D — ромбическая 55°
Canela · Державки токарные керамические — прижим сверху, пластина D (ромбическая 55°) · арт. CDJNL3225P15-CD

Державка токарная керамическая, 32X25, 93°, левое, Применение внутреннее торцевание, профилирование, точение, Форма пластины D — ромбическая 55°

Применениевнутреннее торцевание, профилирование, точение
Главный угол в плане93°
Крепление пластиныПрижим сверху
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияЛевое
Задний уголОтрицательный
Сечение державки32X25
Форма пластиныD — ромбическая 55°

Другие типоразмеры серии

Державки токарные керамические — прижим сверху, пластина D (ромбическая 55°) — 24 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулНаправление резанияСечение державкиВ список
CDJNL2525M15-CDЛевое25X25
CDJNL2525M15-CXЛевое25X25
CDJNL3225P12-4CDЛевое32X25
CDJNL3225P12-4CXЛевое32X25
CDJNL3225P12-7CDЛевое32X25
CDJNL3225P12-7CXЛевое32X25
CDJNL3225P15-CDЛевое32X25Текущая
CDJNL3225P15-CXЛевое32X25
CDJNR2525M12-4CDПравое25X25
CDJNR2525M12-4CXПравое25X25
CDJNR2525M12-7CDПравое25X25
CDJNR2525M12-7CXПравое25X25
Показать ещё · всего в серии 24

Совместимость

Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к CDJNL3225P15-CD.

Пластины токарные по ISO 18325

  • DNGN150708CC2Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав CC2, Радиус при вершине 0,8
  • DNGN150708CW1Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав CW1, Радиус при вершине 0,8
  • DNGN150712CC2Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав CC2, Радиус при вершине 1,2
  • DNGN150712CW1Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав CW1, Радиус при вершине 1,2
  • DNGN150716CC2Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав CC2, Радиус при вершине 1,6

Запчасти к инструменту3

  • 2417Прижим для керамических пластин M8×1,25 2417
  • 9416Стружколом 9416
  • IDSN-434Пластина опорная ромбическая 55° IDSN-434

Винты для пластин1

  • 1160Винт Torx M6×1 1160

Оснастка модульная PSC1

  • 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
