Canela · Державки токарные керамические — прижим сверху, пластина D (ромбическая 55°) · арт. CDJNR2525M12-7CX

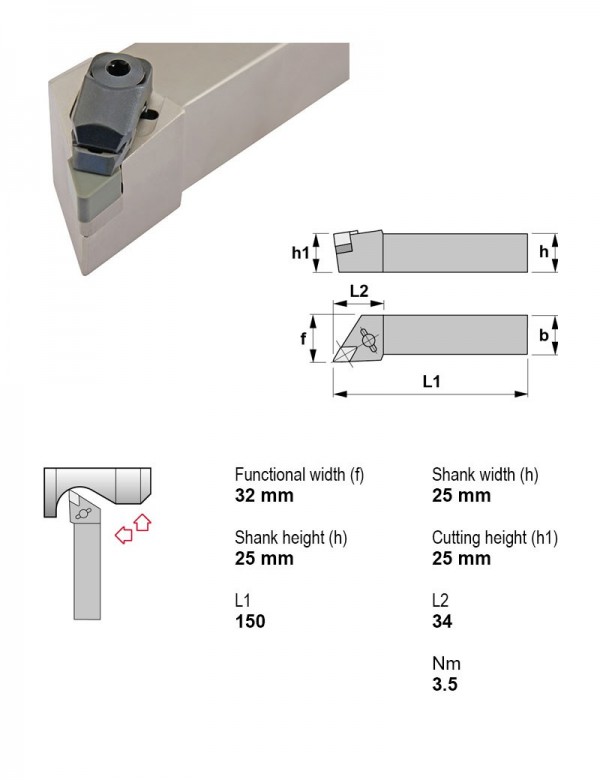

Державка токарная керамическая, 25X25, 93°, правое, Применение внутреннее торцевание, профилирование, точение, Форма пластины D — ромбическая 55°
| Применение | внутреннее торцевание, профилирование, точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Прижим сверху |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Отрицательный |
| Сечение державки | 25X25 |
| Форма пластины | D — ромбическая 55° |
Другие типоразмеры серии
Державки токарные керамические — прижим сверху, пластина D (ромбическая 55°) — 24 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Направление резания | Сечение державки | В список |
|---|---|---|---|
| CDJNL3225P12-7CX | Левое | 32X25 | |
| CDJNL3225P15-CD | Левое | 32X25 | |
| CDJNL3225P15-CX | Левое | 32X25 | |
| CDJNR2525M12-4CD | Правое | 25X25 | |
| CDJNR2525M12-4CX | Правое | 25X25 | |
| CDJNR2525M12-7CD | Правое | 25X25 | |
| CDJNR2525M12-7CX | Правое | 25X25 | Текущая |
| CDJNR2525M15-CD | Правое | 25X25 | |
| CDJNR2525M15-CX | Правое | 25X25 | |
| CDJNR3225P12-4CD | Правое | 32X25 | |
| CDJNR3225P12-4CX | Правое | 32X25 | |
| CDJNR3225P12-7CD | Правое | 32X25 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CDJNR2525M12-7CX.
Пластины токарные по ISO 18323
- DNGX120708CX6Пластина токарная, ромбическая 55°, IC 10,0 мм, сплав CX6, Радиус при вершине 0,8
- DNGX120712CX6Пластина токарная, ромбическая 55°, IC 10,0 мм, сплав CX6, Радиус при вершине 1,2
- DNGX120716CX6Пластина токарная, ромбическая 55°, IC 10,0 мм, сплав CX6, Радиус при вершине 1,6
Винты для пластин1
- 1150Винт Torx M5×0,8 1150
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
