Canela · Пластины токарные — форма D (ромбическая 55°) · арт. DNGN150712CW1

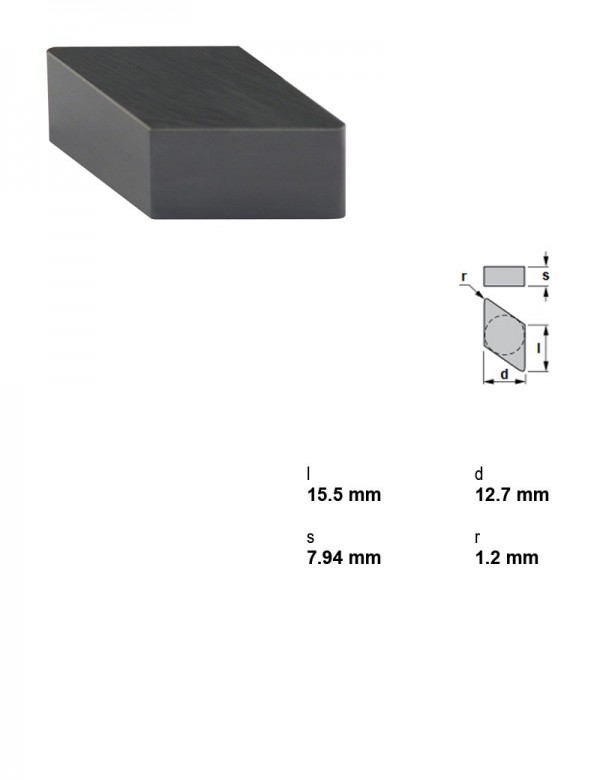

Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав CW1, Радиус при вершине 1,2
| Применение | Точение |
|---|---|
| Радиус при вершине | 1.2 |
| Марка сплава | CW1 |
| I.C. | 12,7 мм |
| Группа материалов | Жаропрочные сплавы и титан |
| Задний угол | Отрицательный |
| Форма пластины | D — ромбическая 55° |
| Толщина пластины | 7,94 мм |
Другие типоразмеры серии
Пластины токарные — форма D (ромбическая 55°) — 82 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Радиус при вершине | I.C., мм | Применение | Марка сплава | Группа материалов | Задний угол | Толщина пластины, мм | Характер резания | Вид обработки | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| DNGA150412CB70 | 1.2 | 12,7 | Точение | CB70 | Твёрдые материалы | Отрицательный | 4,76 | — | — | |
| DNGA150412CC7 | 1.2 | 12,7 | Точение | CC7 | Сталь | Отрицательный | 4,76 | — | — | |
| DNGA150412CX6 | 1.2 | 12,7 | Точение | CX6 | Чугун | Отрицательный | 4,76 | — | — | |
| DNGN150708CC2 | 0.8 | 12,7 | Точение | CC2 | Чугун | Отрицательный | 7,94 | — | — | |
| DNGN150708CW1 | 0.8 | 12,7 | Точение | CW1 | Жаропрочные сплавы и титан | Отрицательный | 7,94 | — | — | |
| DNGN150712CC2 | 1.2 | 12,7 | Точение | CC2 | Чугун | Отрицательный | 7,94 | — | — | |
| DNGN150712CW1 | 1.2 | 12,7 | Точение | CW1 | Жаропрочные сплавы и титан | Отрицательный | 7,94 | — | — | Текущая |
| DNGN150716CC2 | 1.6 | 12,7 | Точение | CC2 | Чугун | Отрицательный | 7,94 | — | — | |
| DNGP150404TS15 | 0.4 | 12,7 | Точение | TS15 | Нержавеющая сталь | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| DNGP150408TS15 | 0.8 | 12,7 | Точение | TS15 | Нержавеющая сталь | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| DNGX120708CX6 | 0.8 | 10 | Точение | CX6 | Чугун | Отрицательный | 7,94 | — | — | |
| DNGX120712CX6 | 1.2 | 10 | Точение | CX6 | Чугун | Отрицательный | 7,94 | — | — |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций DNGN150712CW1 указан производителем как подходящий.
Державки токарные по ISO 56084
- CDJNL2525M15-CDДержавка токарная керамическая, 25X25, 93°, левое, Применение внутреннее торцевание, профилирование, точение, Форма пластины D — ромбическая 55°
- CDJNL3225P15-CDДержавка токарная керамическая, 32X25, 93°, левое, Применение внутреннее торцевание, профилирование, точение, Форма пластины D — ромбическая 55°
- CDJNR2525M15-CDДержавка токарная керамическая, 25X25, 93°, правое, Применение внутреннее торцевание, профилирование, точение, Форма пластины D — ромбическая 55°
- CDJNR3225P15-CDДержавка токарная керамическая, 32X25, 93°, правое, Применение внутреннее торцевание, профилирование, точение, Форма пластины D — ромбическая 55°
Оправки расточные4
- S50U-CDQNL15-CDОправка расточная керамическая Ø50 мм, 107°30', левое
- S50U-CDQNR15-CDОправка расточная керамическая Ø50 мм, 107°30', правое
- S50U-CDUNL15-CDОправка расточная керамическая Ø50 мм, 93°, левое
- S50U-CDUNR15-CDОправка расточная керамическая Ø50 мм, 93°, правое
Документы по позиции
Для этой позиции документы пока не привязаны.
Нужна консультация по позиции — материал детали, аналог или срок поставки?
Задать вопрос по позиции
