Canela · Пластины токарные — точение · арт. DNGX120712CX6

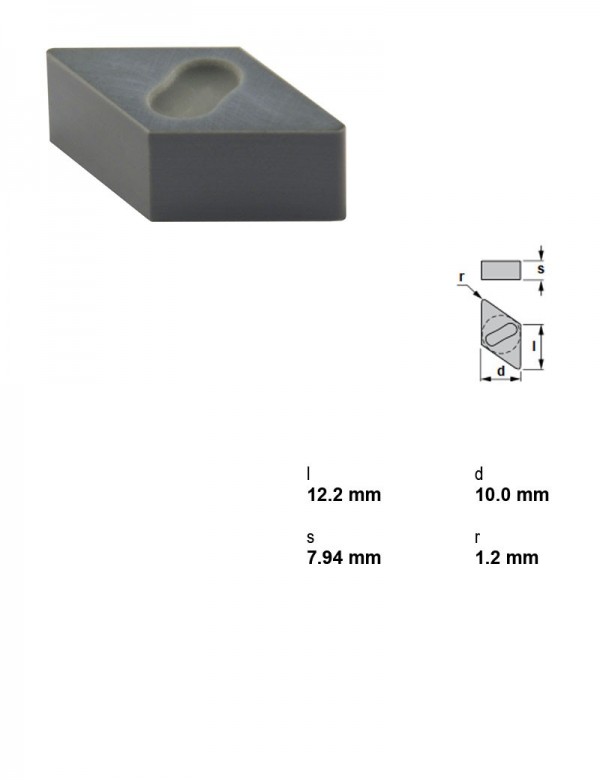

Пластина токарная, ромбическая 55°, IC 10,0 мм, сплав CX6
| Применение | Точение |
|---|---|
| Радиус при вершине | 1.2 |
| Марка сплава | CX6 |
| Вписанная окружность (IC) | 10 |
| Группа материалов | Чугун |
| Задний угол | Отрицательный |
| Форма пластины | D — ромбическая 55° |
| Толщина пластины | 7,94 |
Другие типоразмеры серии
Пластины токарные — точение — 367 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Марка сплава | Группа материалов | Форма пластины | Толщина пластины | Вписанная окружность (IC) | Задний угол | Радиус при вершине | В список |
|---|---|---|---|---|---|---|---|---|
| DNGN150712CC2 | CC2 | Чугун | D — ромбическая 55° | 7,94 | 12,7 | Отрицательный | 1.2 | |
| DNGN150712CW1 | CW1 | Жаропрочные сплавы и титан | D — ромбическая 55° | 7,94 | 12,7 | Отрицательный | 1.2 | |
| DNGN150716CC2 | CC2 | Чугун | D — ромбическая 55° | 7,94 | 12,7 | Отрицательный | 1.6 | |
| DNGP150404TS15 | TS15 | Нержавеющая сталь | D — ромбическая 55° | 4,76 | 12,7 | Отрицательный | 0.4 | |
| DNGP150408TS15 | TS15 | Нержавеющая сталь | D — ромбическая 55° | 4,76 | 12,7 | Отрицательный | 0.8 | |
| DNGX120708CX6 | CX6 | Чугун | D — ромбическая 55° | 7,94 | 10 | Отрицательный | 0.8 | |
| DNGX120712CX6 | CX6 | Чугун | D — ромбическая 55° | 7,94 | 10 | Отрицательный | 1.2 | Текущая |
| DNGX120716CX6 | CX6 | Чугун | D — ромбическая 55° | 7,94 | 10 | Отрицательный | 1.6 | |
| DNGX150708CX6 | CX6 | Чугун | D — ромбическая 55° | 7,94 | 12,7 | Отрицательный | 0.8 | |
| DNGX150712CX6 | CX6 | Чугун | D — ромбическая 55° | 7,94 | 12,7 | Отрицательный | 1.2 | |
| DNGX150712CX9 | CX9 | Чугун | D — ромбическая 55° | 7,94 | 12,7 | Отрицательный | 1.2 | |
| DNGX150716CX6 | CX6 | Чугун | D — ромбическая 55° | 7,94 | 12,7 | Отрицательный | 1.6 |
Совместимость
Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций DNGX120712CX6 указан производителем как подходящий.
Оправки расточные8
- S32S-CDQNL12-7CXОправка расточная керамическая Ø32 мм, 107°30', левое
- S32S-CDQNR12-7CXОправка расточная керамическая Ø32 мм, 107°30', правое
- S32S-CDUNL12-7CXОправка расточная керамическая Ø32 мм, 93°, левое
- S32S-CDUNR12-7CXОправка расточная керамическая Ø32 мм, 93°, правое
- S40T-CDQNL12-7CXОправка расточная керамическая Ø40 мм, 107°30', левое
- S40T-CDQNR12-7CXОправка расточная керамическая Ø40 мм, 107°30', правое
- S40T-CDUNL12-7CXОправка расточная керамическая Ø40 мм, 93°, левое
- S40T-CDUNR12-7CXОправка расточная керамическая Ø40 мм, 93°, правое
Державки токарные по ISO 56084
- CDJNL2525M12-7CXДержавка токарная керамическая, 25X25, 93°, левое
- CDJNL3225P12-7CXДержавка токарная керамическая, 32X25, 93°, левое
- CDJNR2525M12-7CXДержавка токарная керамическая, 25X25, 93°, правое
- CDJNR3225P12-7CXДержавка токарная керамическая, 32X25, 93°, правое
Документы по позиции
Для этой позиции технический лист пока не привязан.
