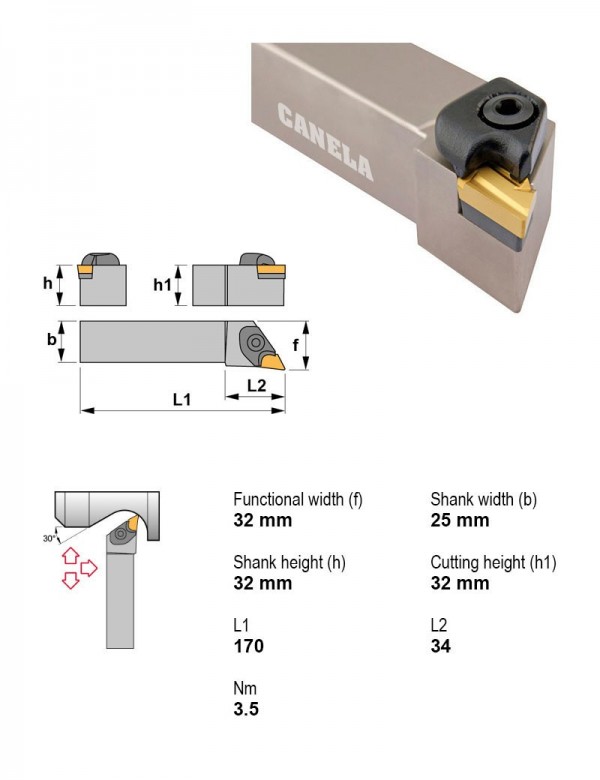

Державка токарная, 32X25, 93°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
Canela · Державки токарные — прижим сверху, пластина K (параллелограмм 55°) · арт. CKJNL3225P16

Державка токарная, 32X25, 93°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный

Применениевнутреннее торцевание, профилирование, точение
Главный угол в плане93°
Крепление пластиныПрижим сверху
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияЛевое
Под пластину, I.C.9.52 мм
Задний уголОтрицательный
Сечение державки32X25
Форма пластиныK — параллелограмм 55°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул CKJNL3225P16 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу CKJNL3225P16 →

Другие типоразмеры серии

Державки токарные — прижим сверху, пластина K (параллелограмм 55°) — 14 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулГлавный угол в планеНаправление резанияСечение державкиВ список
CKJNL2020K1693°Левое20X20
CKJNL2525M1693°Левое25X25
CKJNL3225P1693°Левое32X25Текущая
CKJNL3232P1693°Левое32X32
CKJNL4025R1693°Левое40X25
CKJNR2020K1693°Правое20X20
CKJNR2525M1693°Правое25X25
CKJNR3225P1693°Правое32X25
CKJNR3232P1693°Правое32X32
CKJNR4025R1693°Правое40X25
CKNNL4025R1663°Левое40X25
CKNNL5032S1663°Левое50X32
Показать ещё · всего в серии 14

Совместимость

Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к CKJNL3225P16.

Запчасти к инструменту4

  • 2326Прижим под пластину KNUX 2326
  • 3236Пластина опорная под пластину KNUX 3236
  • 4295Пружина 4295
  • 5004Ключ шестигранный A4

Винты для пластин3

  • 1614Винт под шестигранник W1/4
  • 4012Штифт стопорный
  • 4204Штифт стопорный

Пластины токарные по ISO 18322

  • KNUX160405L-21TN15Пластина токарная, параллелограмм 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,5
  • KNUX160410L-21TN30Пластина токарная, параллелограмм 55°, IC 9,52 мм, сплав TN30, Радиус при вершине 1,0

Документы по позиции

Для этой позиции документы пока не привязаны.
