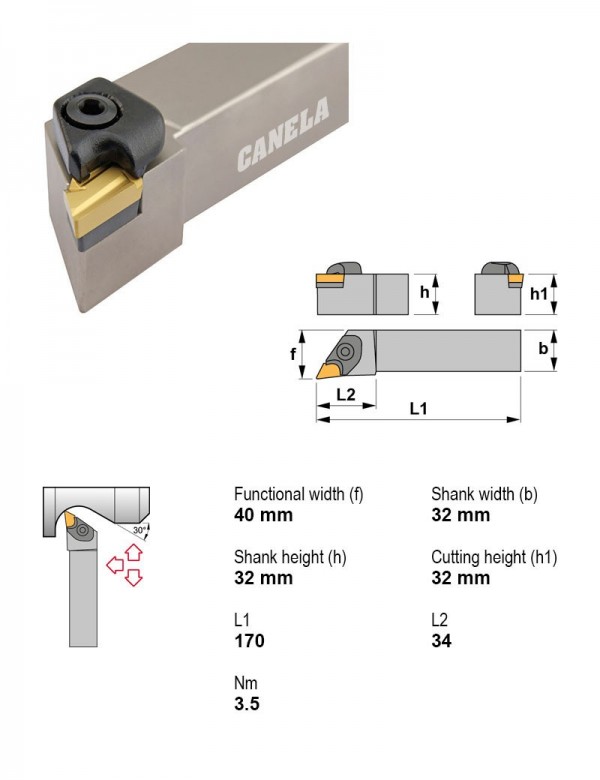

Canela · Державки токарные — внутреннее торцевание, профилирование, точение · арт. CKJNR3232P16
Державка токарная, 32X32, 93°, правое
| Применение | внутреннее торцевание, профилирование, точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Прижим сверху |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Отрицательный |
| Сечение державки | 32X32 |
| Форма пластины | K — параллелограмм 55° |
Другие типоразмеры серии
Державки токарные — внутреннее торцевание, профилирование, точение — 333 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| CKJNL3225P16 | 93° | Прижим сверху | Квадратный хвостовик | Нет | Левое | Отрицательный | K — параллелограмм 55° | 32X25 | |
| CKJNL3232P16 | 93° | Прижим сверху | Квадратный хвостовик | Нет | Левое | Отрицательный | K — параллелограмм 55° | 32X32 | |
| CKJNL4025R16 | 93° | Прижим сверху | Квадратный хвостовик | Нет | Левое | Отрицательный | K — параллелограмм 55° | 40X25 | |
| CKJNR2020K16 | 93° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Отрицательный | K — параллелограмм 55° | 20X20 | |
| CKJNR2525M16 | 93° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Отрицательный | K — параллелограмм 55° | 25X25 | |
| CKJNR3225P16 | 93° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Отрицательный | K — параллелограмм 55° | 32X25 | |
| CKJNR3232P16 | 93° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Отрицательный | K — параллелограмм 55° | 32X32 | Текущая |
| CKJNR4025R16 | 93° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Отрицательный | K — параллелограмм 55° | 40X25 | |
| CKNNL4025R16 | 63° | Прижим сверху | Квадратный хвостовик | Нет | Левое | Отрицательный | K — параллелограмм 55° | 40X25 | |
| CKNNL5032S16 | 63° | Прижим сверху | Квадратный хвостовик | Нет | Левое | Отрицательный | K — параллелограмм 55° | 50X32 | |
| CKNNR4025R16 | 63° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Отрицательный | K — параллелограмм 55° | 40X25 | |
| CKNNR5032S16 | 63° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Отрицательный | K — параллелограмм 55° | 50X32 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CKJNR3232P16.
Пластины токарные по ISO 18325
- KNUX160405R-21TN15Пластина токарная, параллелограмм 55°, IC 9,52 мм, сплав TN15
- KNUX160405R-21TN30Пластина токарная, параллелограмм 55°, IC 9,52 мм, сплав TN30
- KNUX160405R-32TN15Пластина токарная, параллелограмм 55°, IC 9,52 мм, сплав TN15
- KNUX160410R-21TN15Пластина токарная, параллелограмм 55°, IC 9,52 мм, сплав TN15
- KNUX160410R-21TN30Пластина токарная, параллелограмм 55°, IC 9,52 мм, сплав TN30
Оправки расточные1
- PSC50-PCLNL27140-12Оправка расточная Ø50 мм, 95°, левое
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Свёрла спиральные монолитные1
- 732316.0Сверло монолитное Ø16 мм, 2 зуб., хвостовик Ø16 мм
Фрезы дисковые пазовые и отрезные1
- 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
