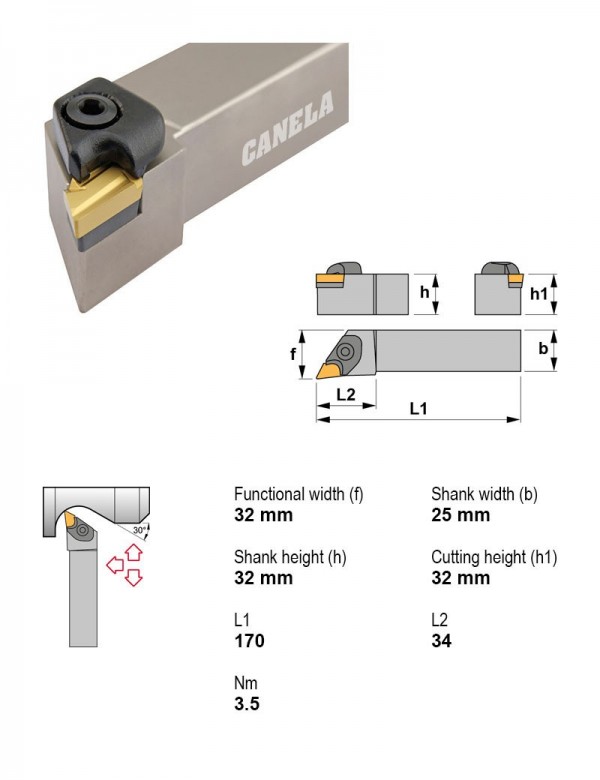

Державка токарная, 32X25, 93°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
Canela · Державки токарные — прижим сверху, пластина K (параллелограмм 55°) · арт. CKJNR3225P16

Державка токарная, 32X25, 93°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный

Применениевнутреннее торцевание, профилирование, точение
Главный угол в плане93°
Крепление пластиныПрижим сверху
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияПравое
Под пластину, I.C.9.52 мм
Задний уголОтрицательный
Сечение державки32X25
Форма пластиныK — параллелограмм 55°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул CKJNR3225P16 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу CKJNR3225P16 →

Другие типоразмеры серии

Державки токарные — прижим сверху, пластина K (параллелограмм 55°) — 14 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулГлавный угол в планеНаправление резанияСечение державкиВ список
CKJNL2525M1693°Левое25X25
CKJNL3225P1693°Левое32X25
CKJNL3232P1693°Левое32X32
CKJNL4025R1693°Левое40X25
CKJNR2020K1693°Правое20X20
CKJNR2525M1693°Правое25X25
CKJNR3225P1693°Правое32X25Текущая
CKJNR3232P1693°Правое32X32
CKJNR4025R1693°Правое40X25
CKNNL4025R1663°Левое40X25
CKNNL5032S1663°Левое50X32
CKNNR4025R1663°Правое40X25
Показать ещё · всего в серии 14

Совместимость

Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к CKJNR3225P16.

Пластины токарные по ISO 18325

  • KNUX160405R-21TN15Пластина токарная, параллелограмм 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,5
  • KNUX160405R-21TN30Пластина токарная, параллелограмм 55°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,5
  • KNUX160405R-32TN15Пластина токарная, параллелограмм 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,5
  • KNUX160410R-21TN15Пластина токарная, параллелограмм 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 1,0
  • KNUX160410R-21TN30Пластина токарная, параллелограмм 55°, IC 9,52 мм, сплав TN30, Радиус при вершине 1,0

Запчасти к инструменту4

  • 2316Прижим под пластину KNUX 2316
  • 3226Пластина опорная под пластину KNUX 3226
  • 4295Пружина 4295
  • 5004Ключ шестигранный A4

Винты для пластин3

  • 1614Винт под шестигранник W1/4
  • 4012Штифт стопорный
  • 4204Штифт стопорный

Документы по позиции

Для этой позиции документы пока не привязаны.
