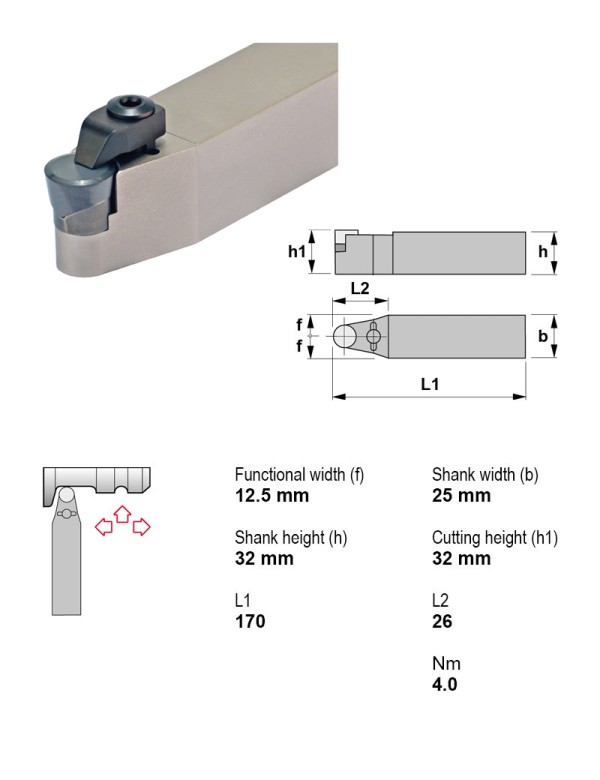

Canela · Державки токарные керамические — прижим сверху, пластина R (круглая) · арт. CRDCN3225P09
Державка токарная керамическая, 32X25, 45°, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
| Применение | профилирование, точение |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Прижим сверху |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Нейтральное |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Сечение державки | 32X25 |
| Форма пластины | R — круглая |
Другие типоразмеры серии
Державки токарные керамические — прижим сверху, пластина R (круглая) — 26 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Направление резания | Задний угол | Сечение державки | В список |
|---|---|---|---|---|
| CRDCN2525M06 | Нейтральное | Положительный | 25X25 | |
| CRDCN2525M09 | Нейтральное | Положительный | 25X25 | |
| CRDCN2525M12 | Нейтральное | Положительный | 25X25 | |
| CRDCN2525M15 | Нейтральное | Положительный | 25X25 | |
| CRDCN3225P09 | Нейтральное | Положительный | 32X25 | Текущая |
| CRDCN3225P12 | Нейтральное | Положительный | 32X25 | |
| CRDCN3225P15 | Нейтральное | Положительный | 32X25 | |
| CRDCN3225P19 | Нейтральное | Положительный | 32X25 | |
| CRDCN3232P19 | Нейтральное | Положительный | 32X32 | |
| CRDCN3232P25 | Нейтральное | Положительный | 32X32 | |
| CRDNN2525M12-4CD | Нейтральное | Отрицательный | 25X25 | |
| CRDNN2525M12-7CD | Нейтральное | Отрицательный | 25X25 |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CRDCN3225P09.
Пластины токарные по ISO 18323
- RCGX090700CC2Пластина токарная, круглая, IC 9,52 мм, сплав CC2
- RCGX090700CW1Пластина токарная, круглая, IC 9,52 мм, сплав CW1
- RCGX090700CX9Пластина токарная, круглая, IC 9,52 мм, сплав CX9, Толщина пластины 7,94 мм
Адаптеры с хвостовиком CAT1
- A14160501250-0600Оправка для насадных фрез CAT 1.250 Ø50
Винты для пластин1
- 1335Винт Torx M3,5×0,6 1335
Корпуса сборных фрез1
- 552006016Фреза сборная керамическая Ø16 мм, 2 зуб., хвостовик M8
