Canela · Пластины токарные — форма S (квадратная 90°) · арт. SPMR090308TN20

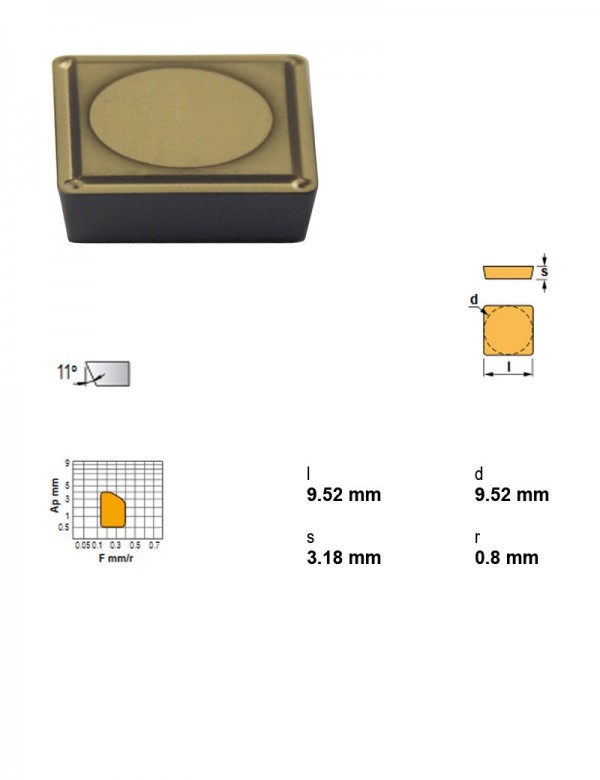

Пластина токарная, квадратная 90°, IC 9,52 мм, сплав TN20
| Применение | Точение |
|---|---|
| Радиус при вершине | 0.8 |
| Характер резания | Непрерывное, лёгкое прерывание |
| Марка сплава | TN20 |
| I.C. | 9,52 мм |
| Вид обработки | Чистовая, получистовая |
| Группа материалов | Сталь |
| Задний угол | Положительный |
| Форма пластины | S — квадратная 90° |
| Толщина пластины | 3,18 мм |
Другие типоразмеры серии
Пластины токарные — форма S (квадратная 90°) — 60 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Марка сплава | I.C., мм | Радиус при вершине | Применение | Группа материалов | Задний угол | Толщина пластины, мм | В список |
|---|---|---|---|---|---|---|---|---|
| SNMG120408TC-TS20 | TS20 | 12,7 | 0.8 | Точение | Жаропрочные сплавы и титан | Отрицательный | 4,76 | |
| SNMG120412RC-TN30 | TN30 | 12,7 | 1.2 | Точение | Сталь | Отрицательный | 4,76 | |
| SNMG150612RC-TN30 | TN30 | 15,88 | 1.2 | Точение | Сталь | Отрицательный | 6,35 | |
| SNMG190616RC-TN30 | TN30 | 19,05 | 1.6 | Точение | Сталь | Отрицательный | 6,35 | |
| SNMM190616TN30 | TN30 | 19,05 | 1.6 | Точение | Сталь | Отрицательный | 6,35 | |
| SNMM250724TN30 | TN30 | 25,4 | 2.4 | Точение | Сталь | Отрицательный | 7,94 | |
| SPMR090308TN20 | TN20 | 9,52 | 0.8 | Точение | Сталь | Положительный | 3,18 | Текущая |
| SPMR120304TN15 | TN15 | 12,7 | 0.4 | Точение | Сталь | Положительный | 3,18 | |
| SPMR120308PM25 | PM25 | 12,7 | 0.8 | Точение | Сталь | Положительный | 3,18 | |
| SPMR120308TN20 | TN20 | 12,7 | 0.8 | Точение | Сталь | Положительный | 3,18 | |
| SPMW120408TL20 | TL20 | 12,7 | 0.8 | Точение | Сталь | Положительный | 4,76 | |
| SPMW120408TL40 | TL40 | 12,7 | 0.5 | Точение | Сталь | Положительный | 4,76 |
Совместимость
Связанные позиции по данным производителя — 37 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций SPMR090308TN20 указан производителем как подходящий.
Державки токарные по ISO 560829
- CSBPL1212F09Державка токарная, 12X12, 75°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CSBPL1616H09Державка токарная, 16X16, 75°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CSBPL2020K09Державка токарная, 20X20, 75°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CSBPR1212F09Державка токарная, 12X12, 75°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CSBPR1616H09Державка токарная, 16X16, 75°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CSBPR2020K09Державка токарная, 20X20, 75°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CSDPL1010E09Державка токарная, 10X10, 45°, левое, Под пластину, I.C. 9,52 мм
- CSDPL1212F09Державка токарная, 12X12, 45°, левое, Применение точение фаски, внутреннее торцевание, профилирование и др., Под пластину, I.C. 9,52 мм
- CSDPL1616H09Державка токарная, 16X16, 45°, левое, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CSDPN1010E09Державка токарная, 10X10, 45°, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CSDPN1212F09Державка токарная, 12X12, 45°, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CSDPN1616H09Державка токарная, 16X16, 45°, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CSDPR1010E09Державка токарная, 10X10, 45°, правое, Под пластину, I.C. 9,52 мм
- CSDPR1212F09Державка токарная, 12X12, 45°, правое, Применение точение фаски, внутреннее торцевание, профилирование и др., Под пластину, I.C. 9,52 мм
- CSDPR1616H09Державка токарная, 16X16, 45°, правое, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CSKPL1212F09Державка токарная, 12X12, 75°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CSKPL1616H09Державка токарная, 16X16, 75°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CSKPL2020K09Державка токарная, 20X20, 75°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CSKPR1212F09Державка токарная, 12X12, 75°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CSKPR1616H09Державка токарная, 16X16, 75°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CSKPR2020K09Державка токарная, 20X20, 75°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CSSPL1212F09Державка токарная, 12X12, 45°, левое, Применение точение фаски, внутреннее торцевание, профилирование и др., Под пластину, I.C. 9,52 мм
- CSSPL1616H09Державка токарная, 16X16, 45°, левое, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CSSPR1212F09Державка токарная, 12X12, 45°, правое, Применение точение фаски, внутреннее торцевание, профилирование и др., Под пластину, I.C. 9,52 мм
- CSSPR1616H09Державка токарная, 16X16, 45°, правое, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CSTPL1616H09Державка токарная, 16X16, 60°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CSTPL2020K09Державка токарная, 20X20, 60°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CSTPR1616H09Державка токарная, 16X16, 60°, правое, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- CSTPR2020K09Державка токарная, 20X20, 60°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
Оправки расточные8
- CSKPL10CA-09Оправка расточная, 75°, левое, Высота центра картриджа 10 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CSKPR10CA-09Оправка расточная, 75°, правое, Высота центра картриджа 10 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CSSPL10CA-09Оправка расточная, 45°, левое, Высота центра картриджа 10 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- CSSPR10CA-09Оправка расточная, 45°, правое, Высота центра картриджа 10 мм, Крепление пластины Прижим сверху, Задний угол Положительный
- S16R-CSKPL09Оправка расточная Ø16 мм, 75°, левое, Крепление пластины Прижим сверху
- S16R-CSKPR09Оправка расточная Ø16 мм, 75°, правое, Крепление пластины Прижим сверху
- S20S-CSKPL09Оправка расточная Ø20 мм, 75°, левое, Крепление пластины Прижим сверху
- S20S-CSKPR09Оправка расточная Ø20 мм, 75°, правое, Крепление пластины Прижим сверху
Документы по позиции
Для этой позиции документы пока не привязаны.
