Canela · Державки токарные керамические — прижим сверху, пластина S (квадратная 90°) · арт. CSDNN3225P15-CX

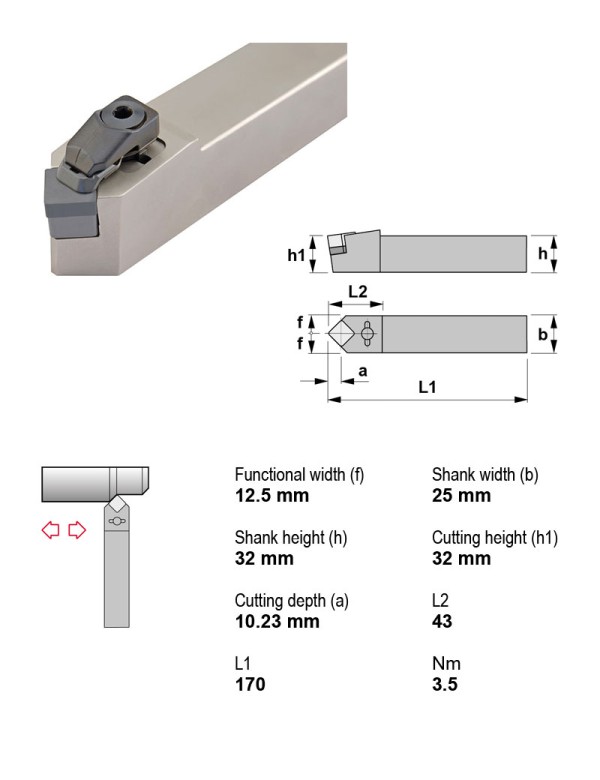

Державка токарная керамическая, 32X25, 45°, Применение точение фаски, точение, Задний угол Отрицательный
| Применение | точение фаски, точение |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Прижим сверху |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Нейтральное |
| Задний угол | Отрицательный |
| Сечение державки | 32X25 |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные керамические — прижим сверху, пластина S (квадратная 90°) — 142 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Направление резания | Сечение державки | В список |
|---|---|---|---|---|---|
| CSDNN2525M15-CX | точение фаски, точение | 45° | Нейтральное | 25X25 | |
| CSDNN3225P12-4CD | точение фаски, точение | 45° | Нейтральное | 32X25 | |
| CSDNN3225P12-4CX | точение фаски, точение | 45° | Нейтральное | 32X25 | |
| CSDNN3225P12-7CD | точение фаски, точение | 45° | Нейтральное | 32X25 | |
| CSDNN3225P12-7CX | точение фаски, точение | 45° | Нейтральное | 32X25 | |
| CSDNN3225P15-CD | точение фаски, точение | 45° | Нейтральное | 32X25 | |
| CSDNN3225P15-CX | точение фаски, точение | 45° | Нейтральное | 32X25 | Текущая |
| CSKNL2525M12-4CD | Внутреннее торцевание | 75° | Левое | 25X25 | |
| CSKNL2525M12-4CX | Внутреннее торцевание | 75° | Левое | 25X25 | |
| CSKNL2525M12-7CD | Внутреннее торцевание | 75° | Левое | 25X25 | |
| CSKNL2525M12-7CX | Внутреннее торцевание | 75° | Левое | 25X25 | |
| CSKNL2525M15-CD | Внутреннее торцевание | 75° | Левое | 25X25 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CSDNN3225P15-CX.
Пластины токарные по ISO 18322
- SNGX150708CX6Пластина токарная, квадратная 90°, IC 15,88 мм, сплав CX6, Радиус при вершине 0,8
- SNGX150712CX6Пластина токарная, квадратная 90°, IC 15,88 мм, сплав CX6, Радиус при вершине 1,2
Винты для пластин1
- 1180Винт Torx M8×1 1180
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
