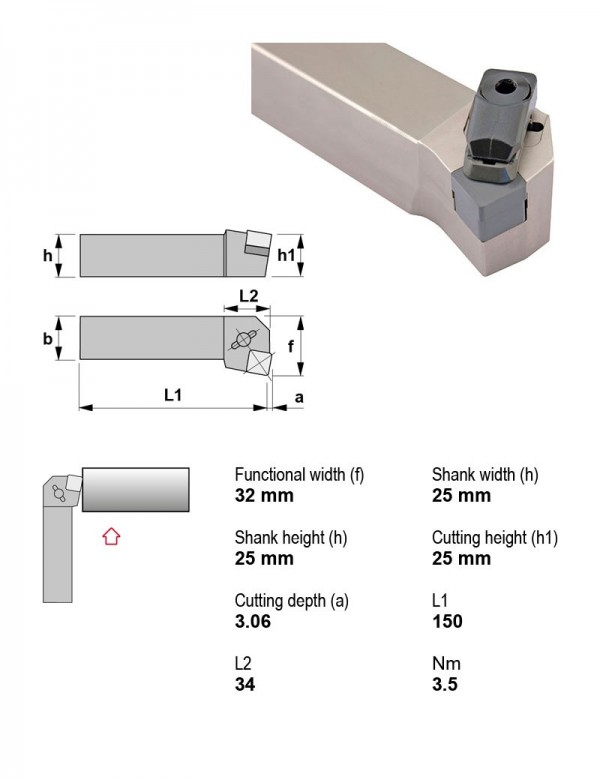

Державка токарная керамическая, 25X25, 75°, левое, Применение Внутреннее торцевание, Форма пластины S — квадратная 90°
Canela · Державки токарные керамические — прижим сверху, пластина S (квадратная 90°) · арт. CSKNL2525M12-7CD

Державка токарная керамическая, 25X25, 75°, левое, Применение Внутреннее торцевание, Форма пластины S — квадратная 90°

ПрименениеВнутреннее торцевание
Главный угол в плане75°
Крепление пластиныПрижим сверху
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияЛевое
Задний уголОтрицательный
Сечение державки25X25
Форма пластиныS — квадратная 90°

Другие типоразмеры серии

Державки токарные керамические — прижим сверху, пластина S (квадратная 90°) — 142 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрименениеГлавный угол в планеНаправление резанияСечение державкиВ список
CSDNN3225P12-7CDточение фаски, точение45°Нейтральное32X25
CSDNN3225P12-7CXточение фаски, точение45°Нейтральное32X25
CSDNN3225P15-CDточение фаски, точение45°Нейтральное32X25
CSDNN3225P15-CXточение фаски, точение45°Нейтральное32X25
CSKNL2525M12-4CDВнутреннее торцевание75°Левое25X25
CSKNL2525M12-4CXВнутреннее торцевание75°Левое25X25
CSKNL2525M12-7CDВнутреннее торцевание75°Левое25X25Текущая
CSKNL2525M12-7CXВнутреннее торцевание75°Левое25X25
CSKNL2525M15-CDВнутреннее торцевание75°Левое25X25
CSKNL2525M15-CXВнутреннее торцевание75°Левое25X25
CSKNL3225P12-4CDВнутреннее торцевание75°Левое32X25
CSKNL3225P12-4CXВнутреннее торцевание75°Левое32X25
Показать ещё · всего в серии 142

Совместимость

Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к CSKNL2525M12-7CD.

Пластины токарные по ISO 18324

  • SNGN120708CC2Пластина токарная, квадратная 90°, IC 12,7 мм, сплав CC2, Радиус при вершине 0,8, Толщина пластины 7,94 мм
  • SNGN120708CX9Пластина токарная, квадратная 90°, IC 12,7 мм, сплав CX9, Радиус при вершине 0,8
  • SNGN120712CW1Пластина токарная, квадратная 90°, IC 12,7 мм, сплав CW1, Радиус при вершине 1,2
  • SNGN120716CX9Пластина токарная, квадратная 90°, IC 12,7 мм, сплав CX9, Радиус при вершине 1,6

Запчасти к инструменту3

  • 2417Прижим для керамических пластин M8×1,25 2417
  • 9414Стружколом 9414
  • ISSN-434Пластина опорная квадратная ISSN-434

Винты для пластин1

  • 1160Винт Torx M6×1 1160

Оснастка модульная PSC1

  • 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
