Canela · Пластины токарные — точение · арт. SNGN120708CX9

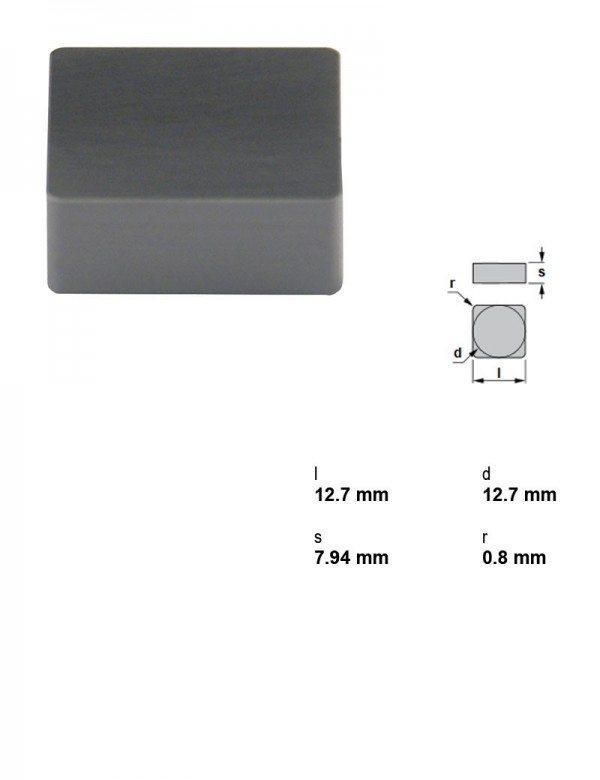

Пластина токарная, квадратная 90°, IC 12,7 мм, сплав CX9
| Применение | Точение |
|---|---|
| Радиус при вершине | 0.8 |
| Марка сплава | CX9 |
| Вписанная окружность (IC) | 12,7 |
| Группа материалов | Чугун |
| Задний угол | Отрицательный |
| Форма пластины | S — квадратная 90° |
| Толщина пластины | 7,94 |
Другие типоразмеры серии
Пластины токарные — точение — 367 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Марка сплава | Группа материалов | Форма пластины | Толщина пластины | Вписанная окружность (IC) | Задний угол | Радиус при вершине | В список |
|---|---|---|---|---|---|---|---|---|
| SNGN120412CC2 | CC2 | Чугун | S — квадратная 90° | 4,76 | 12,7 | Отрицательный | 1.2 | |
| SNGN120416CC2 | CC2 | Чугун | S — квадратная 90° | 4,76 | 12,7 | Отрицательный | 1.6 | |
| SNGN120420CC2 | CC2 | Чугун | S — квадратная 90° | 4,76 | 12,7 | Отрицательный | 2.0 | |
| SNGN120424CC2 | CC2 | Чугун | S — квадратная 90° | 4,76 | 12,7 | Отрицательный | 2.4 | |
| SNGN120708CC2 | CC2 | Чугун | S — квадратная 90° | 7,94 | 12,7 | Отрицательный | 0.8 | |
| SNGN120708CW1 | CW1 | Жаропрочные сплавы и титан | S — квадратная 90° | 7,94 | 12,7 | Отрицательный | 0.8 | |
| SNGN120708CX9 | CX9 | Чугун | S — квадратная 90° | 7,94 | 12,7 | Отрицательный | 0.8 | Текущая |
| SNGN120712CC2 | CC2 | Чугун | S — квадратная 90° | 7,94 | 12,7 | Отрицательный | 1.2 | |
| SNGN120712CW1 | CW1 | Жаропрочные сплавы и титан | S — квадратная 90° | 7,94 | 12,7 | Отрицательный | 1.2 | |
| SNGN120712CX9 | CX9 | Чугун | S — квадратная 90° | 7,94 | 12,7 | Отрицательный | 1.2 | |
| SNGN120716CC2 | CC2 | Чугун | S — квадратная 90° | 7,94 | 12,7 | Отрицательный | 1.6 | |
| SNGN120716CW1 | CW1 | Жаропрочные сплавы и титан | S — квадратная 90° | 7,94 | 12,7 | Отрицательный | 1.6 |
Совместимость
Связанные позиции по данным производителя — 39 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций SNGN120708CX9 указан производителем как подходящий.
Державки токарные по ISO 560822
- CSDNN2525M12-7CDДержавка токарная керамическая, 25X25, 45°
- CSDNN3225P12-7CDДержавка токарная керамическая, 32X25, 45°
- CSKNL2525M12-7CDДержавка токарная керамическая, 25X25, 75°, левое
- CSKNL3225P12-7CDДержавка токарная керамическая, 32X25, 75°, левое
- CSKNR2525M12-7CDДержавка токарная керамическая, 25X25, 75°, правое
- CSKNR3225P12-7CDДержавка токарная керамическая, 32X25, 75°, правое
- CSRNL2525M12-7CDДержавка токарная керамическая, 25X25, 75°, левое
- CSRNL3225P12-7CDДержавка токарная керамическая, 32X25, 75°, левое
- CSRNR2525M12-7CDДержавка токарная керамическая, 25X25, 75°, правое
- CSRNR3225P12-7CDДержавка токарная керамическая, 32X25, 75°, правое
- CSSNL2525M12-7CDДержавка токарная керамическая, 25X25, 45°, левое
- CSSNL3225P12-7CDДержавка токарная керамическая, 32X25, 45°, левое
- CSSNR2525M12-7CDДержавка токарная керамическая, 25X25, 45°, правое
- CSSNR3225P12-7CDДержавка токарная керамическая, 32X25, 45°, правое
- CSXNL2525M12-7CDДержавка токарная керамическая, 25X25, 85°, левое
- CSXNL3225P12-7CDДержавка токарная керамическая, 32X25, 85°, левое
- CSXNR2525M12-7CDДержавка токарная керамическая, 25X25, 85°, правое
- CSXNR3225P12-7CDДержавка токарная керамическая, 32X25, 85°, правое
- CSYNL2525M12-7CDДержавка токарная керамическая, 25X25, 85°, левое
- CSYNL3225P12-7CDДержавка токарная керамическая, 32X25, 85°, левое
- CSYNR2525M12-7CDДержавка токарная керамическая, 25X25, 85°, правое
- CSYNR3225P12-7CDДержавка токарная керамическая, 32X25, 85°, правое
Оправки расточные16
- S32S-CSKNL12-7CDОправка расточная керамическая Ø32 мм, 75°, левое
- S32S-CSKNR12-7CDОправка расточная керамическая Ø32 мм, 75°, правое
- S32S-CSSNL12-7CDОправка расточная керамическая Ø32 мм, 45°, левое
- S32S-CSSNR12-7CDОправка расточная керамическая Ø32 мм, 45°, правое
- S32S-CSYNL12-7CDОправка расточная керамическая Ø32 мм, 85°, левое
- S32S-CSYNR12-7CDОправка расточная керамическая Ø32 мм, 85°, правое
- S40T-CSKNL12-7CDОправка расточная керамическая Ø40 мм, 75°, левое
- S40T-CSKNR12-7CDОправка расточная керамическая Ø40 мм, 75°, правое
- S40T-CSSNL12-7CDОправка расточная керамическая Ø40 мм, 45°, левое
- S40T-CSSNR12-7CDОправка расточная керамическая Ø40 мм, 45°, правое
- S40T-CSYNL12-7CDОправка расточная керамическая Ø40 мм, 85°, левое
- S40T-CSYNR12-7CDОправка расточная керамическая Ø40 мм, 85°, правое
- S50U-CSKNL12-7CDОправка расточная керамическая Ø50 мм, 75°, левое
- S50U-CSKNR12-7CDОправка расточная керамическая Ø50 мм, 75°, правое
- S50U-CSYNL12-7CDОправка расточная керамическая Ø50 мм, 85°, левое
- S50U-CSYNR12-7CDОправка расточная керамическая Ø50 мм, 85°, правое
Запчасти к инструменту1
- 60127Запасная часть оснастки, 60127
Документы по позиции
Для этой позиции технический лист пока не привязан.
