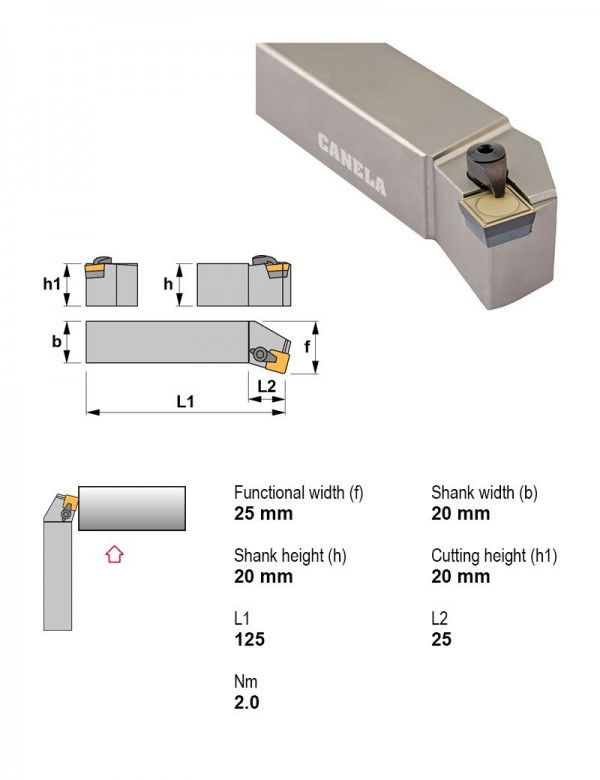

Державка токарная, 20X20, 75°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
Canela · Державки токарные — прижим сверху, пластина S (квадратная 90°) · арт. CSKPL2020K09

Державка токарная, 20X20, 75°, левое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный

Применениевнутреннее торцевание, точение
Главный угол в плане75°
Крепление пластиныПрижим сверху
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияЛевое
Под пластину, I.C.9.52 мм
Задний уголПоложительный
Сечение державки20X20
Форма пластиныS — квадратная 90°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул CSKPL2020K09 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу CSKPL2020K09 →

Другие типоразмеры серии

Державки токарные — прижим сверху, пластина S (квадратная 90°) — 73 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрименениеГлавный угол в планеНаправление резанияПод пластину, I.C., ммСечение державкиВ список
CSDPR1212F09точение фаски, внутреннее торцевание, профилирование и др.45°Правое9.5212X12
CSDPR1616H09точение фаски, внутреннее торцевание, профилирование и др.45°Правое9.5216X16
CSDPR2020K12точение фаски, внутреннее торцевание, профилирование и др.45°Правое12.720X20
CSDPR2525M12точение фаски, внутреннее торцевание, профилирование и др.45°Правое12.725X25
CSKPL1212F09внутреннее торцевание, точение75°Левое9.5212X12
CSKPL1616H09внутреннее торцевание, точение75°Левое9.5216X16
CSKPL2020K09внутреннее торцевание, точение75°Левое9.5220X20Текущая
CSKPL2020K12внутреннее торцевание, точение75°Левое12.720X20
CSKPL2525M12внутреннее торцевание, точение75°Левое12.725X25
CSKPL3225P12внутреннее торцевание, точение75°Левое12.732X25
CSKPL3232P19внутреннее торцевание, точение75°Левое19.0532X32
CSKPL4040S19внутреннее торцевание, точение75°Левое19.0540X40
Показать ещё · всего в серии 73

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к CSKPL2020K09.

Запчасти к инструменту3

  • 2207Прижим сверху (C) M5×0,8 2207
  • 3109Пластина опорная квадратная 3109
  • 5025Ключ шестигранный A2,5

Пластины токарные по ISO 18322

  • SPMR090308TN20Пластина токарная, квадратная 90°, IC 9,52 мм, сплав TN20
  • SPUN090308ETL20Пластина токарная, квадратная 90°, IC 9,52 мм, радиус 0,8 мм, сплав TL20

Винты для пластин1

  • 4002Штифт стопорный

Документы по позиции

Для этой позиции документы пока не привязаны.
