Canela · Державки токарные — точение фаски, внутреннее торцевание, профилирование и др. · арт. CSDPR1616H09

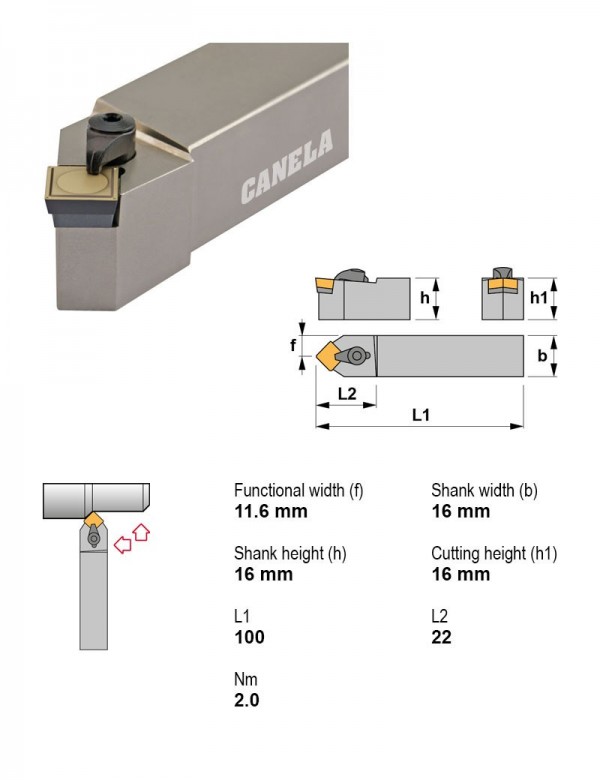

Державка токарная, 16X16, 45°, правое
| Применение | точение фаски, внутреннее торцевание, профилирование и др. |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Прижим сверху |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Положительный |
| Сечение державки | 16X16 |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — точение фаски, внутреннее торцевание, профилирование и др. — 149 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| CSDPN1212F09 | 45° | Прижим сверху | Квадратный хвостовик | Нет | Нейтральное | Положительный | S — квадратная 90° | 12X12 | |
| CSDPN1616H09 | 45° | Прижим сверху | Квадратный хвостовик | Нет | Нейтральное | Положительный | S — квадратная 90° | 16X16 | |
| CSDPN2020K12 | 45° | Прижим сверху | Квадратный хвостовик | Нет | Нейтральное | Положительный | S — квадратная 90° | 20X20 | |
| CSDPN2525M12 | 45° | Прижим сверху | Квадратный хвостовик | Нет | Нейтральное | Положительный | S — квадратная 90° | 25X25 | |
| CSDPR1010E09 | 45° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | S — квадратная 90° | 10X10 | |
| CSDPR1212F09 | 45° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | S — квадратная 90° | 12X12 | |
| CSDPR1616H09 | 45° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | S — квадратная 90° | 16X16 | Текущая |
| CSDPR2020K12 | 45° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | S — квадратная 90° | 20X20 | |
| CSDPR2525M12 | 45° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | S — квадратная 90° | 25X25 | |
| CSSPL1212F09 | 45° | Прижим сверху | Квадратный хвостовик | Нет | Левое | Положительный | S — квадратная 90° | 12X12 | |
| CSSPL1616H09 | 45° | Прижим сверху | Квадратный хвостовик | Нет | Левое | Положительный | S — квадратная 90° | 16X16 | |
| CSSPL2020K12 | 45° | Прижим сверху | Квадратный хвостовик | Нет | Левое | Положительный | S — квадратная 90° | 20X20 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CSDPR1616H09.
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25
Державки отрезные и канавочные1
- PSC32-NSR22040-02Державка отрезная Ø32 мм
Пластины токарные по ISO 18321
- SPMR090308TN20Пластина токарная, квадратная 90°, IC 9,52 мм, сплав TN20
Свёрла спиральные монолитные1
- 732310.9Сверло монолитное Ø10,9 мм, 2 зуб., хвостовик Ø12 мм
