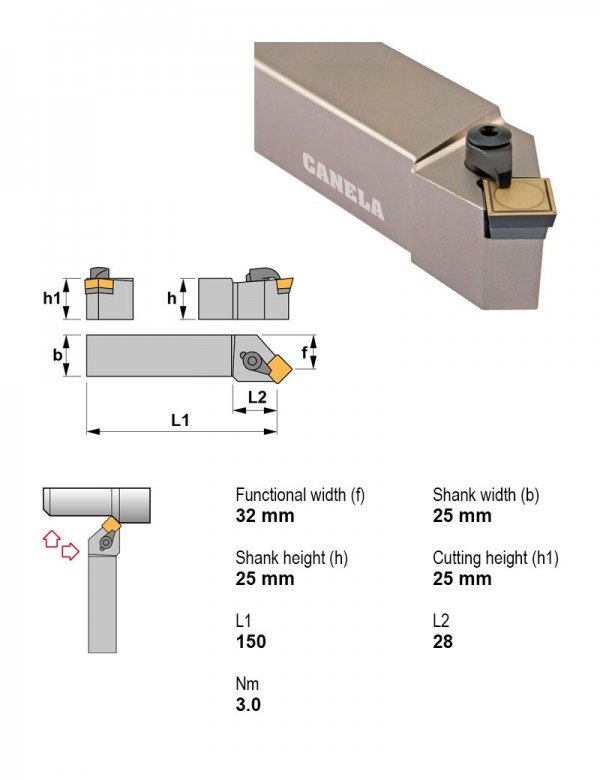

Canela · Державки токарные — прижим сверху, пластина S (квадратная 90°) · арт. CSSPL2525M12
Державка токарная, 25X25, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
| Применение | точение фаски, внутреннее торцевание, профилирование и др. |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Прижим сверху |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Положительный |
| Сечение державки | 25X25 |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — прижим сверху, пластина S (квадратная 90°) — 73 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|
| CSKPR3232P19 | внутреннее торцевание, точение | 75° | Правое | 19.05 | 32X32 | |
| CSKPR4040S19 | внутреннее торцевание, точение | 75° | Правое | 19.05 | 40X40 | |
| CSKPR5050T19 | внутреннее торцевание, точение | 75° | Правое | 19.05 | 50X50 | |
| CSSPL1212F09 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Левое | 9.52 | 12X12 | |
| CSSPL1616H09 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Левое | 9.52 | 16X16 | |
| CSSPL2020K12 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Левое | 12.7 | 20X20 | |
| CSSPL2525M12 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Левое | 12.7 | 25X25 | Текущая |
| CSSPL3225P12 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Левое | 12.7 | 32X25 | |
| CSSPL3232P19 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Левое | 19.05 | 32X32 | |
| CSSPL4040S19 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Левое | 19.05 | 40X40 | |
| CSSPR1212F09 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Правое | 9.52 | 12X12 | |
| CSSPR1616H09 | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Правое | 9.52 | 16X16 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CSSPL2525M12.
Пластины токарные по ISO 18325
- SPMR120304TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Положительный
- SPMR120308PM25Пластина токарная, квадратная 90°, IC 12,7 мм, сплав PM25
- SPUN120304ETL20Пластина токарная, квадратная 90°, IC 12,7 мм, радиус 0,4 мм, сплав TL20
- SPUN120308ETL20Пластина токарная, квадратная 90°, IC 12,7 мм, радиус 0,8 мм, сплав TL20
- SPUN120308FKM15Пластина токарная, квадратная 90°, IC 12,7 мм, радиус 0,8 мм, сплав KM15
Державки отрезные и канавочные1
- PSC32-NSR22040-02Державка отрезная Ø32 мм, Применение канавки, резьбонарезание, Крепление пластины Прижим Top Notch, Присоединение PSC, Внутренняя подача СОЖ Есть
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Оправки расточные1
- PSC32-PCLNL22096-12Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Свёрла спиральные монолитные1
- 732311.2Сверло монолитное Ø11,2 мм, 2 зуб., хвостовик Ø12 мм, Внутренняя подача СОЖ Есть, Длина режущей части 71 мм, Длина 118 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
