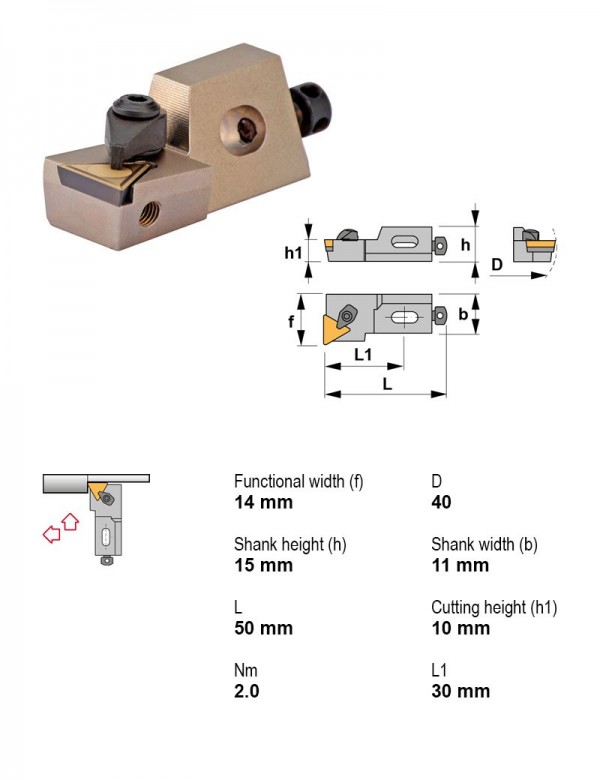

Картридж расточной, 90°, правое, Высота центра картриджа 10 мм, Форма пластины T — треугольная 60°
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 90° |
| Высота центра картриджа | 10 мм |
| Крепление пластины | Прижим сверху |
| Присоединение | Картридж |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Положительный |
| Форма пластины | T — треугольная 60° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул CTFPR10CA-11 в строку поиска. Тип изделия указан в коротком описании под названием.
Другие типоразмеры серии
Картриджи расточные — 178 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Высота центра картриджа, мм | Крепление пластины | Направление резания | Задний угол | Форма пластины | В список |
|---|---|---|---|---|---|---|---|
| CSSPR10CA-09 | 45° | 10 | Прижим сверху | Правое | Положительный | S — квадратная 90° | |
| CSSPR12CA-12 | 45° | 12 | Прижим сверху | Правое | Положительный | S — квадратная 90° | |
| CSSPR16CA-12 | 45° | 16 | Прижим сверху | Правое | Положительный | S — квадратная 90° | |
| CTFPL10CA-11 | 90° | 10 | Прижим сверху | Левое | Положительный | T — треугольная 60° | |
| CTFPL12CA-16 | 90° | 12 | Прижим сверху | Левое | Положительный | T — треугольная 60° | |
| CTFPL16CA-16 | 90° | 16 | Прижим сверху | Левое | Положительный | T — треугольная 60° | |
| CTFPR10CA-11 | 90° | 10 | Прижим сверху | Правое | Положительный | T — треугольная 60° | Текущая |
| CTFPR12CA-16 | 90° | 12 | Прижим сверху | Правое | Положительный | T — треугольная 60° | |
| CTFPR16CA-16 | 90° | 16 | Прижим сверху | Правое | Положительный | T — треугольная 60° | |
| CTGPL10CA-11 | 90° | 10 | Прижим сверху | Левое | Положительный | T — треугольная 60° | |
| CTGPL12CA-16 | 90° | 12 | Прижим сверху | Левое | Положительный | T — треугольная 60° | |
| CTGPL16CA-16 | 90° | 16 | Прижим сверху | Левое | Положительный | T — треугольная 60° |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CTFPR10CA-11.
Пластины токарные по ISO 18322
- TPMR110304TN15Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN15, Толщина пластины 3,18 мм
- TPMR110308TN20Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN20
Документы по позиции
Для этой позиции документы пока не привязаны.
