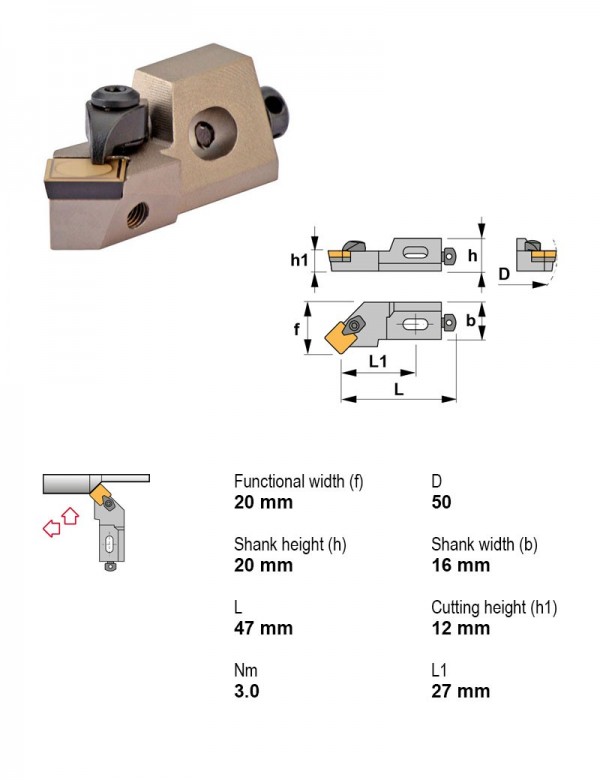

Картридж расточной, 45°, правое, Высота центра картриджа 12 мм, Форма пластины S — квадратная 90°
Canela · Картриджи расточные · арт. CSSPR12CA-12

Картридж расточной, 45°, правое, Высота центра картриджа 12 мм, Форма пластины S — квадратная 90°

Применениевнутреннее торцевание, внутреннее точение
Главный угол в плане45°
Высота центра картриджа12 мм
Крепление пластиныПрижим сверху
ПрисоединениеКартридж
Внутренняя подача СОЖНет
Направление резанияПравое
Задний уголПоложительный
Форма пластиныS — квадратная 90°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул CSSPR12CA-12 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу CSSPR12CA-12 →

Другие типоразмеры серии

Картриджи расточные — 178 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеВысота центра картриджа, ммКрепление пластиныНаправление резанияЗадний уголФорма пластиныВ список
CSKPR12CA-1275°12Прижим сверхуПравоеПоложительныйS — квадратная 90°
CSKPR16CA-1275°16Прижим сверхуПравоеПоложительныйS — квадратная 90°
CSSPL10CA-0945°10Прижим сверхуЛевоеПоложительныйS — квадратная 90°
CSSPL12CA-1245°12Прижим сверхуЛевоеПоложительныйS — квадратная 90°
CSSPL16CA-1245°16Прижим сверхуЛевоеПоложительныйS — квадратная 90°
CSSPR10CA-0945°10Прижим сверхуПравоеПоложительныйS — квадратная 90°
CSSPR12CA-1245°12Прижим сверхуПравоеПоложительныйS — квадратная 90°Текущая
CSSPR16CA-1245°16Прижим сверхуПравоеПоложительныйS — квадратная 90°
CTFPL10CA-1190°10Прижим сверхуЛевоеПоложительныйT — треугольная 60°
CTFPL12CA-1690°12Прижим сверхуЛевоеПоложительныйT — треугольная 60°
CTFPL16CA-1690°16Прижим сверхуЛевоеПоложительныйT — треугольная 60°
CTFPR10CA-1190°10Прижим сверхуПравоеПоложительныйT — треугольная 60°

Совместимость

Связанные позиции по данным производителя — 11 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к CSSPR12CA-12.

Пластины токарные по ISO 18325

  • SPMR120304TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Толщина пластины 3,18 мм
  • SPMR120308PM25Пластина токарная, квадратная 90°, IC 12,7 мм, сплав PM25
  • SPUN120304ETL20Пластина токарная, квадратная 90°, IC 12,7 мм, радиус 0,4 мм, сплав TL20
  • SPUN120308ETL20Пластина токарная, квадратная 90°, IC 12,7 мм, радиус 0,8 мм, сплав TL20
  • SPUN120308FKM15Пластина токарная, квадратная 90°, IC 12,7 мм, радиус 0,8 мм, сплав KM15

Винты для пластин3

  • 1405Винт регулировочный M5×0,8, левый
  • 1505Винт M5×0,8, правый
  • 1806Винт под шестигранник M6×1

Запчасти к инструменту3

  • 2305Прижим сверху (C) M5×0,8 2305
  • 5003Ключ шестигранный A3
  • 5004Ключ шестигранный A4

Документы по позиции

Для этой позиции документы пока не привязаны.
