Canela · Державки токарные — внутреннее торцевание, точение · арт. CTFPR1212F11

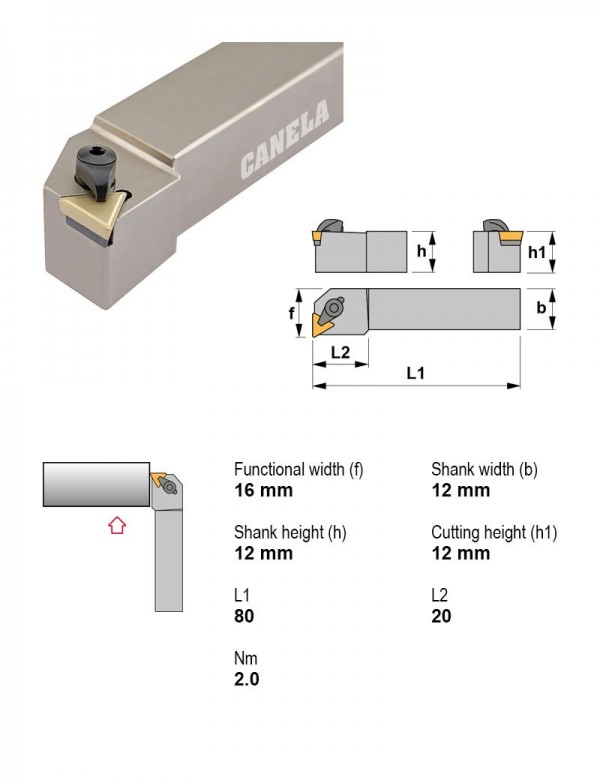

Державка токарная, 12X12, 90°, правое
| Применение | внутреннее торцевание, точение |
|---|---|
| Главный угол в плане | 90° |
| Крепление пластины | Прижим сверху |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Положительный |
| Сечение державки | 12X12 |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Державки токарные — внутреннее торцевание, точение — 310 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| CTFPL3232P22 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Левое | Положительный | T — треугольная 60° | 32X32 | |
| CTFPL4040S16 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Левое | Положительный | T — треугольная 60° | 40X40 | |
| CTFPL4040S22 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Левое | Положительный | T — треугольная 60° | 40X40 | |
| CTFPL5050T16 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Левое | Положительный | T — треугольная 60° | 50X50 | |
| CTFPL5050T22 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Левое | Положительный | T — треугольная 60° | 50X50 | |
| CTFPR1010E11 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | T — треугольная 60° | 10X10 | |
| CTFPR1212F11 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | T — треугольная 60° | 12X12 | Текущая |
| CTFPR1616H11 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | T — треугольная 60° | 16X16 | |
| CTFPR2020K11 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | T — треугольная 60° | 20X20 | |
| CTFPR2020K16 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | T — треугольная 60° | 20X20 | |
| CTFPR2525M16 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | T — треугольная 60° | 25X25 | |
| CTFPR3225P16 | 90° | Прижим сверху | Квадратный хвостовик | Нет | Правое | Положительный | T — треугольная 60° | 32X25 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CTFPR1212F11.
Пластины токарные по ISO 18322
- TPMR110304TN15Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN15
- TPMR110308TN20Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN20
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25
Документы по позиции
Для этой позиции технический лист пока не привязан.
