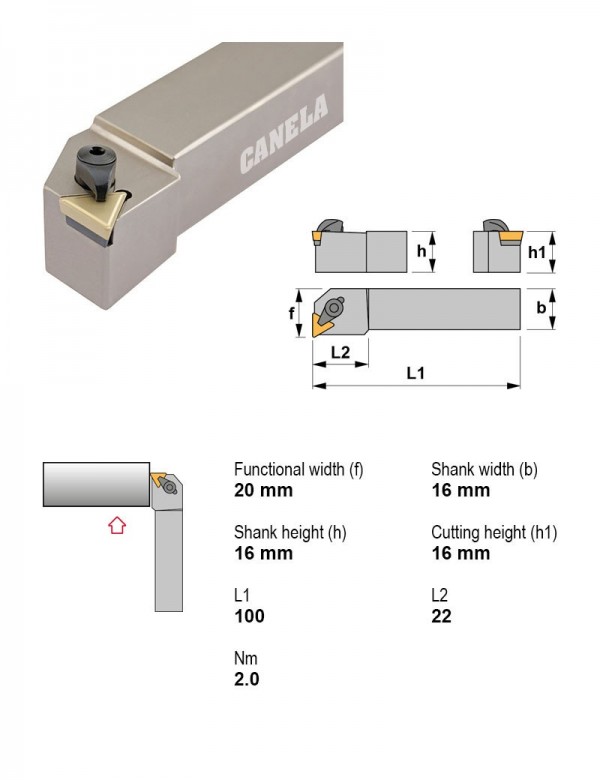

Canela · Державки токарные — прижим сверху, пластина T (треугольная 60°) · арт. CTFPR1616H11
Державка токарная, 16X16, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
| Применение | внутреннее торцевание, точение |
|---|---|
| Главный угол в плане | 90° |
| Крепление пластины | Прижим сверху |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Под пластину, I.C. | 6.35 мм |
| Задний угол | Положительный |
| Сечение державки | 16X16 |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Державки токарные — прижим сверху, пластина T (треугольная 60°) — 104 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|
| CTFPL4040S16 | внутреннее торцевание, точение | 90° | Левое | 9.52 | 40X40 | |
| CTFPL4040S22 | внутреннее торцевание, точение | 90° | Левое | 12.7 | 40X40 | |
| CTFPL5050T16 | внутреннее торцевание, точение | 90° | Левое | 9.52 | 50X50 | |
| CTFPL5050T22 | внутреннее торцевание, точение | 90° | Левое | 12.7 | 50X50 | |
| CTFPR1010E11 | внутреннее торцевание, точение | 90° | Правое | 6.35 | 10X10 | |
| CTFPR1212F11 | внутреннее торцевание, точение | 90° | Правое | 6.35 | 12X12 | |
| CTFPR1616H11 | внутреннее торцевание, точение | 90° | Правое | 6.35 | 16X16 | Текущая |
| CTFPR2020K11 | внутреннее торцевание, точение | 90° | Правое | 6.35 | 20X20 | |
| CTFPR2020K16 | внутреннее торцевание, точение | 90° | Правое | 9.52 | 20X20 | |
| CTFPR2525M16 | внутреннее торцевание, точение | 90° | Правое | 9.52 | 25X25 | |
| CTFPR3225P16 | внутреннее торцевание, точение | 90° | Правое | 9.52 | 32X25 | |
| CTFPR3232P16 | внутреннее торцевание, точение | 90° | Правое | 9.52 | 32X32 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CTFPR1616H11.
Пластины токарные по ISO 18322
- TPMR110304TN15Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN15, Толщина пластины 3,18 мм
- TPMR110308TN20Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN20
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25, L 60 мм
Запчасти к инструменту1
- 2207Прижим сверху (C) M5×0,8 2207
