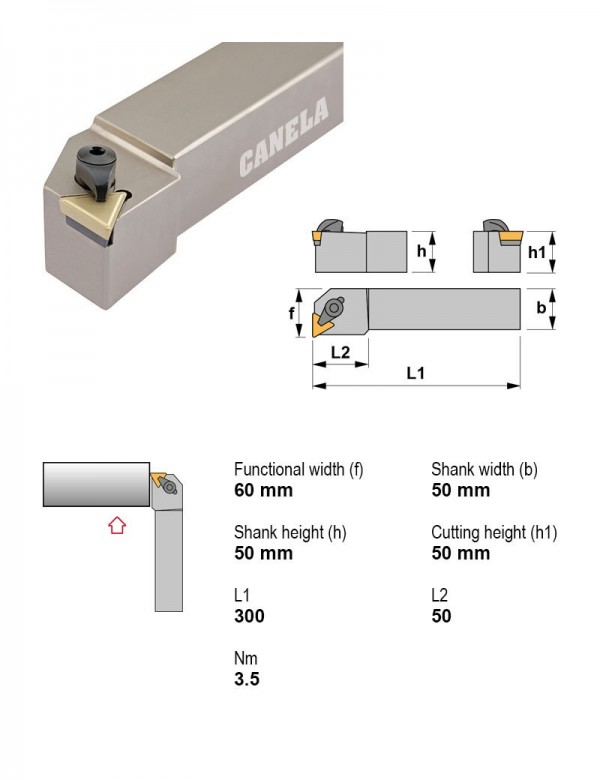

Canela · Державки токарные — прижим сверху, пластина T (треугольная 60°) · арт. CTFPR5050T22
Державка токарная, 50X50, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 12,7 мм, Задний угол Положительный
| Применение | внутреннее торцевание, точение |
|---|---|
| Главный угол в плане | 90° |
| Крепление пластины | Прижим сверху |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Положительный |
| Сечение державки | 50X50 |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Державки токарные — прижим сверху, пластина T (треугольная 60°) — 104 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|
| CTFPR3225P16 | внутреннее торцевание, точение | 90° | Правое | 9.52 | 32X25 | |
| CTFPR3232P16 | внутреннее торцевание, точение | 90° | Правое | 9.52 | 32X32 | |
| CTFPR3232P22 | внутреннее торцевание, точение | 90° | Правое | 12.7 | 32X32 | |
| CTFPR4040S16 | внутреннее торцевание, точение | 90° | Правое | 9.52 | 40X40 | |
| CTFPR4040S22 | внутреннее торцевание, точение | 90° | Правое | 12.7 | 40X40 | |
| CTFPR5050T16 | внутреннее торцевание, точение | 90° | Правое | 9.52 | 50X50 | |
| CTFPR5050T22 | внутреннее торцевание, точение | 90° | Правое | 12.7 | 50X50 | Текущая |
| CTGPL1010E11 | внутреннее торцевание, точение | 90° | Левое | 6.35 | 10X10 | |
| CTGPL1212F11 | внутреннее торцевание, точение | 90° | Левое | 6.35 | 12X12 | |
| CTGPL1616H11 | внутреннее торцевание, точение | 90° | Левое | 6.35 | 16X16 | |
| CTGPL2020K11 | внутреннее торцевание, точение | 90° | Левое | 6.35 | 20X20 | |
| CTGPL2020K16 | внутреннее торцевание, точение | 90° | Левое | 9.52 | 20X20 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к CTFPR5050T22.
Пластины фрезерные3
- TPUN220408ETL20Пластина фрезерная, треугольная 60°, IC 12,7 мм, сплав TL20, Радиус при вершине 0,8
- TPUN220408FKM15Пластина фрезерная, треугольная 60°, IC 12,7 мм, сплав KM15
- TPUN220412ETL20Пластина фрезерная, треугольная 60°, IC 12,7 мм, сплав TL20, Радиус при вершине 1,2
Оправки расточные2
- PSC40-PCLNL22110-12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC50-PCLNL27140-12Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Пластины канавочные и отрезные1
- NG3122LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Левое, Толщина пластины 4,95 мм, Ширина реза 3,1 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
