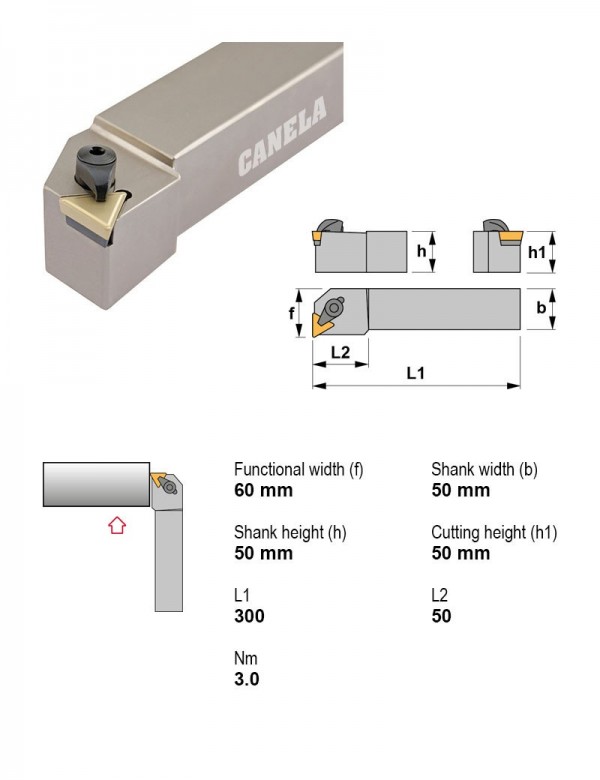

Державка токарная, 50X50, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный
Canela · Державки токарные — прижим сверху, пластина T (треугольная 60°) · арт. CTFPR5050T16

Державка токарная, 50X50, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 9,52 мм, Задний угол Положительный

Применениевнутреннее торцевание, точение
Главный угол в плане90°
Крепление пластиныПрижим сверху
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияПравое
Под пластину, I.C.9.52 мм
Задний уголПоложительный
Сечение державки50X50
Форма пластиныT — треугольная 60°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул CTFPR5050T16 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу CTFPR5050T16 →

Другие типоразмеры серии

Державки токарные — прижим сверху, пластина T (треугольная 60°) — 104 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрименениеГлавный угол в планеНаправление резанияПод пластину, I.C., ммСечение державкиВ список
CTFPR2525M16внутреннее торцевание, точение90°Правое9.5225X25
CTFPR3225P16внутреннее торцевание, точение90°Правое9.5232X25
CTFPR3232P16внутреннее торцевание, точение90°Правое9.5232X32
CTFPR3232P22внутреннее торцевание, точение90°Правое12.732X32
CTFPR4040S16внутреннее торцевание, точение90°Правое9.5240X40
CTFPR4040S22внутреннее торцевание, точение90°Правое12.740X40
CTFPR5050T16внутреннее торцевание, точение90°Правое9.5250X50Текущая
CTFPR5050T22внутреннее торцевание, точение90°Правое12.750X50
CTGPL1010E11внутреннее торцевание, точение90°Левое6.3510X10
CTGPL1212F11внутреннее торцевание, точение90°Левое6.3512X12
CTGPL1616H11внутреннее торцевание, точение90°Левое6.3516X16
CTGPL2020K11внутреннее торцевание, точение90°Левое6.3520X20
Показать ещё · всего в серии 104

Совместимость

Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к CTFPR5050T16.

Пластины токарные по ISO 18324

  • TPMN160308CBNПластина токарная, треугольная 60°, IC 9,52 мм, сплав CBN, Радиус при вершине 0,8
  • TPMR160304TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Положительный, Толщина пластины 3,18 мм
  • TPUN160304ETL20Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TL20, Применение фрезерование, точение, Радиус при вершине 0,4, Группа материалов Сталь
  • TPUN160308EPM25Пластина токарная, треугольная 60°, IC 9,52 мм, сплав PM25, Толщина пластины 3,18 мм

Запчасти к инструменту3

  • 2209Прижим сверху (C) M6×1 2209
  • 3116Пластина опорная треугольная
  • 5003Ключ шестигранный A3

Винты для пластин1

  • 4002Штифт стопорный
