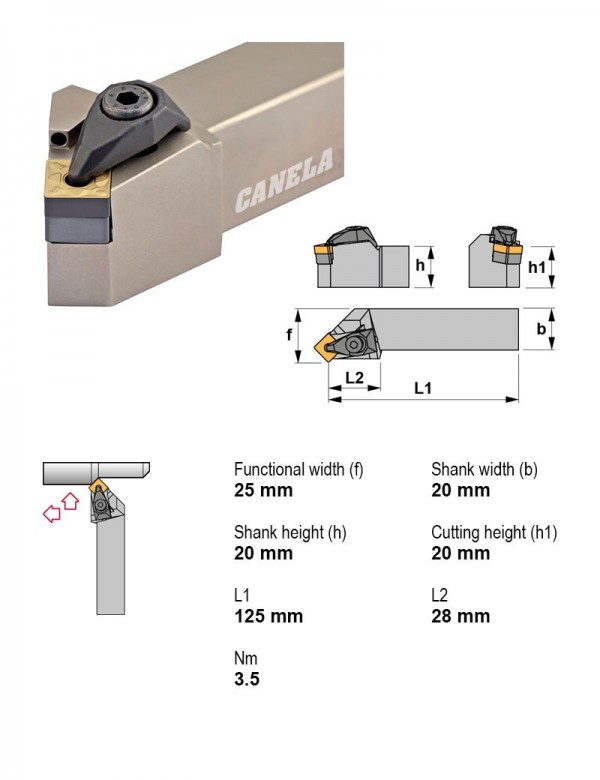

Canela · Державки токарные — точение фаски, внутреннее торцевание, профилирование и др. · арт. DSSNR2020K12-A
Державка токарная, 20X20, 45°, правое
| Применение | точение фаски, внутреннее торцевание, профилирование и др. |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Прижим за лунку |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Задний угол | Отрицательный |
| Сечение державки | 20X20 |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — точение фаски, внутреннее торцевание, профилирование и др. — 149 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| DSSNL2525M15-N | 45° | Прижим за лунку | Квадратный хвостовик | Нет | Левое | Отрицательный | S — квадратная 90° | 25X25 | |
| DSSNL3225P12-N | 45° | Прижим за лунку | Квадратный хвостовик | Нет | Левое | Отрицательный | S — квадратная 90° | 32X25 | |
| DSSNL3232P15-N | 45° | Прижим за лунку | Квадратный хвостовик | Нет | Левое | Отрицательный | S — квадратная 90° | 32X32 | |
| DSSNL3232P19-A | 45° | Прижим за лунку | Квадратный хвостовик | Есть | Левое | Отрицательный | S — квадратная 90° | 32X32 | |
| DSSNL3232P19-N | 45° | Прижим за лунку | Квадратный хвостовик | Нет | Левое | Отрицательный | S — квадратная 90° | 32X32 | |
| DSSNL4040S19-N | 45° | Прижим за лунку | Квадратный хвостовик | Нет | Левое | Отрицательный | S — квадратная 90° | 40X40 | |
| DSSNR2020K12-A | 45° | Прижим за лунку | Квадратный хвостовик | Есть | Правое | Отрицательный | S — квадратная 90° | 20X20 | Текущая |
| DSSNR2020K12-N | 45° | Прижим за лунку | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 20X20 | |
| DSSNR2525M12-A | 45° | Прижим за лунку | Квадратный хвостовик | Есть | Правое | Отрицательный | S — квадратная 90° | 25X25 | |
| DSSNR2525M12-N | 45° | Прижим за лунку | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 25X25 | |
| DSSNR2525M15-N | 45° | Прижим за лунку | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 25X25 | |
| DSSNR3225P12-N | 45° | Прижим за лунку | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 32X25 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к DSSNR2020K12-A.
Пластины токарные по ISO 18323
- SNMG120404FMC-TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15
- SNMG120408KC-TK15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TK15
- SNMG120408TC-TS20Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TS20
Оправки расточные1
- PSC40-PCLNL27120-12Оправка расточная Ø40 мм, 95°, левое
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Фрезы дисковые пазовые и отрезные1
- 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
