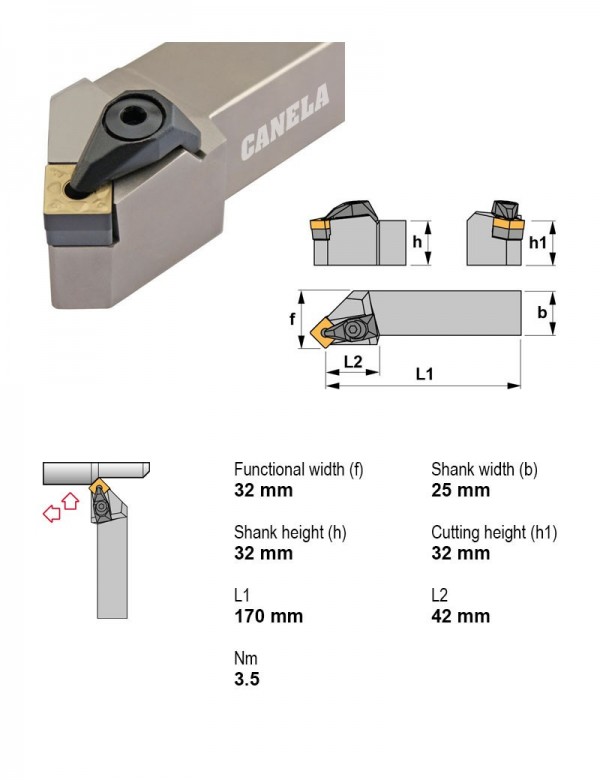

Canela · Державки токарные — прижим за лунку, пластина S (квадратная 90°) · арт. DSSNR3225P12-N
Державка токарная, 32X25, 45°, правое, Крепление пластины Прижим за лунку, Задний угол Отрицательный
| Применение | точение фаски, внутреннее торцевание, профилирование и др. |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Прижим за лунку |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Отрицательный |
| Сечение державки | 32X25 |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — прижим за лунку, пластина S (квадратная 90°) — 79 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| DSSNL4040S19-N | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Квадратный хвостовик | Нет | Левое | — | — | |
| DSSNR2020K12-A | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Квадратный хвостовик | Есть | Правое | — | — | |
| DSSNR2020K12-N | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Квадратный хвостовик | Нет | Правое | — | — | |
| DSSNR2525M12-A | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Квадратный хвостовик | Есть | Правое | — | — | |
| DSSNR2525M12-N | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Квадратный хвостовик | Нет | Правое | — | — | |
| DSSNR2525M15-N | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Квадратный хвостовик | Нет | Правое | — | — | |
| DSSNR3225P12-N | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Квадратный хвостовик | Нет | Правое | — | — | Текущая |
| DSSNR3232P15-N | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Квадратный хвостовик | Нет | Правое | — | — | |
| DSSNR3232P19-A | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Квадратный хвостовик | Есть | Правое | — | — | |
| DSSNR3232P19-N | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Квадратный хвостовик | Нет | Правое | — | — | |
| DSSNR4040S19-N | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Квадратный хвостовик | Нет | Правое | — | — | |
| PSC32-DSKNL22040-12 | Внутреннее торцевание | 75° | PSC | Есть | Левое | 32 | 12.7 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к DSSNR3225P12-N.
Пластины токарные по ISO 18323
- SNMG120404FMC-TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный
- SNMG120408KC-TK15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TK15
- SNMG120408TC-TS20Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TS20
Запчасти к инструменту1
- ISSN-442Пластина опорная квадратная ISSN-442
Оправки расточные1
- PSC40-PCLNL27120-12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Фрезы дисковые пазовые и отрезные1
- 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
