Canela · Державки токарные — точение фаски, внутреннее торцевание, профилирование и др. · арт. DSSNR3232P19-N

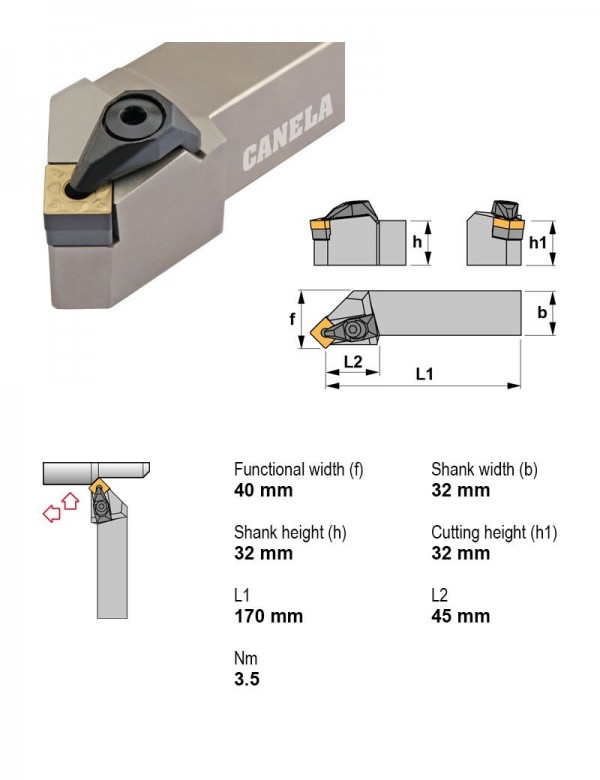

Державка токарная, 32X32, 45°, правое
| Применение | точение фаски, внутреннее торцевание, профилирование и др. |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Прижим за лунку |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Отрицательный |
| Сечение державки | 32X32 |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Державки токарные — точение фаски, внутреннее торцевание, профилирование и др. — 149 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| DSSNR2525M12-A | 45° | Прижим за лунку | Квадратный хвостовик | Есть | Правое | Отрицательный | S — квадратная 90° | 25X25 | |
| DSSNR2525M12-N | 45° | Прижим за лунку | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 25X25 | |
| DSSNR2525M15-N | 45° | Прижим за лунку | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 25X25 | |
| DSSNR3225P12-N | 45° | Прижим за лунку | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 32X25 | |
| DSSNR3232P15-N | 45° | Прижим за лунку | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 32X32 | |
| DSSNR3232P19-A | 45° | Прижим за лунку | Квадратный хвостовик | Есть | Правое | Отрицательный | S — квадратная 90° | 32X32 | |
| DSSNR3232P19-N | 45° | Прижим за лунку | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 32X32 | Текущая |
| DSSNR4040S19-N | 45° | Прижим за лунку | Квадратный хвостовик | Нет | Правое | Отрицательный | S — квадратная 90° | 40X40 | |
| MSSNL2020K12-K | 45° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | S — квадратная 90° | 20X20 | |
| MSSNL2525M12-K | 45° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | S — квадратная 90° | 25X25 | |
| MSSNL2525M19 | 45° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | S — квадратная 90° | 25X25 | |
| MSSNL3225P12 | 45° | Клиновой или двойной зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | S — квадратная 90° | 32X25 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к DSSNR3232P19-N.
Пластины токарные по ISO 18322
- SNMG190616RC-TN30Пластина токарная, квадратная 90°, IC 19,05 мм, сплав TN30
- SNMM190616TN30Пластина токарная, квадратная 90°, IC 19,05 мм, сплав TN30
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Фрезы дисковые пазовые и отрезные1
- 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
