Canela · Державки токарные — прижим за лунку, пластина S (квадратная 90°) · арт. PSC32-DSKNR22040-12

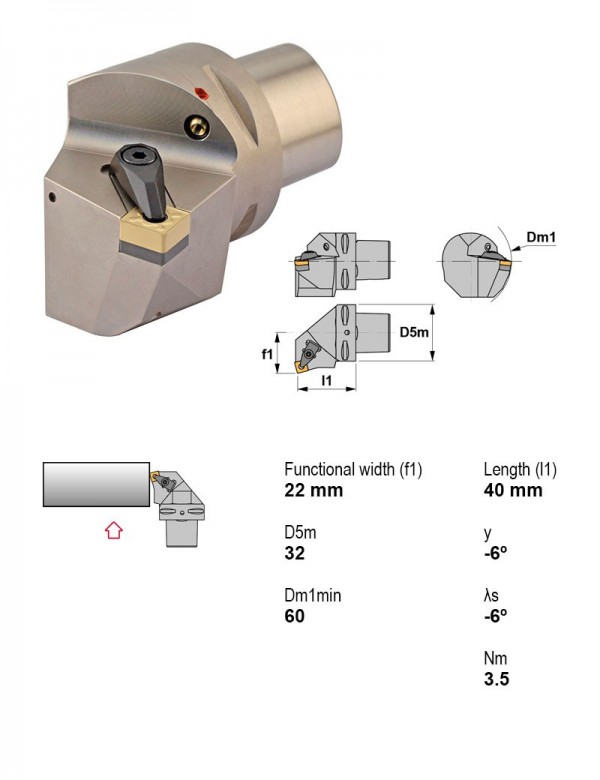

Державка токарная Ø32 мм, 75°, правое, Диаметр корпуса 22 мм
| Применение | Внутреннее торцевание |
|---|---|
| Главный угол в плане | 75° |
| Диаметр корпуса | 22 мм |
| Длина корпуса | 40 мм |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 32 мм |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Отрицательный |
| Форма пластины | S — квадратная 90° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул PSC32-DSKNR22040-12 в строку поиска. Тип изделия указан в коротком описании под названием.
Открыть поиск у производителя по артикулу PSC32-DSKNR22040-12 →
Другие типоразмеры серии
Державки токарные — прижим за лунку, пластина S (квадратная 90°) — 79 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | Диаметр корпуса, мм | Длина корпуса, мм | В список |
|---|---|---|---|---|---|---|---|---|---|
| DSSNR3225P12-N | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Нет | Правое | — | — | — | — | |
| DSSNR3232P15-N | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Нет | Правое | — | — | — | — | |
| DSSNR3232P19-A | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Есть | Правое | — | — | — | — | |
| DSSNR3232P19-N | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Нет | Правое | — | — | — | — | |
| DSSNR4040S19-N | точение фаски, внутреннее торцевание, профилирование и др. | 45° | Нет | Правое | — | — | — | — | |
| PSC32-DSKNL22040-12 | Внутреннее торцевание | 75° | Есть | Левое | 32 | 12.7 | 22 | 40 | |
| PSC32-DSKNR22040-12 | Внутреннее торцевание | 75° | Есть | Правое | 32 | 12.7 | 22 | 40 | Текущая |
| PSC32-DSRNL19048-12 | Точение | 75° | Есть | Левое | 32 | 12.7 | 19 | 48 | |
| PSC32-DSRNR19048-12 | Точение | 75° | Есть | Правое | 32 | 12.7 | 19 | 48 | |
| PSC32-DSSNL22040-12 | точение фаски, точение | 45° | Есть | Левое | 32 | 12.7 | 22 | 40 | |
| PSC32-DSSNR22040-12 | точение фаски, точение | 45° | Есть | Правое | 32 | 12.7 | 22 | 40 | |
| PSC40-DSDNN00050-12 | профилирование, точение | 45° | Есть | Нейтральное | 40 | 12.7 | — | — |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC32-DSKNR22040-12.
Пластины токарные по ISO 18323
- SNMG120404FMC-TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный
- SNMG120408KC-TK15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TK15
- SNMG120408TC-TS20Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TS20
Документы по позиции
Для этой позиции документы пока не привязаны.
