Canela · Державки токарные — профилирование, точение · арт. DVJNL2525M16-N

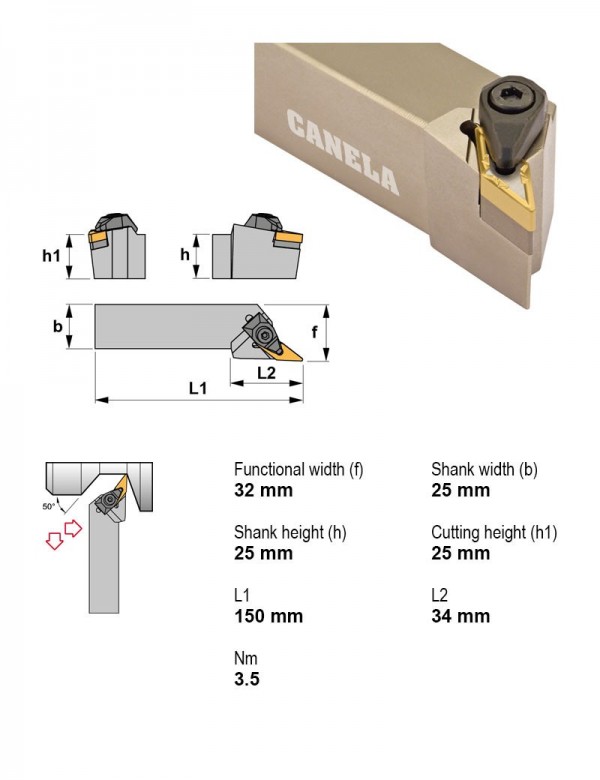

Державка токарная, 25X25, 93°, левое
| Применение | профилирование, точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Прижим за лунку |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Отрицательный |
| Сечение державки | 25X25 |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Державки токарные — профилирование, точение — 307 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| DTJNL2525M16-A | 93° | Прижим за лунку | Квадратный хвостовик | Есть | Левое | Отрицательный | T — треугольная 60° | 25X25 | |
| DTJNR2020K16-A | 93° | Прижим за лунку | Квадратный хвостовик | Есть | Правое | Отрицательный | T — треугольная 60° | 20X20 | |
| DTJNR2525M16-A | 93° | Прижим за лунку | Квадратный хвостовик | Есть | Правое | Отрицательный | T — треугольная 60° | 25X25 | |
| DVJNL2020K16-A | 93° | Прижим за лунку | Квадратный хвостовик | Есть | Левое | Отрицательный | V — ромбическая 35° | 20X20 | |
| DVJNL2020K16-N | 93° | Прижим за лунку | Квадратный хвостовик | Нет | Левое | Отрицательный | V — ромбическая 35° | 20X20 | |
| DVJNL2525M16-A | 93° | Прижим за лунку | Квадратный хвостовик | Есть | Левое | Отрицательный | V — ромбическая 35° | 25X25 | |
| DVJNL2525M16-N | 93° | Прижим за лунку | Квадратный хвостовик | Нет | Левое | Отрицательный | V — ромбическая 35° | 25X25 | Текущая |
| DVJNL3225P16-N | 93° | Прижим за лунку | Квадратный хвостовик | Нет | Левое | Отрицательный | V — ромбическая 35° | 32X25 | |
| DVJNL3232P16-A | 93° | Прижим за лунку | Квадратный хвостовик | Есть | Левое | Отрицательный | V — ромбическая 35° | 32X32 | |
| DVJNL3232P16-N | 93° | Прижим за лунку | Квадратный хвостовик | Нет | Левое | Отрицательный | V — ромбическая 35° | 32X32 | |
| DVJNR2020K16-A | 93° | Прижим за лунку | Квадратный хвостовик | Есть | Правое | Отрицательный | V — ромбическая 35° | 20X20 | |
| DVJNR2020K16-N | 93° | Прижим за лунку | Квадратный хвостовик | Нет | Правое | Отрицательный | V — ромбическая 35° | 20X20 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к DVJNL2525M16-N.
Пластины токарные по ISO 18322
- VNGP160404TS15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TS15
- VNGP160408TS15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TS15
Оправки расточные1
- PSC40-DDUNL27080-15Оправка расточная Ø40 мм, 93°, левое
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
