Canela · Пластины токарные — точение · арт. VNGP160408TS15

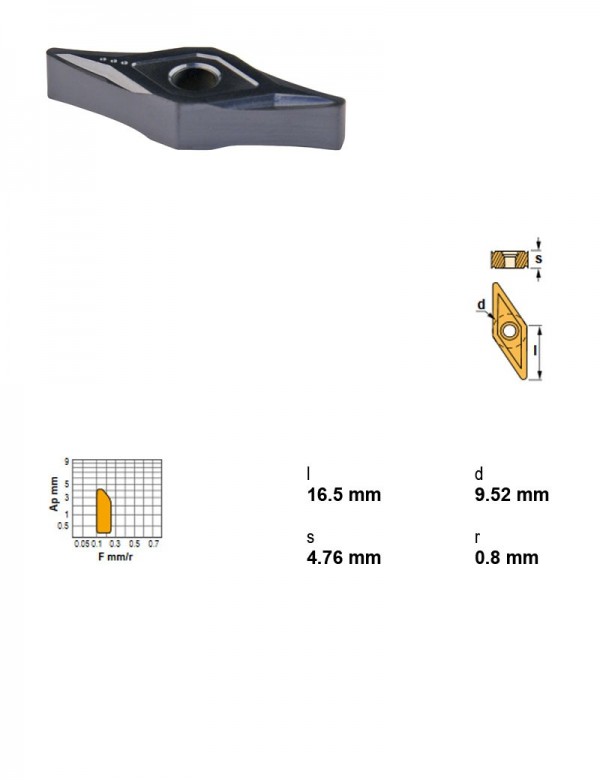

Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TS15
| Применение | Точение |
|---|---|
| Радиус при вершине | 0.8 |
| Марка сплава | TS15 |
| Вписанная окружность (IC) | 9,52 |
| Группа материалов | Нержавеющая сталь |
| Задний угол | Отрицательный |
| Форма пластины | V — ромбическая 35° |
| Толщина пластины | 4,76 |
Другие типоразмеры серии
Пластины токарные — точение — 367 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Марка сплава | Группа материалов | Форма пластины | Толщина пластины | Вписанная окружность (IC) | Задний угол | Радиус при вершине | В список |
|---|---|---|---|---|---|---|---|---|
| VCMT160408TN20 | TN20 | Сталь | V — ромбическая 35° | 4,76 | 9,52 | Положительный | 0.8 | |
| VCMT160408TN35 | TN35 | Нержавеющая сталь | V — ромбическая 35° | 4,76 | 9,52 | Положительный | 0.8 | |
| VNGA160404CC7 | CC7 | Сталь | V — ромбическая 35° | 4,76 | 9,52 | Отрицательный | 0.4 | |
| VNGA160408CC7 | CC7 | Сталь | V — ромбическая 35° | 4,76 | 9,52 | Отрицательный | 0.8 | |
| VNGA160412CC7 | CC7 | Сталь | V — ромбическая 35° | 4,76 | 9,52 | Отрицательный | 1.2 | |
| VNGP160404TS15 | TS15 | Нержавеющая сталь | V — ромбическая 35° | 4,76 | 9,52 | Отрицательный | 0.4 | |
| VNGP160408TS15 | TS15 | Нержавеющая сталь | V — ромбическая 35° | 4,76 | 9,52 | Отрицательный | 0.8 | Текущая |
| VNMG160408TC-TS20 | TS20 | Жаропрочные сплавы и титан | V — ромбическая 35° | 4,76 | 9,52 | Отрицательный | 0.8 | |
| VNMG160408TN15 | TN15 | Сталь | V — ромбическая 35° | 4,76 | 9,52 | Отрицательный | 0.8 | |
| WNGA080408CC7 | CC7 | Сталь | W — тригональная 80° | 4,76 | 12,7 | Отрицательный | 0.8 | |
| WNGA080408CX6 | CX6 | Чугун | W — тригональная 80° | 4,76 | 12,7 | Отрицательный | 0.8 | |
| WNGA080412CC7 | CC7 | Сталь | W — тригональная 80° | 4,76 | 12,7 | Отрицательный | 1.2 |
Совместимость
Связанные позиции по данным производителя — 64 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций VNGP160408TS15 указан производителем как подходящий.
Державки токарные по ISO 560848
- DVJNL2020K16-AДержавка токарная, 20X20, 93°, левое
- DVJNL2020K16-NДержавка токарная, 20X20, 93°, левое
- DVJNL2525M16-AДержавка токарная, 25X25, 93°, левое
- DVJNL2525M16-NДержавка токарная, 25X25, 93°, левое
- DVJNL3225P16-NДержавка токарная, 32X25, 93°, левое
- DVJNL3232P16-AДержавка токарная, 32X32, 93°, левое
- DVJNL3232P16-NДержавка токарная, 32X32, 93°, левое
- DVJNR2020K16-AДержавка токарная, 20X20, 93°, правое
- DVJNR2020K16-NДержавка токарная, 20X20, 93°, правое
- DVJNR2525M16-AДержавка токарная, 25X25, 93°, правое
- DVJNR2525M16-NДержавка токарная, 25X25, 93°, правое
- DVJNR3225P16-NДержавка токарная, 32X25, 93°, правое
- DVJNR3232P16-AДержавка токарная, 32X32, 93°, правое
- DVJNR3232P16-NДержавка токарная, 32X32, 93°, правое
- MVJNL2020K16-KДержавка токарная, 20X20, 93°, левое
- MVJNL2525M16-KДержавка токарная, 25X25, 93°, левое
- MVJNL3225P16-KДержавка токарная, 32X25, 93°, левое
- MVJNR2020K16-KДержавка токарная, 20X20, 93°, правое
- MVJNR2525M16-KДержавка токарная, 25X25, 93°, правое
- MVJNR3225P16-KДержавка токарная, 32X25, 93°, правое
- MVQNL2020K16-KДержавка токарная, 20X20, 117°30', левое
- MVQNL2525M16-KДержавка токарная, 25X25, 117°30', левое
- MVQNL3225P16-KДержавка токарная, 32X25, 117°30', левое
- MVQNR2020K16-KДержавка токарная, 20X20, 117°30', правое
- MVQNR2525M16-KДержавка токарная, 25X25, 117°30', правое
- MVQNR3225P16-KДержавка токарная, 32X25, 117°30', правое
- MVVNN2020K16-KДержавка токарная, 20X20, 72°30'
- MVVNN2525M16-KДержавка токарная, 25X25, 72°30'
- PSC40-DVJNL27062-16Державка токарная Ø40 мм, 93°, левое
- PSC40-DVJNR27062-16Державка токарная Ø40 мм, 93°, правое
- PSC40-DVVNN00062-16Державка токарная Ø40 мм, 72°30'
- PSC40-MVJNL27062-16Державка токарная Ø40 мм, 93°, левое
- PSC40-MVJNR27062-16Державка токарная Ø40 мм, 93°, правое
- PSC50-DVJNL35065-16Державка токарная Ø50 мм, 93°, левое
- PSC50-DVJNR35065-16Державка токарная Ø50 мм, 93°, правое
- PSC50-DVVNN00065-16Державка токарная Ø50 мм, 72°30'
- PSC50-MVJNL35065-16Державка токарная Ø50 мм, 93°, левое
- PSC50-MVJNR35065-16Державка токарная Ø50 мм, 93°, правое
- PSC63-DVJNL45065-16Державка токарная Ø63 мм, 93°, левое
- PSC63-DVJNR45065-16Державка токарная Ø63 мм, 93°, правое
Показаны первые 40 из 48. Остальные — в разделе Державки токарные по ISO 5608.
Оправки расточные16
- PSC40-MVUNL27120-16Оправка расточная Ø40 мм, 93°, левое
- PSC40-MVUNR27120-16Оправка расточная Ø40 мм, 93°, правое
- PSC50-MVUNL27140-16Оправка расточная Ø50 мм, 93°, левое
- PSC50-MVUNL35150-16Оправка расточная Ø50 мм, 93°, левое
- PSC50-MVUNR27140-16Оправка расточная Ø50 мм, 93°, правое
- PSC50-MVUNR35150-16Оправка расточная Ø50 мм, 93°, правое
- PSC63-MVUNL22120-16Оправка расточная Ø63 мм, 93°, левое
- PSC63-MVUNL35175-16Оправка расточная Ø63 мм, 93°, левое
- PSC63-MVUNR22120-16Оправка расточная Ø63 мм, 93°, правое
- PSC63-MVUNR35175-16Оправка расточная Ø63 мм, 93°, правое
- S25T-MVUNL16-KОправка расточная Ø25 мм, 93°, левое
- S25T-MVUNR16-KОправка расточная Ø25 мм, 93°, правое
- S32U-MVUNL16-KОправка расточная Ø32 мм, 93°, левое
- S32U-MVUNR16-KОправка расточная Ø32 мм, 93°, правое
- S40V-MVUNL16-KОправка расточная Ø40 мм, 93°, левое
- S40V-MVUNR16-KОправка расточная Ø40 мм, 93°, правое
Документы по позиции
Для этой позиции технический лист пока не привязан.
Нужна консультация по позиции — материал детали, аналог или срок поставки?
Задать вопрос по позиции
